4.3.6

Gefahrbereichsabsicherung

8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
3. Vergleichen Sie nun, ob genug Zeit für die Überwachungsfallumschaltung zur Ver‐
fügung steht:
Wenn t ≥ t
°
CSA CSR
Wenn t < t
°
CSA CSR
ten. Die benötigte Vorverlegung t
HINWEIS
In einigen Fällen lässt sich der Umschaltzeitpunkt nicht exakt definieren (z. B. aufgrund
variabler Bearbeitungsgeschwindigkeiten der Maschine) oder die Vorverlegung des
Umschaltzeitpunkts führt dazu, dass die Überwachung eines Bereichs zu früh beendet
wird. Folgen Sie in diesen Fällen einer der folgenden Empfehlungen:
Lassen Sie beide Schutzfelder teilweise überlappen.
b
Überwachen Sie vorübergehend beide Gefahrbereiche simultan.
b
Der Sicherheits-Laserscanner wird mit horizontaler Scanebene in einer stationären
Applikation montiert, z. B. an einer Maschine, bei der der Gefahrbereich nicht vollstän‐
dig von einer trennenden Schutzeinrichtung umschlossen ist. Bei der Gefahrbereichs‐
absicherung erkennt der Sicherheits-Laserscanner die Beine einer Person. Das Schutz‐
feld ist parallel zur Annäherungsrichtung der Person.

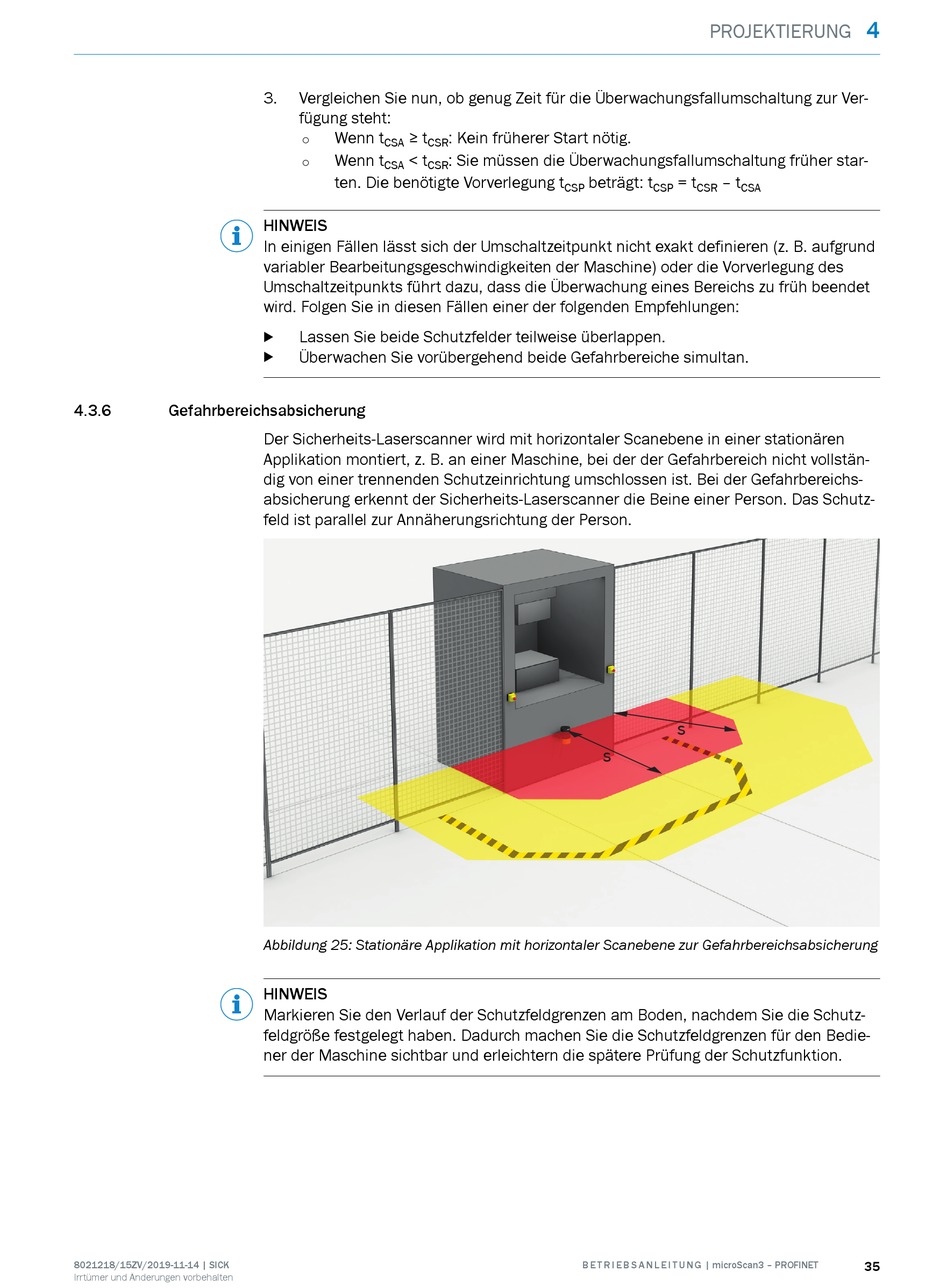

Abbildung 25: Stationäre Applikation mit horizontaler Scanebene zur Gefahrbereichsabsicherung
HINWEIS
Markieren Sie den Verlauf der Schutzfeldgrenzen am Boden, nachdem Sie die Schutz‐
feldgröße festgelegt haben. Dadurch machen Sie die Schutzfeldgrenzen für den Bedie‐
ner der Maschine sichtbar und erleichtern die spätere Prüfung der Schutzfunktion.
: Kein früherer Start nötig.
: Sie müssen die Überwachungsfallumschaltung früher star‐
beträgt: t
CSP
S
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
PROJEKTIERUNG
= t – t
CSP CSR CSA
S
