5
MONTAGE
82
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET

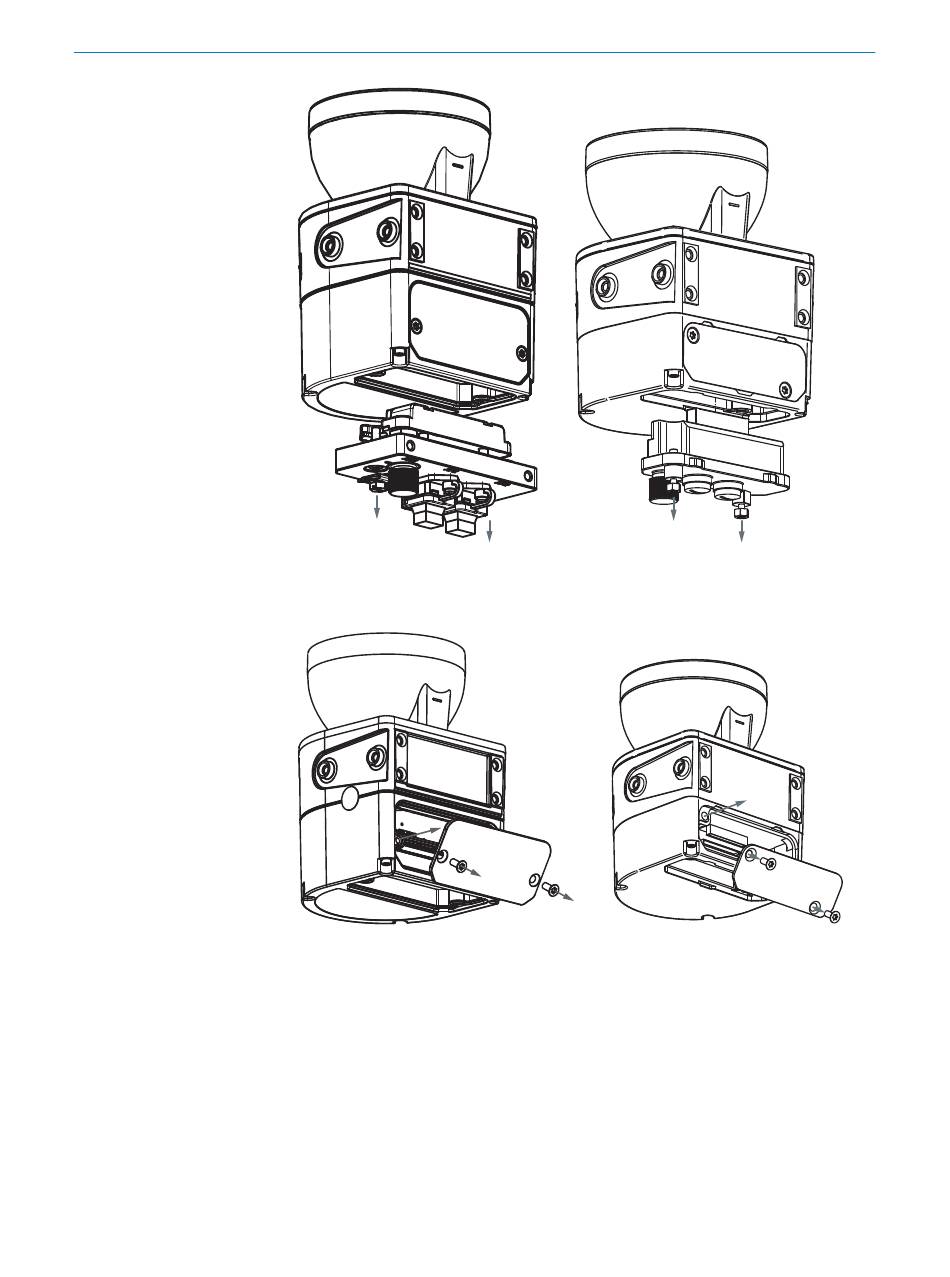

Abbildung 48: Systemstecker unten entfernen (links: microScan3 – PROFINET (RJ45/
SCRJ), rechts: microScan3 – PROFINET (M12))
3.
Schrauben der Abdeckplatte lösen.
4.
Abdeckplatte vom Sicherheitslaserscanner abnehmen.
Abbildung 49: Abdeckplatte hinten entfernen (links: microScan3 – PROFINET (RJ45/SCRJ),
rechts: microScan3 – PROFINET (M12))
5.
Systemstecker vorsichtig an der gewünschten Stelle (hinten oder unten) in den
Sicherheitslaserscanner schieben.
6.
Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
8021218/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
