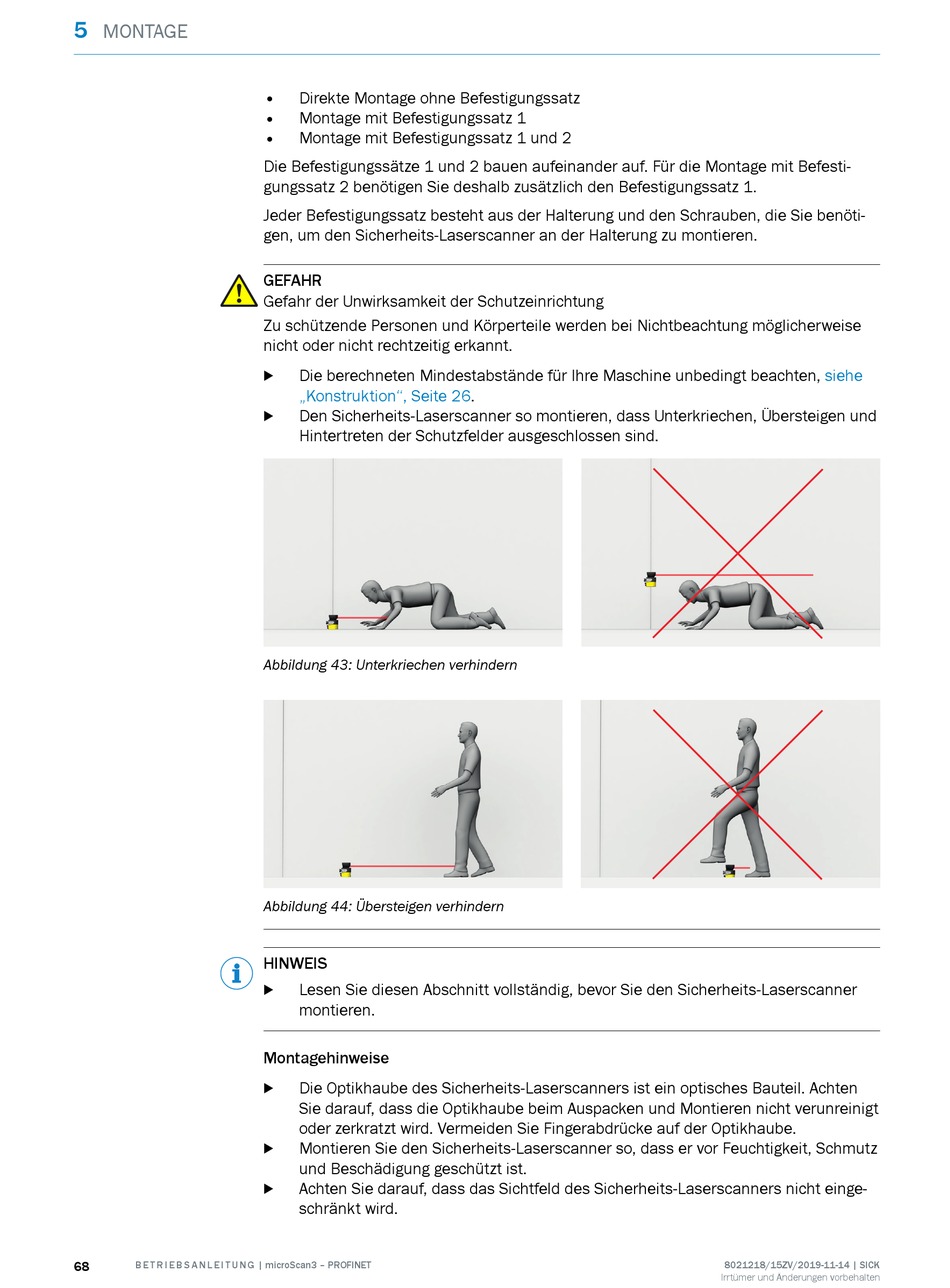

Direkte Montage ohne Befestigungssatz
•
Montage mit Befestigungssatz 1
•
Montage mit Befestigungssatz 1 und 2
Die Befestigungssätze 1 und 2 bauen aufeinander auf. Für die Montage mit Befesti‐
gungssatz 2 benötigen Sie deshalb zusätzlich den Befestigungssatz 1.
Jeder Befestigungssatz besteht aus der Halterung und den Schrauben, die Sie benöti‐
gen, um den Sicherheits-Laserscanner an der Halterung zu montieren.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Die berechneten Mindestabstände für Ihre Maschine unbedingt beachten,
b
„Konstruktion", Seite
Den Sicherheits-Laserscanner so montieren, dass Unterkriechen, Übersteigen und
b
Hintertreten der Schutzfelder ausgeschlossen sind.
Abbildung 43: Unterkriechen verhindern
Abbildung 44: Übersteigen verhindern
HINWEIS
Lesen Sie diesen Abschnitt vollständig, bevor Sie den Sicherheits-Laserscanner
b
montieren.
Montagehinweise
Die Optikhaube des Sicherheits-Laserscanners ist ein optisches Bauteil. Achten
b
Sie darauf, dass die Optikhaube beim Auspacken und Montieren nicht verunreinigt
oder zerkratzt wird. Vermeiden Sie Fingerabdrücke auf der Optikhaube.
Montieren Sie den Sicherheits-Laserscanner so, dass er vor Feuchtigkeit, Schmutz
b
und Beschädigung geschützt ist.
Achten Sie darauf, dass das Sichtfeld des Sicherheits-Laserscanners nicht einge‐
b
schränkt wird.
26.
siehe
