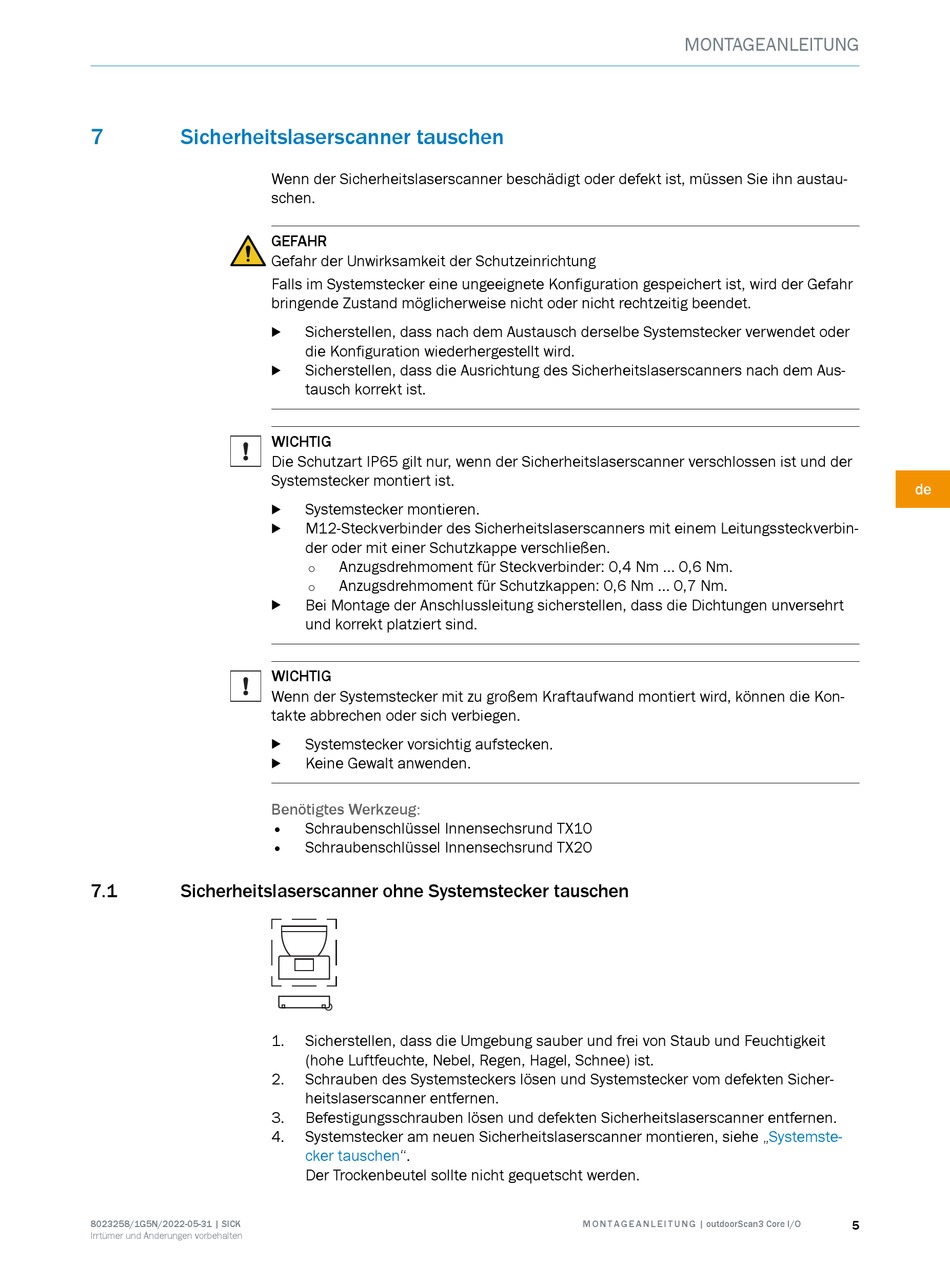

7 Sicherheitslaserscanner tauschen
7.1 Sicherheitslaserscanner ohne Systemstecker tauschen
8023258/1G5N/2022-05-31 | SICK
Irrtümer und Änderungen vorbehalten
Wenn der Sicherheitslaserscanner beschädigt oder defekt ist, müssen Sie ihn austau‐
schen.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Falls im Systemstecker eine ungeeignete Konfiguration gespeichert ist, wird der Gefahr
bringende Zustand möglicherweise nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass nach dem Austausch derselbe Systemstecker verwendet oder
b
die Konfiguration wiederhergestellt wird.
Sicherstellen, dass die Ausrichtung des Sicherheitslaserscanners nach dem Aus‐
b
tausch korrekt ist.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
Systemstecker montieren.
b
M12-Steckverbinder des Sicherheitslaserscanners mit einem Leitungssteckverbin‐
b
der oder mit einer Schutzkappe verschließen.
Anzugsdrehmoment für Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Bei Montage der Anschlussleitung sicherstellen, dass die Dichtungen unversehrt
b
und korrekt platziert sind.
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
b
Benötigtes Werkzeug:
• Schraubenschlüssel Innensechsrund TX10
• Schraubenschlüssel Innensechsrund TX20
1. Sicherstellen, dass die Umgebung sauber und frei von Staub und Feuchtigkeit
(hohe Luftfeuchte, Nebel, Regen, Hagel, Schnee) ist.
2. Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐
heitslaserscanner entfernen.
3. Befestigungsschrauben lösen und defekten Sicherheitslaserscanner entfernen.
4. Systemstecker am neuen Sicherheitslaserscanner montieren, siehe
cker tauschen".
Der Trockenbeutel sollte nicht gequetscht werden.
