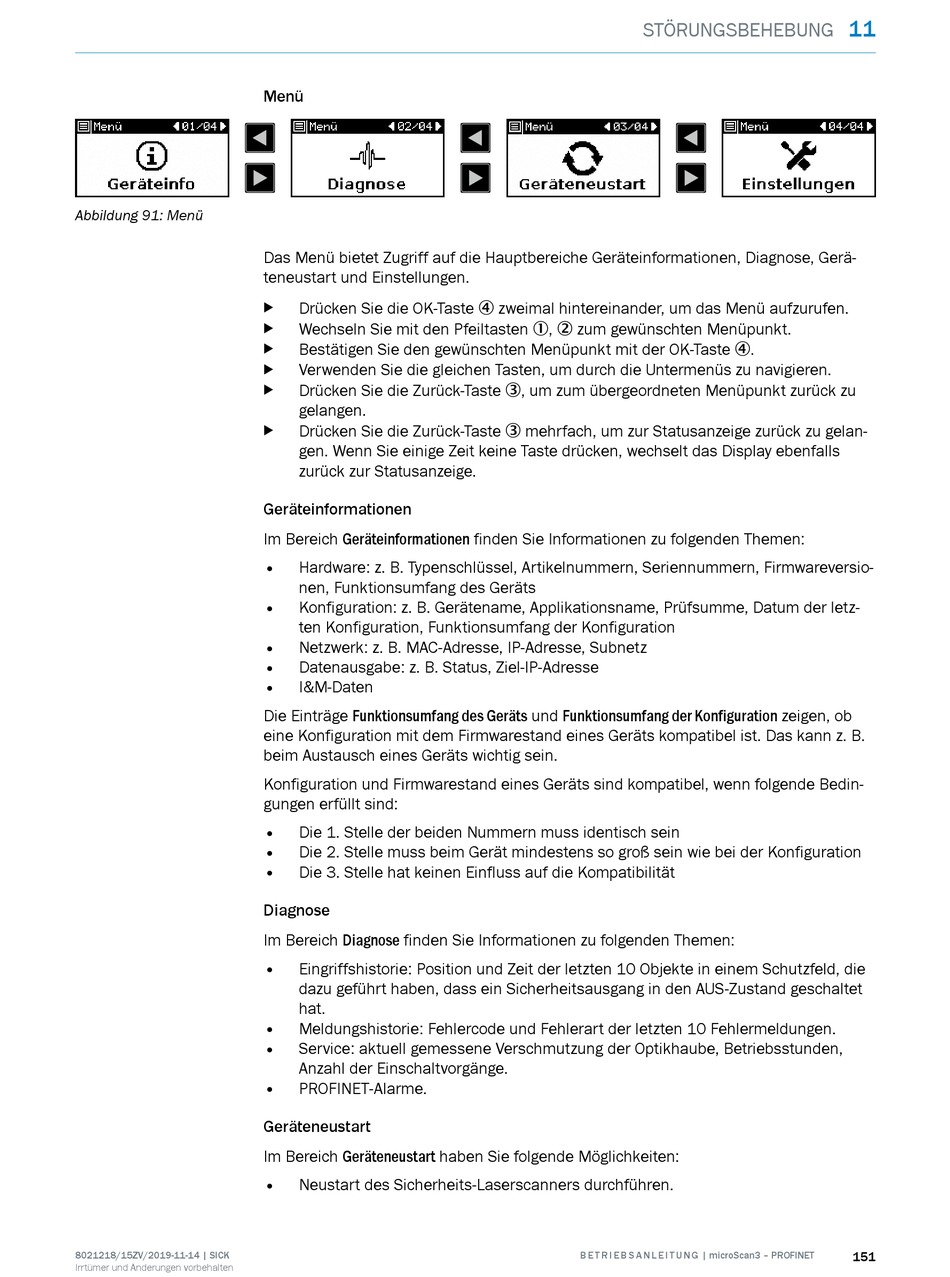

Abbildung 91: Menü
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Menü
Das Menü bietet Zugriff auf die Hauptbereiche Geräteinformationen, Diagnose, Gerä‐
teneustart und Einstellungen.
Drücken Sie die OK-Taste 4 zweimal hintereinander, um das Menü aufzurufen.
b
Wechseln Sie mit den Pfeiltasten 1, 2 zum gewünschten Menüpunkt.
b
Bestätigen Sie den gewünschten Menüpunkt mit der OK-Taste 4.
b
Verwenden Sie die gleichen Tasten, um durch die Untermenüs zu navigieren.
b
Drücken Sie die Zurück-Taste 3, um zum übergeordneten Menüpunkt zurück zu
b
gelangen.
Drücken Sie die Zurück-Taste 3 mehrfach, um zur Statusanzeige zurück zu gelan‐
b
gen. Wenn Sie einige Zeit keine Taste drücken, wechselt das Display ebenfalls
zurück zur Statusanzeige.
Geräteinformationen
Im Bereich Geräteinformationen finden Sie Informationen zu folgenden Themen:
• Hardware: z. B. Typenschlüssel, Artikelnummern, Seriennummern, Firmwareversio‐
nen, Funktionsumfang des Geräts
• Konfiguration: z. B. Gerätename, Applikationsname, Prüfsumme, Datum der letz‐
ten Konfiguration, Funktionsumfang der Konfiguration
• Netzwerk: z. B. MAC-Adresse, IP-Adresse, Subnetz
• Datenausgabe: z. B. Status, Ziel-IP-Adresse
• I&M-Daten
Die Einträge Funktionsumfang des Geräts und Funktionsumfang der Konfiguration zeigen, ob
eine Konfiguration mit dem Firmwarestand eines Geräts kompatibel ist. Das kann z. B.
beim Austausch eines Geräts wichtig sein.
Konfiguration und Firmwarestand eines Geräts sind kompatibel, wenn folgende Bedin‐
gungen erfüllt sind:
• Die 1. Stelle der beiden Nummern muss identisch sein
• Die 2. Stelle muss beim Gerät mindestens so groß sein wie bei der Konfiguration
• Die 3. Stelle hat keinen Einfluss auf die Kompatibilität
Diagnose
Im Bereich Diagnose finden Sie Informationen zu folgenden Themen:
• Eingriffshistorie: Position und Zeit der letzten 10 Objekte in einem Schutzfeld, die
dazu geführt haben, dass ein Sicherheitsausgang in den AUS-Zustand geschaltet
hat.
• Meldungshistorie: Fehlercode und Fehlerart der letzten 10 Fehlermeldungen.
• Service: aktuell gemessene Verschmutzung der Optikhaube, Betriebsstunden,
Anzahl der Einschaltvorgänge.
•

PROFINET-Alarme.

Geräteneustart
Im Bereich Geräteneustart haben Sie folgende Möglichkeiten:
•
Neustart des Sicherheits-Laserscanners durchführen.
