16
ZUBEHÖR
192 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
73
118,3
3
1

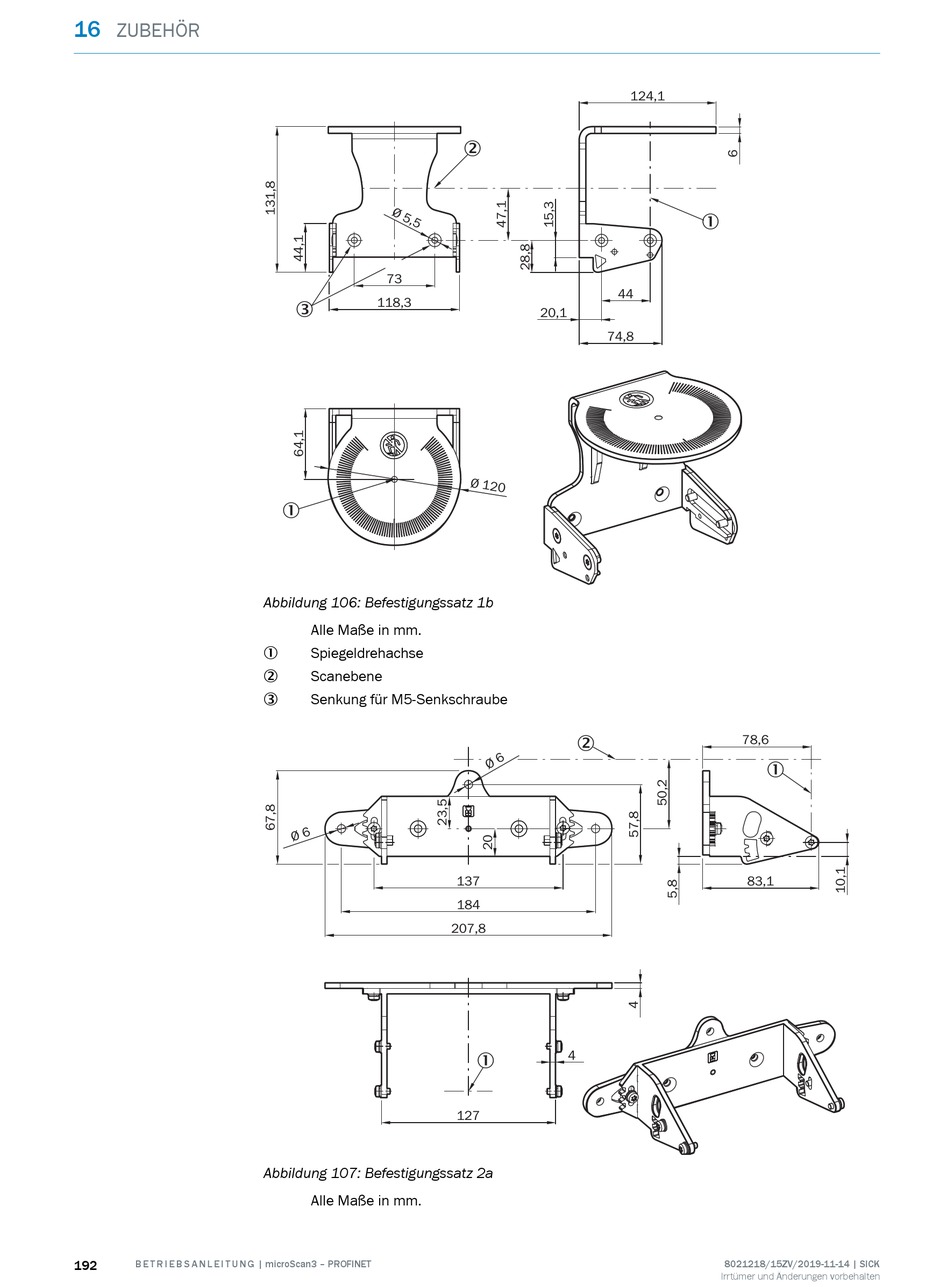

Abbildung 106: Befestigungssatz 1b
Alle Maße in mm.
Spiegeldrehachse
1
Scanebene
2
Senkung für M5-Senkschraube
3
Abbildung 107: Befestigungssatz 2a
Alle Maße in mm.
124,1
2
44
20,1
74,8
2
137
184
207,8
4
1
127
1
78,6
1
83,1
