6.3.2

Alternativer FE-Anschluss

8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Tabelle 7: Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC
2 NC
3 0 V DC
4 NC
5 FE
microScan3 – PROFINET (M12)
Die Spannungsversorgung erfolgt geräteseitig über einen 4-poligen, A-codierten M12-
Stecker.
2 1
3 4

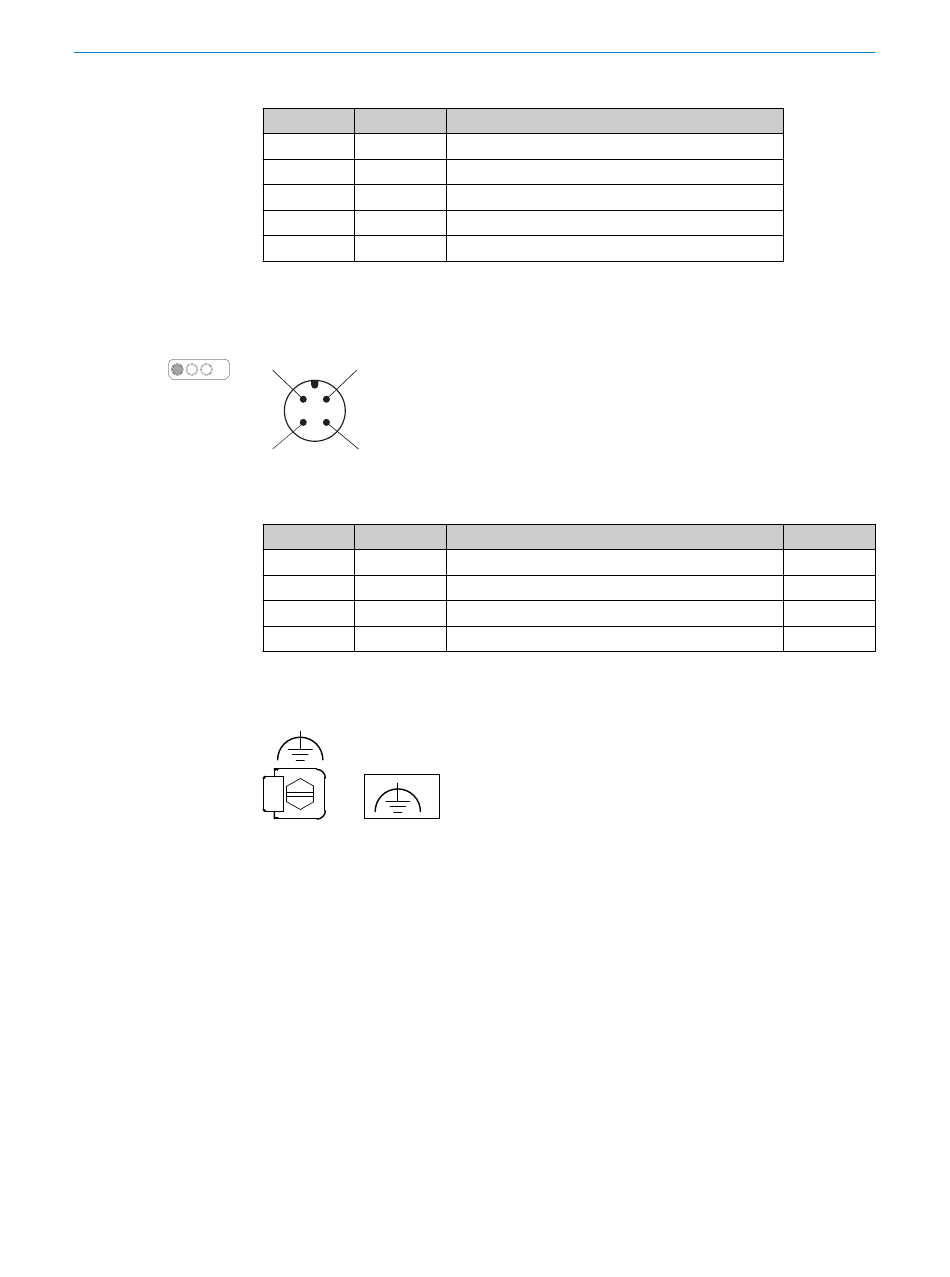

Abbildung 52: Anschlussbelegung der Spannungsversorgung (Stecker, M12, 4-polig, A-codiert)
Tabelle 8: Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC
2 NC
3 0 V DC
4 FE
Gilt für die als Zubehör empfohlenen Anschlussleitungen.
1)
Abbildung 53: Alternativer FE-Anschluss
Verschraubung des alternativen FE-Anschlusses
•
Schraube: M5 × 12
•
Schraubenkopf: Sechskant mit Schlitz, Schlüsselweite SW 8
• Anzugsdrehmoment: 3,5 Nm ... 5,0 Nm
Geeignete Kabelschuhe
• Gabelkabelschuh oder Ringkabelschuh
• Breite ≤ 10 mm
• Lochdurchmesser für Schraube: typ. 5,2 mm
Die Funktionserde muss über genau einen der verfügbaren FE-Anschlüsse verbunden
werden:
• Pin am M12-Steckverbinder
• Gewinde am M12-Steckverbinder
•

Alternativer FE-Anschluss

Die Funktionserde muss induktionsarm und mit einem ausreichenden Querschnitt bei
möglichst kurzer Leitungslänge angeschlossen werden. Funktionserde und Schutzerde
müssen getrennt sein.
ELEKTRISCHE INSTALLATION
Versorgungsspannung +24 V DC
Unbeschaltet
Versorgungsspannung 0 V DC
Unbeschaltet
Funktionserde/Abschirmung
Versorgungsspannung +24 V DC
Unbeschaltet
Versorgungsspannung 0 V DC
Funktionserde/Abschirmung
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
6
Aderfarbe
1)
Braun
Weiß
Blau
Schwarz
