PROFINET-Status

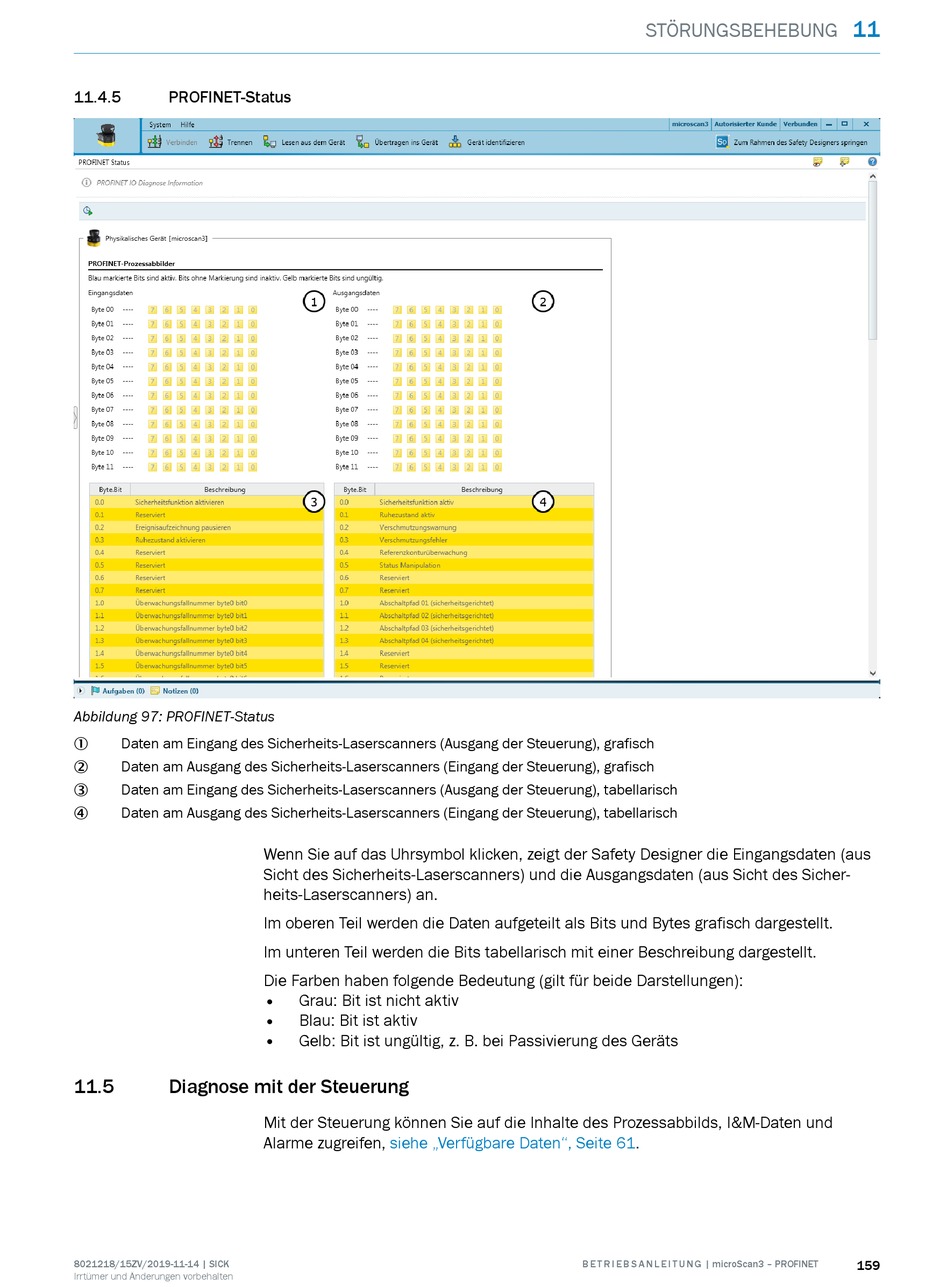

Abbildung 97: PROFINET-Status
Daten am Eingang des Sicherheits-Laserscanners (Ausgang der Steuerung), grafisch
1
Daten am Ausgang des Sicherheits-Laserscanners (Eingang der Steuerung), grafisch
2
Daten am Eingang des Sicherheits-Laserscanners (Ausgang der Steuerung), tabellarisch
3
Daten am Ausgang des Sicherheits-Laserscanners (Eingang der Steuerung), tabellarisch
4
11.5

Diagnose mit der Steuerung

8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Wenn Sie auf das Uhrsymbol klicken, zeigt der Safety Designer die Eingangsdaten (aus
Sicht des Sicherheits-Laserscanners) und die Ausgangsdaten (aus Sicht des Sicher‐
heits-Laserscanners) an.
Im oberen Teil werden die Daten aufgeteilt als Bits und Bytes grafisch dargestellt.
Im unteren Teil werden die Bits tabellarisch mit einer Beschreibung dargestellt.
Die Farben haben folgende Bedeutung (gilt für beide Darstellungen):
• Grau: Bit ist nicht aktiv
• Blau: Bit ist aktiv
• Gelb: Bit ist ungültig, z. B. bei Passivierung des Geräts
Mit der Steuerung können Sie auf die Inhalte des Prozessabbilds, I&M-Daten und
Alarme zugreifen, siehe „Verfügbare Daten", Seite
STÖRUNGSBEHEBUNG
61.
