3.2.8 Überwachungsfall
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten

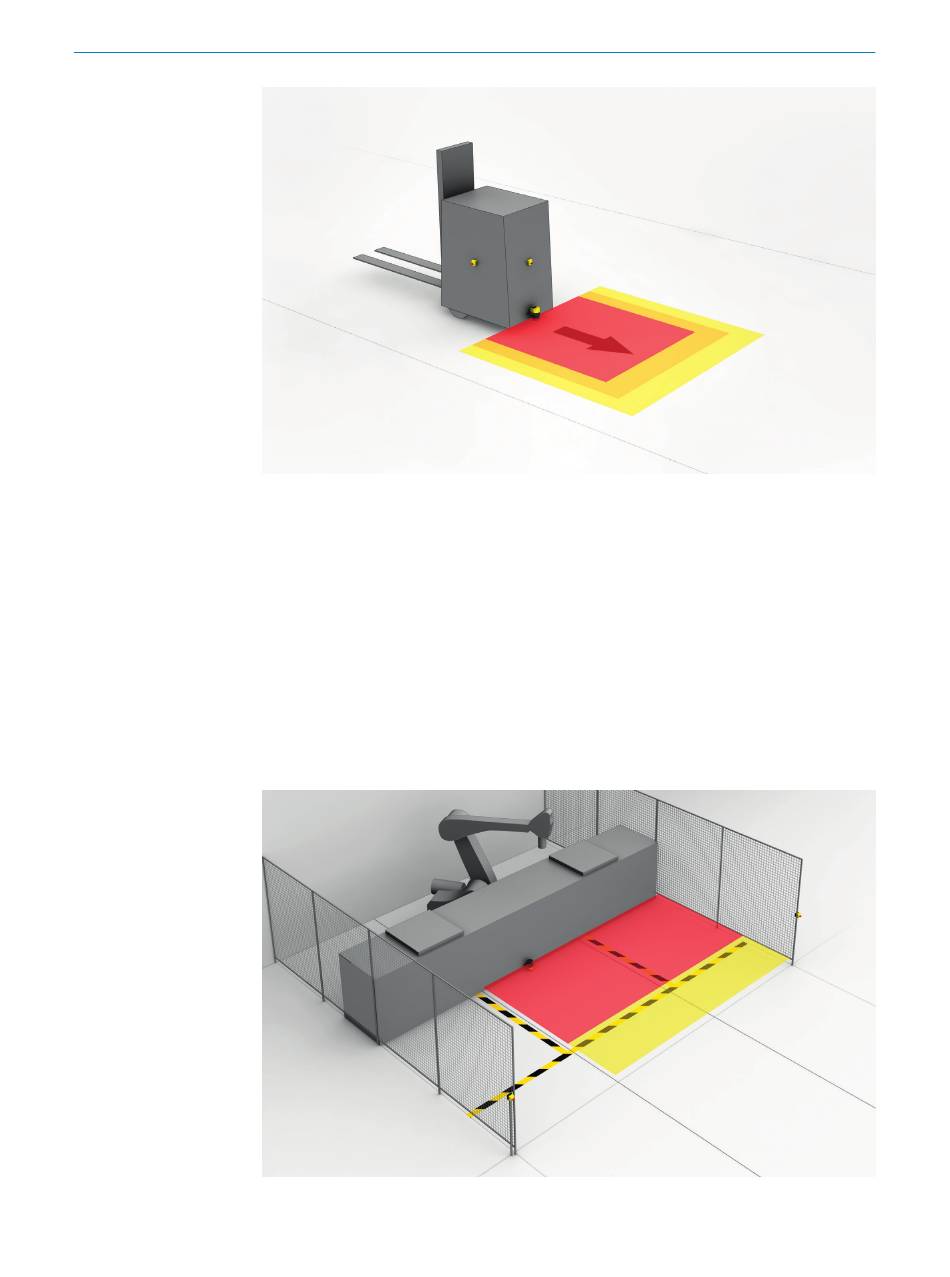

Abbildung 9: Feldsatz, bestehend aus einem Schutzfeld (rot) und 2 Warnfeldern (orange und
gelb)
Ein Überwachungsfall signalisiert dem Sicherheits-Laserscanner den Maschinenzu‐
stand. Der Sicherheits-Laserscanner aktiviert den Feldsatz, der dem Überwachungsfall
und damit einem bestimmten Maschinenzustand zugeordnet ist.
Wenn eine Maschine z. B. unterschiedliche Betriebszustände hat, kann jedem Betriebs‐
zustand ein Überwachungsfall zugeordnet werden. Der Sicherheits-Laserscanner erhält
über das sicherheitsgerichtete Netzwerk ein definiertes Signal für den aktuellen
Betriebszustand. Bei einem Signalwechsel schaltet der Sicherheits-Laserscanner von
einem Überwachungsfall um auf den Überwachungsfall, der dem neuen Signal (und
damit dem neuen Betriebszustand) zugeordnet ist. In der Regel wird jedem Überwa‐
chungsfall ein Feldsatz zugeordnet.
Abbildung 10: Überwachungsfall 1 mit Feldsatz 1
