Anwendungsbeispiele; Gefahrbereichsabsicherung: Erkennen Der Anwesenheit Einer Person Im Gefahr - Sick Microscan3 Betriebsanleitung

3.3

Anwendungsbeispiele

8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Gefahrbereichsabsicherung
Bei der Gefahrbereichsabsicherung wird eine Person detektiert, wenn sie sich in einem
definierten Bereich aufhält.
Diese Art der Schutzeinrichtung ist für Maschinen geeignet, bei denen z. B. ein Gefahr‐
bereich vom Rücksetztaster aus nicht vollständig eingesehen werden kann. Beim Ein‐
treten in den Gefahrbereich wird ein Stopp-Signal ausgelöst und ein Start verhindert.

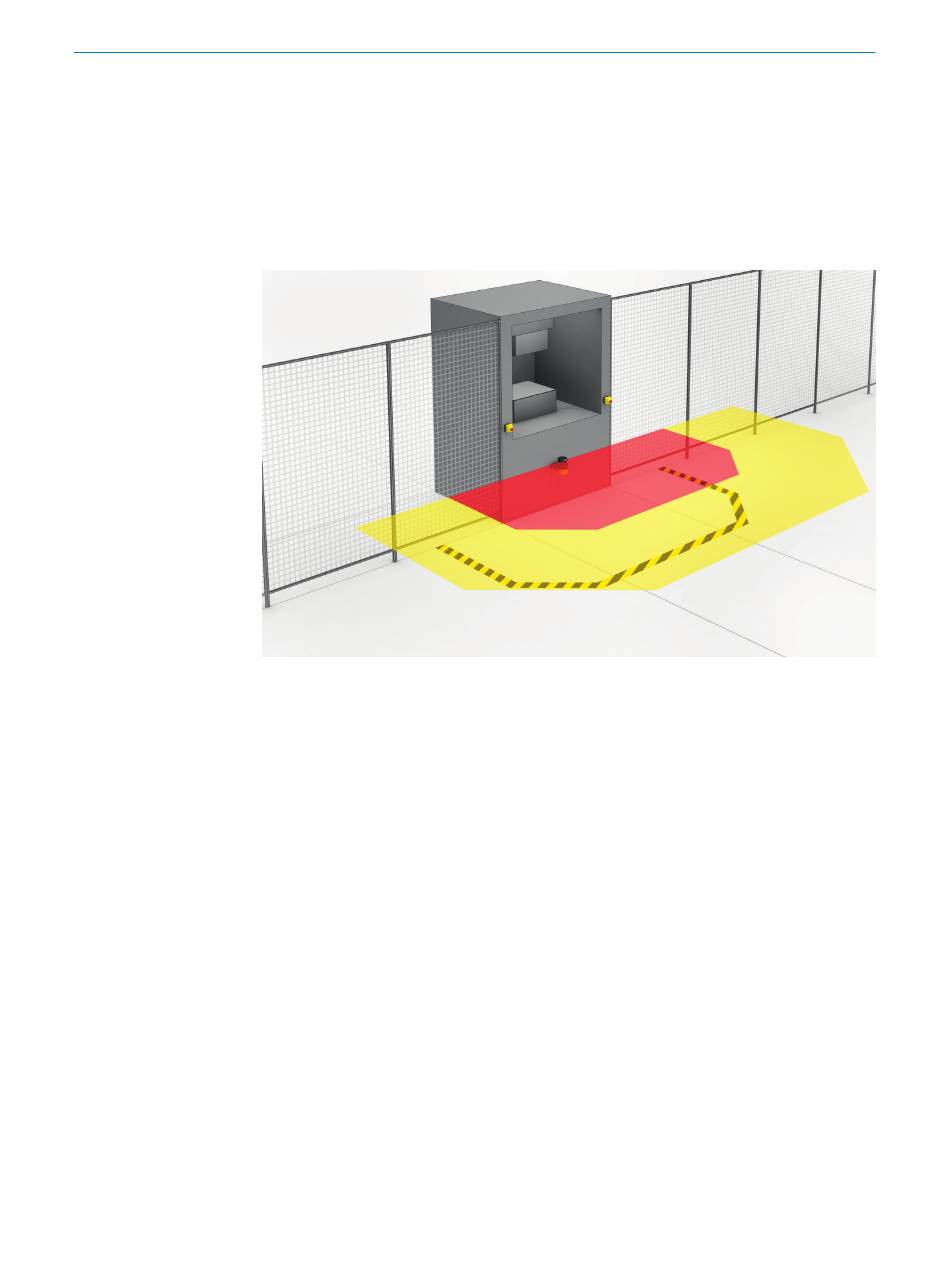

Abbildung 13: Gefahrbereichsabsicherung: Erkennen der Anwesenheit einer Person im Gefahr‐
bereich
Gefahrstellenabsicherung
Bei der Gefahrstellenabsicherung wird die Annäherung sehr nahe an der Gefahrstelle
detektiert.
Der Vorteil dieser Art von Schutzeinrichtung liegt darin, dass ein kurzer Mindestabstand
möglich ist und der Bediener ergonomischer arbeiten kann.
PRODUKTBESCHREIBUNG
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
3
23
