6
ELEKTRISCHE INSTALLATION
6.2.1 microScan3 – EtherNet/IP™
Tabelle 9: Systemstecker und Anschlüsse: microScan3 – EtherNet/IP™
Sicherheits-Laserscanner
microScan3 – EtherNet/IP™
6.3

Anschlussbelegung

6.3.1

Spannungsversorgung (XD1)

6.3.2

Alternativer FE-Anschluss

88 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
Geeigneter Systemstecker
XF1 XF2
XD1
MICSX-BANNZZZZ1 (Artikelnummer: 2086102)
Im Folgenden finden Sie die Anschlussbelegung der einzelnen Steckverbinder.
Die Spannungsversorgung erfolgt geräteseitig über einen 4-poligen, A-codierten M12-
Stecker.
2 1
3 4

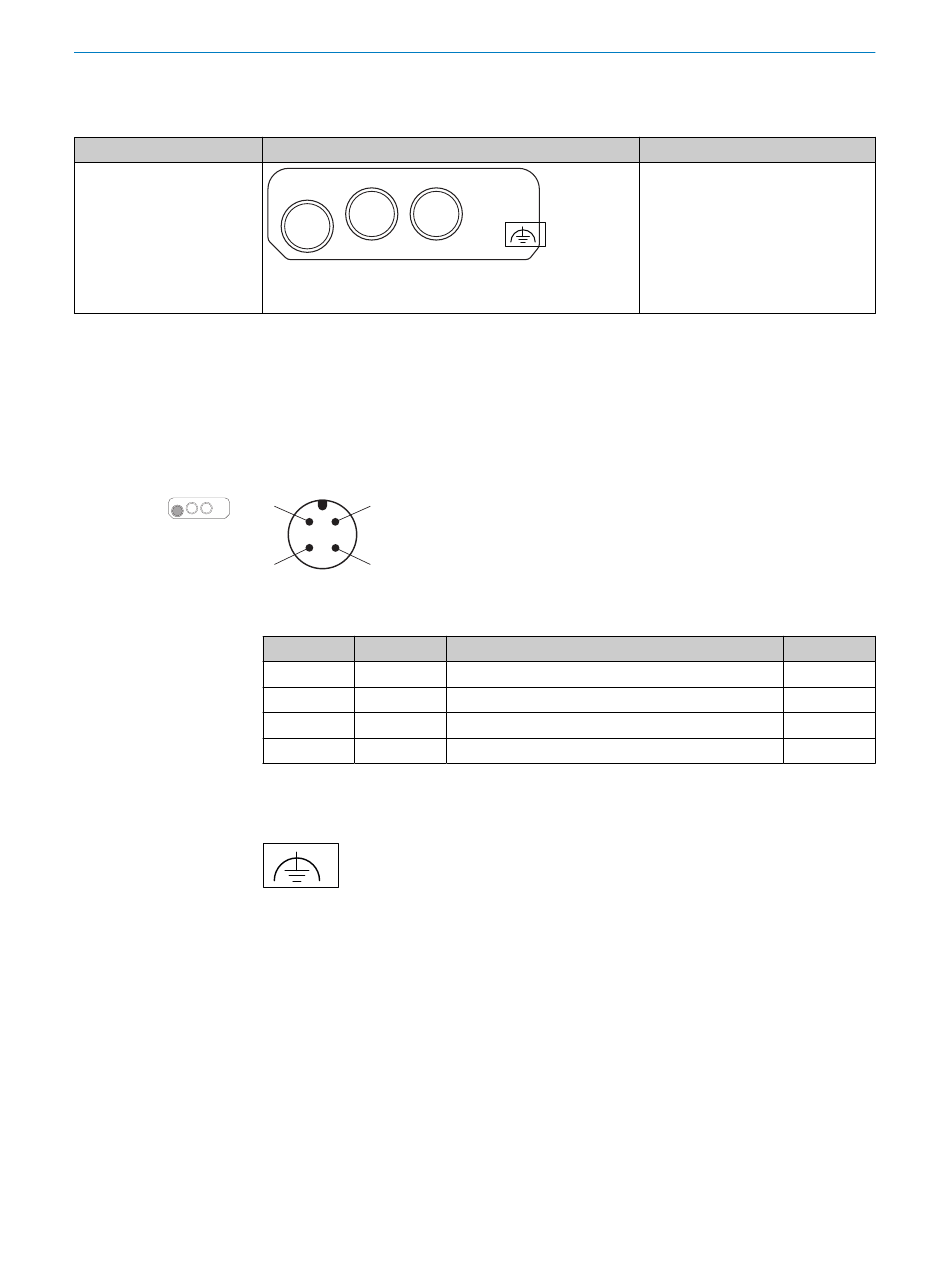

Abbildung 51: Anschlussbelegung der Spannungsversorgung (Stecker, M12, 4-polig, A-codiert)
Tabelle 10: Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC
2 nc
3 0 V DC
4 FE
1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.
Abbildung 52: Alternativer FE-Anschluss
Verschraubung des alternativen FE-Anschlusses
• Schraube: M5 × 12
• Anzugsdrehmoment: 3,5 Nm ... 5,0 Nm
Geeignete Kabelschuhe
• Gabelkabelschuh oder Ringkabelschuh
• Breite ≤ 10 mm
• Lochdurchmesser für Schraube: typ. 5,2 mm
Ältere Systemstecker (älter als ca. September 2019) haben möglicherweise keinen
alternativen FE-Anschluss.
Versorgungsspannung +24 V DC
Unbeschaltet
Versorgungsspannung 0 V DC
Funktionserde/Abschirmung
Steckverbinder
•
XD1: Spannungsversorgung,
Seite 88
• XF1, XF2: 2 × Ethernet für
EtherNet/IP – CIP Safety, Daten‐
ausgabe, Konfiguration und
Diagnose, Seite 89
•

Alternativer FE-Anschluss,

Seite 88
Aderfarbe
Braun
Weiß
Blau
Schwarz
8020199/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
1)
