13.6.2

Alarme

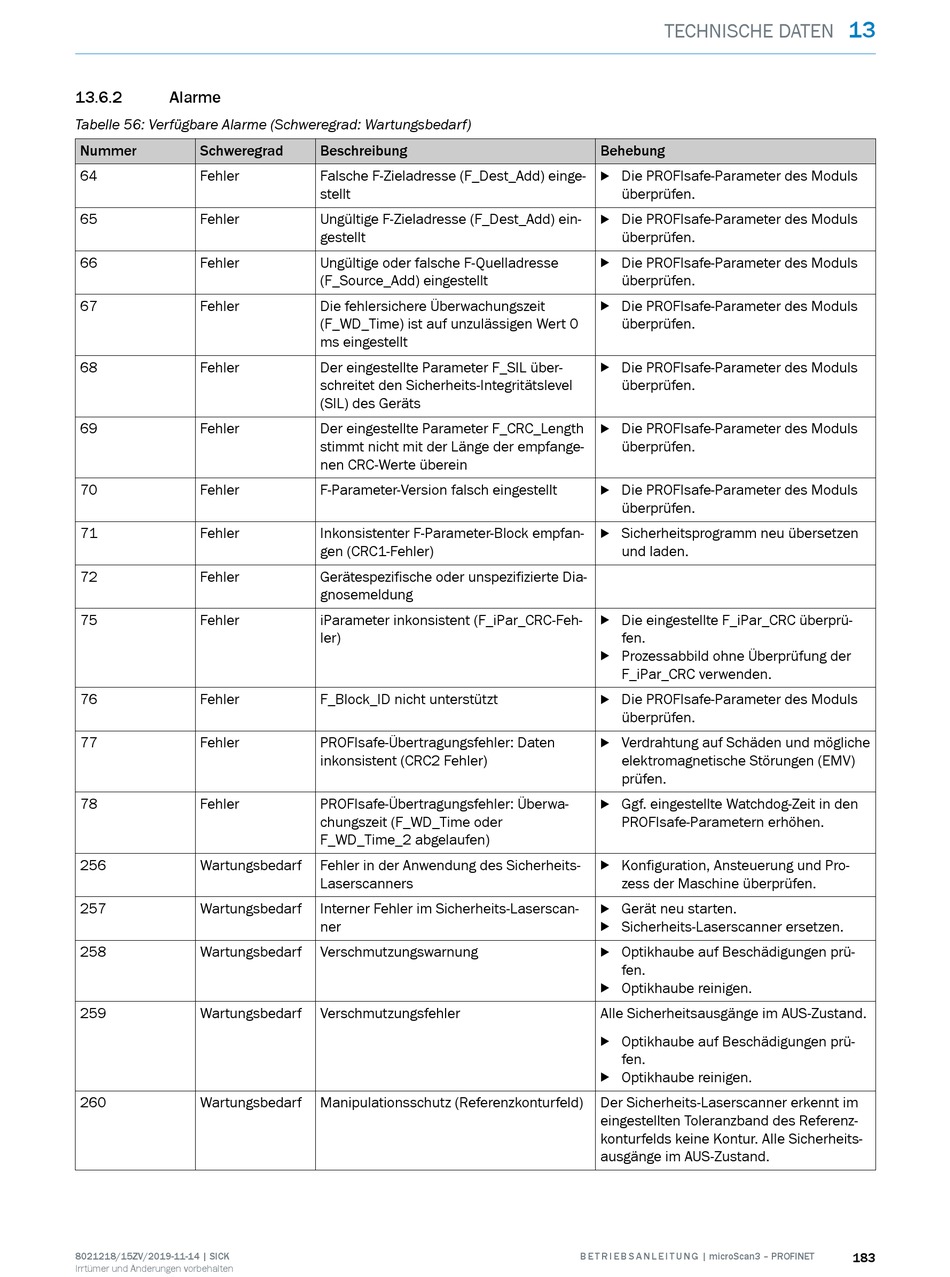

Tabelle 56: Verfügbare Alarme (Schweregrad: Wartungsbedarf)
Nummer Schweregrad
64 Fehler
65 Fehler
66 Fehler
67 Fehler
68 Fehler
69 Fehler
70 Fehler
71 Fehler
72 Fehler
75 Fehler
76 Fehler
77 Fehler
78 Fehler
256 Wartungsbedarf
257 Wartungsbedarf
258 Wartungsbedarf
259 Wartungsbedarf
260 Wartungsbedarf
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Beschreibung
Falsche F-Zieladresse (F_Dest_Add) einge‐
stellt
Ungültige F-Zieladresse (F_Dest_Add) ein‐
gestellt
Ungültige oder falsche F-Quelladresse
(F_Source_Add) eingestellt
Die fehlersichere Überwachungszeit
(F_WD_Time) ist auf unzulässigen Wert 0
ms eingestellt
Der eingestellte Parameter F_SIL über‐
schreitet den Sicherheits-Integritätslevel
(SIL) des Geräts
Der eingestellte Parameter F_CRC_Length
stimmt nicht mit der Länge der empfange‐
nen CRC-Werte überein
F-Parameter-Version falsch eingestellt
Inkonsistenter F-Parameter-Block empfan‐
gen (CRC1-Fehler)
Gerätespezifische oder unspezifizierte Dia‐
gnosemeldung
iParameter inkonsistent (F_iPar_CRC-Feh‐
ler)
F_Block_ID nicht unterstützt
PROFIsafe-Übertragungsfehler: Daten
inkonsistent (CRC2 Fehler)
PROFIsafe-Übertragungsfehler: Überwa‐
chungszeit (F_WD_Time oder
F_WD_Time_2 abgelaufen)
Fehler in der Anwendung des Sicherheits-
Laserscanners
Interner Fehler im Sicherheits-Laserscan‐
ner
Verschmutzungswarnung
Verschmutzungsfehler
Manipulationsschutz (Referenzkonturfeld)
TECHNISCHE DATEN
Behebung
b Die PROFIsafe-Parameter des Moduls
überprüfen.
b Die PROFIsafe-Parameter des Moduls
überprüfen.
b Die PROFIsafe-Parameter des Moduls
überprüfen.
b Die PROFIsafe-Parameter des Moduls
überprüfen.
b Die PROFIsafe-Parameter des Moduls
überprüfen.
b Die PROFIsafe-Parameter des Moduls
überprüfen.
b Die PROFIsafe-Parameter des Moduls
überprüfen.
b Sicherheitsprogramm neu übersetzen
und laden.
b Die eingestellte F_iPar_CRC überprü‐
fen.
b Prozessabbild ohne Überprüfung der
F_iPar_CRC verwenden.
b Die PROFIsafe-Parameter des Moduls
überprüfen.
b Verdrahtung auf Schäden und mögliche
elektromagnetische Störungen (EMV)
prüfen.
b Ggf. eingestellte Watchdog-Zeit in den
PROFIsafe-Parametern erhöhen.
b Konfiguration, Ansteuerung und Pro‐
zess der Maschine überprüfen.
b Gerät neu starten.
b Sicherheits-Laserscanner ersetzen.
b Optikhaube auf Beschädigungen prü‐
fen.
b Optikhaube reinigen.
Alle Sicherheitsausgänge im AUS-Zustand.
b Optikhaube auf Beschädigungen prü‐
fen.
b Optikhaube reinigen.
Der Sicherheits-Laserscanner erkennt im
eingestellten Toleranzband des Referenz‐
konturfelds keine Kontur. Alle Sicherheits‐
ausgänge im AUS-Zustand.
