11
STÖRUNGSBEHEBUNG
11.4.4

PROFINET-Diagnose

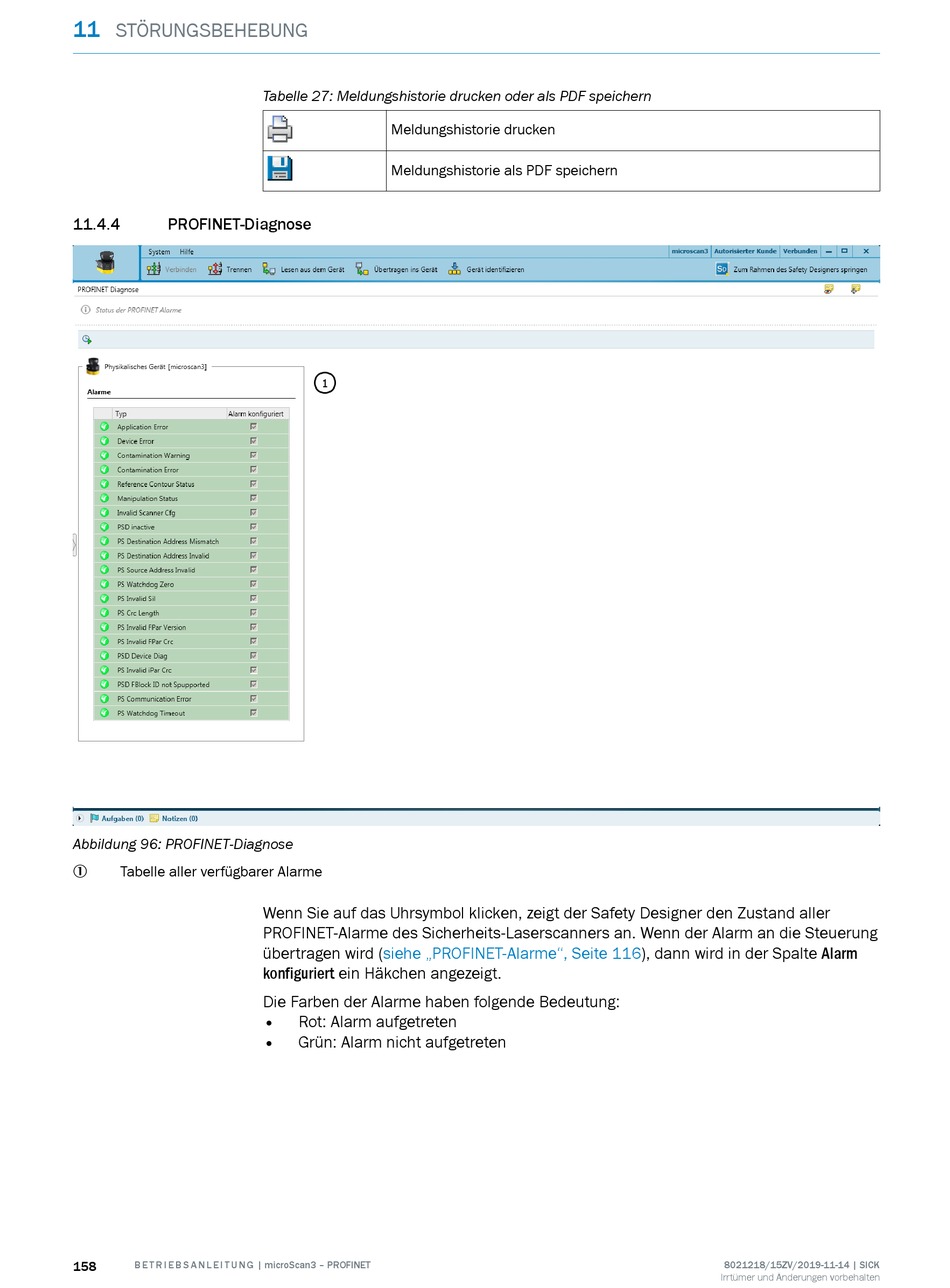

Abbildung 96: PROFINET-Diagnose
Tabelle aller verfügbarer Alarme
1
158 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Tabelle 27: Meldungshistorie drucken oder als PDF speichern
Meldungshistorie drucken
Meldungshistorie als PDF speichern
Wenn Sie auf das Uhrsymbol klicken, zeigt der Safety Designer den Zustand aller
PROFINET-Alarme des Sicherheits-Laserscanners an. Wenn der Alarm an die Steuerung
übertragen wird (siehe „PROFINET-Alarme", Seite
konfiguriert ein Häkchen angezeigt.
Die Farben der Alarme haben folgende Bedeutung:
• Rot: Alarm aufgetreten
•
Grün: Alarm nicht aufgetreten
116), dann wird in der Spalte Alarm
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
