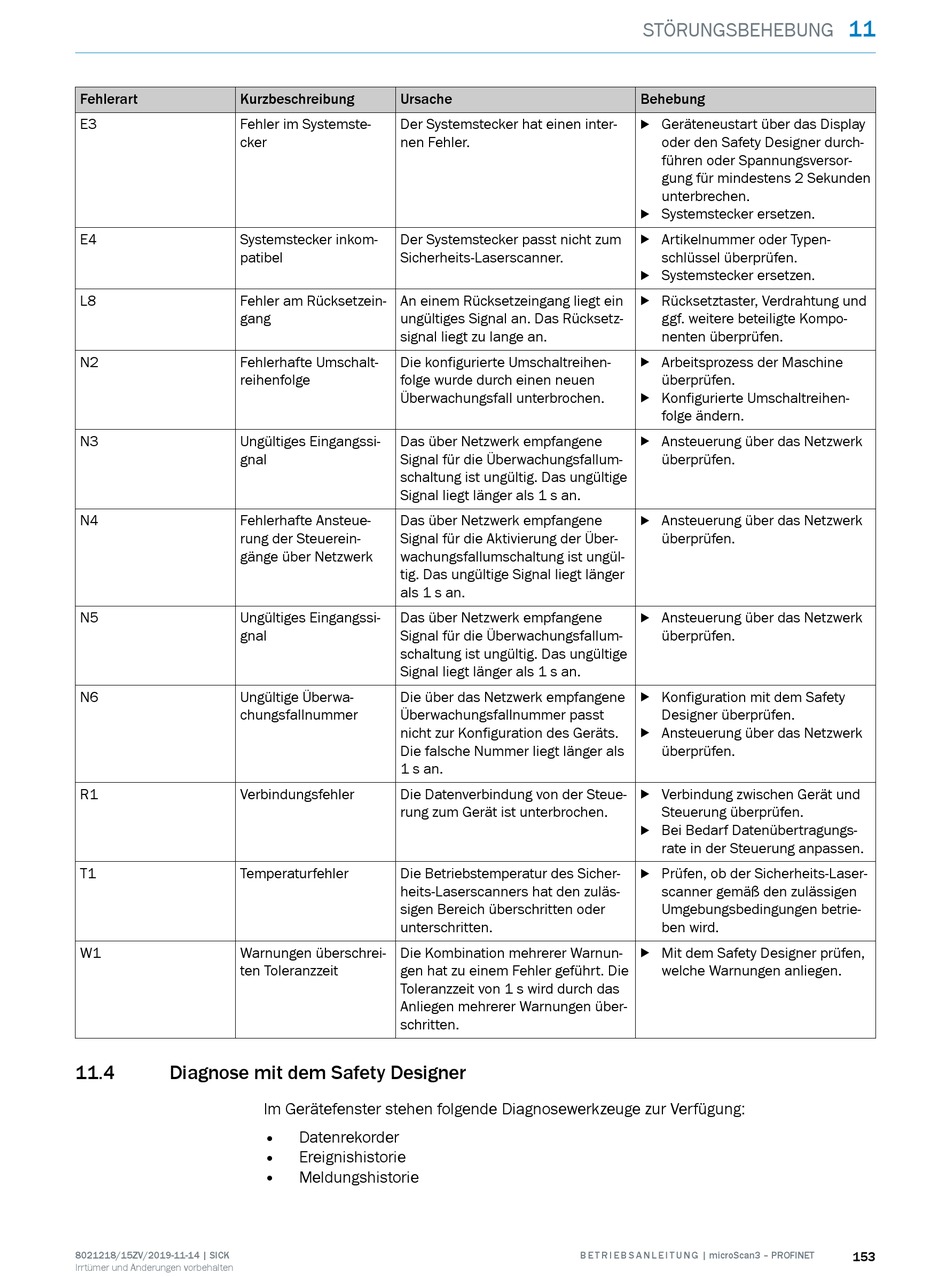

Fehlerart Kurzbeschreibung
E3 Fehler im Systemste‐
cker
E4 Systemstecker inkom‐
patibel
L8 Fehler am Rücksetzein‐
gang
N2 Fehlerhafte Umschalt‐
reihenfolge
N3 Ungültiges Eingangssi‐
gnal
N4 Fehlerhafte Ansteue‐
rung der Steuerein‐
gänge über Netzwerk
N5 Ungültiges Eingangssi‐
gnal
N6 Ungültige Überwa‐
chungsfallnummer
R1 Verbindungsfehler
T1 Temperaturfehler
W1 Warnungen überschrei‐
ten Toleranzzeit
11.4

Diagnose mit dem Safety Designer

8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Ursache
Der Systemstecker hat einen inter‐
nen Fehler.
Der Systemstecker passt nicht zum
Sicherheits-Laserscanner.
An einem Rücksetzeingang liegt ein
ungültiges Signal an. Das Rücksetz‐
signal liegt zu lange an.
Die konfigurierte Umschaltreihen‐
folge wurde durch einen neuen
Überwachungsfall unterbrochen.
Das über Netzwerk empfangene
Signal für die Überwachungsfallum‐
schaltung ist ungültig. Das ungültige
Signal liegt länger als 1 s an.
Das über Netzwerk empfangene
Signal für die Aktivierung der Über‐
wachungsfallumschaltung ist ungül‐
tig. Das ungültige Signal liegt länger
als 1 s an.
Das über Netzwerk empfangene
Signal für die Überwachungsfallum‐
schaltung ist ungültig. Das ungültige
Signal liegt länger als 1 s an.
Die über das Netzwerk empfangene
Überwachungsfallnummer passt
nicht zur Konfiguration des Geräts.
Die falsche Nummer liegt länger als
1 s an.
Die Datenverbindung von der Steue‐
rung zum Gerät ist unterbrochen.
Die Betriebstemperatur des Sicher‐
heits-Laserscanners hat den zuläs‐
sigen Bereich überschritten oder
unterschritten.
Die Kombination mehrerer Warnun‐
gen hat zu einem Fehler geführt. Die
Toleranzzeit von 1 s wird durch das
Anliegen mehrerer Warnungen über‐
schritten.
Im Gerätefenster stehen folgende Diagnosewerkzeuge zur Verfügung:
• Datenrekorder
• Ereignishistorie
• Meldungshistorie
STÖRUNGSBEHEBUNG
Behebung
b Geräteneustart über das Display
oder den Safety Designer durch‐
führen oder Spannungsversor‐
gung für mindestens 2 Sekunden
unterbrechen.
b Systemstecker ersetzen.
b Artikelnummer oder Typen‐
schlüssel überprüfen.
b Systemstecker ersetzen.
b Rücksetztaster, Verdrahtung und
ggf. weitere beteiligte Kompo‐
nenten überprüfen.
b Arbeitsprozess der Maschine
überprüfen.
b Konfigurierte Umschaltreihen‐
folge ändern.
b Ansteuerung über das Netzwerk
überprüfen.
b Ansteuerung über das Netzwerk
überprüfen.
b Ansteuerung über das Netzwerk
überprüfen.
b Konfiguration mit dem Safety
Designer überprüfen.
b Ansteuerung über das Netzwerk
überprüfen.
b Verbindung zwischen Gerät und
Steuerung überprüfen.
b Bei Bedarf Datenübertragungs‐
rate in der Steuerung anpassen.
b Prüfen, ob der Sicherheits-Laser‐
scanner gemäß den zulässigen
Umgebungsbedingungen betrie‐
ben wird.
b Mit dem Safety Designer prüfen,
welche Warnungen anliegen.
