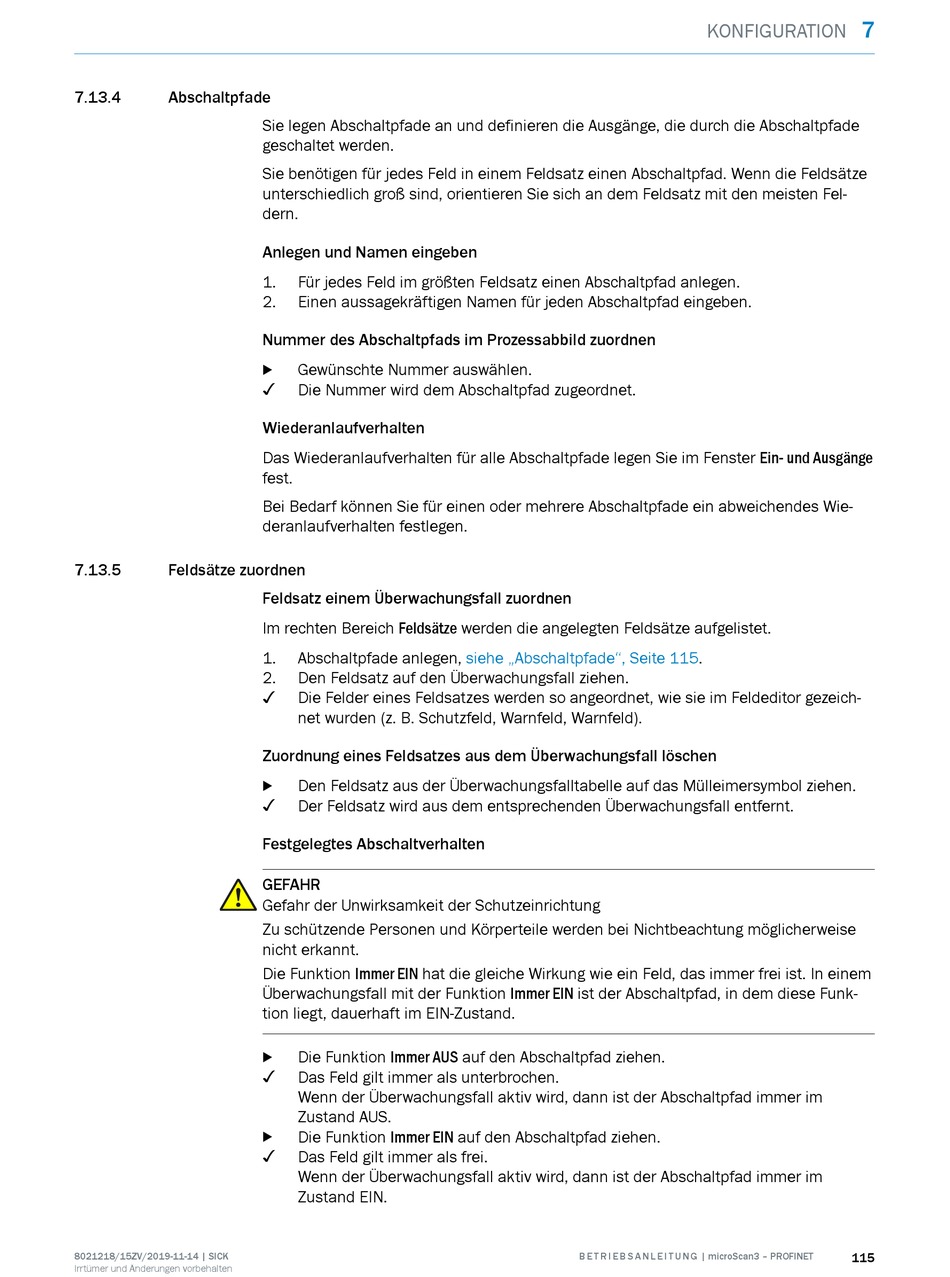

7.13.4

Abschaltpfade

7.13.5 Feldsätze zuordnen
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Sie legen Abschaltpfade an und definieren die Ausgänge, die durch die Abschaltpfade
geschaltet werden.
Sie benötigen für jedes Feld in einem Feldsatz einen Abschaltpfad. Wenn die Feldsätze
unterschiedlich groß sind, orientieren Sie sich an dem Feldsatz mit den meisten Fel‐
dern.
Anlegen und Namen eingeben
1. Für jedes Feld im größten Feldsatz einen Abschaltpfad anlegen.
2. Einen aussagekräftigen Namen für jeden Abschaltpfad eingeben.
Nummer des Abschaltpfads im Prozessabbild zuordnen
Gewünschte Nummer auswählen.
b
✓
Die Nummer wird dem Abschaltpfad zugeordnet.

Wiederanlaufverhalten

Das Wiederanlaufverhalten für alle Abschaltpfade legen Sie im Fenster Ein- und Ausgänge
fest.
Bei Bedarf können Sie für einen oder mehrere Abschaltpfade ein abweichendes Wie‐
deranlaufverhalten festlegen.
Feldsatz einem Überwachungsfall zuordnen
Im rechten Bereich Feldsätze werden die angelegten Feldsätze aufgelistet.
1. Abschaltpfade anlegen,
2. Den Feldsatz auf den Überwachungsfall ziehen.
✓
Die Felder eines Feldsatzes werden so angeordnet, wie sie im Feldeditor gezeich‐
net wurden (z. B. Schutzfeld, Warnfeld, Warnfeld).
Zuordnung eines Feldsatzes aus dem Überwachungsfall löschen
Den Feldsatz aus der Überwachungsfalltabelle auf das Mülleimersymbol ziehen.
b
✓
Der Feldsatz wird aus dem entsprechenden Überwachungsfall entfernt.
Festgelegtes Abschaltverhalten
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Die Funktion Immer EIN hat die gleiche Wirkung wie ein Feld, das immer frei ist. In einem
Überwachungsfall mit der Funktion Immer EIN ist der Abschaltpfad, in dem diese Funk‐
tion liegt, dauerhaft im EIN-Zustand.
Die Funktion Immer AUS auf den Abschaltpfad ziehen.
b
✓
Das Feld gilt immer als unterbrochen.
Wenn der Überwachungsfall aktiv wird, dann ist der Abschaltpfad immer im
Zustand AUS.
Die Funktion Immer EIN auf den Abschaltpfad ziehen.
b
✓
Das Feld gilt immer als frei.
Wenn der Überwachungsfall aktiv wird, dann ist der Abschaltpfad immer im
Zustand EIN.
siehe „Abschaltpfade", Seite
