Simulation

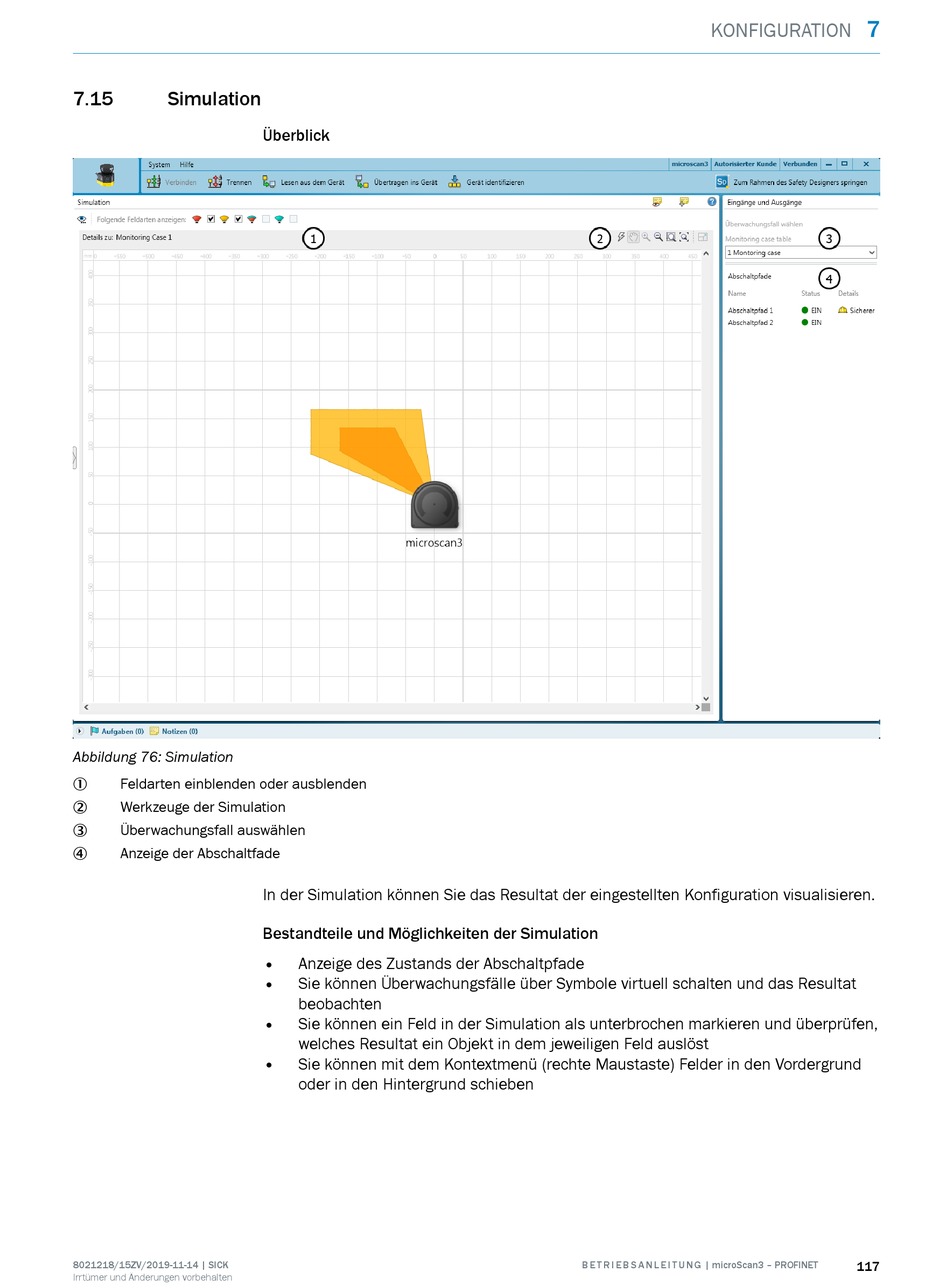

Abbildung 76: Simulation
Feldarten einblenden oder ausblenden
1
Werkzeuge der Simulation
2
Überwachungsfall auswählen
3
Anzeige der Abschaltfade
4
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
In der Simulation können Sie das Resultat der eingestellten Konfiguration visualisieren.
Bestandteile und Möglichkeiten der Simulation
• Anzeige des Zustands der Abschaltpfade
• Sie können Überwachungsfälle über Symbole virtuell schalten und das Resultat
beobachten
•
Sie können ein Feld in der Simulation als unterbrochen markieren und überprüfen,
welches Resultat ein Objekt in dem jeweiligen Feld auslöst
•
Sie können mit dem Kontextmenü (rechte Maustaste) Felder in den Vordergrund
oder in den Hintergrund schieben
