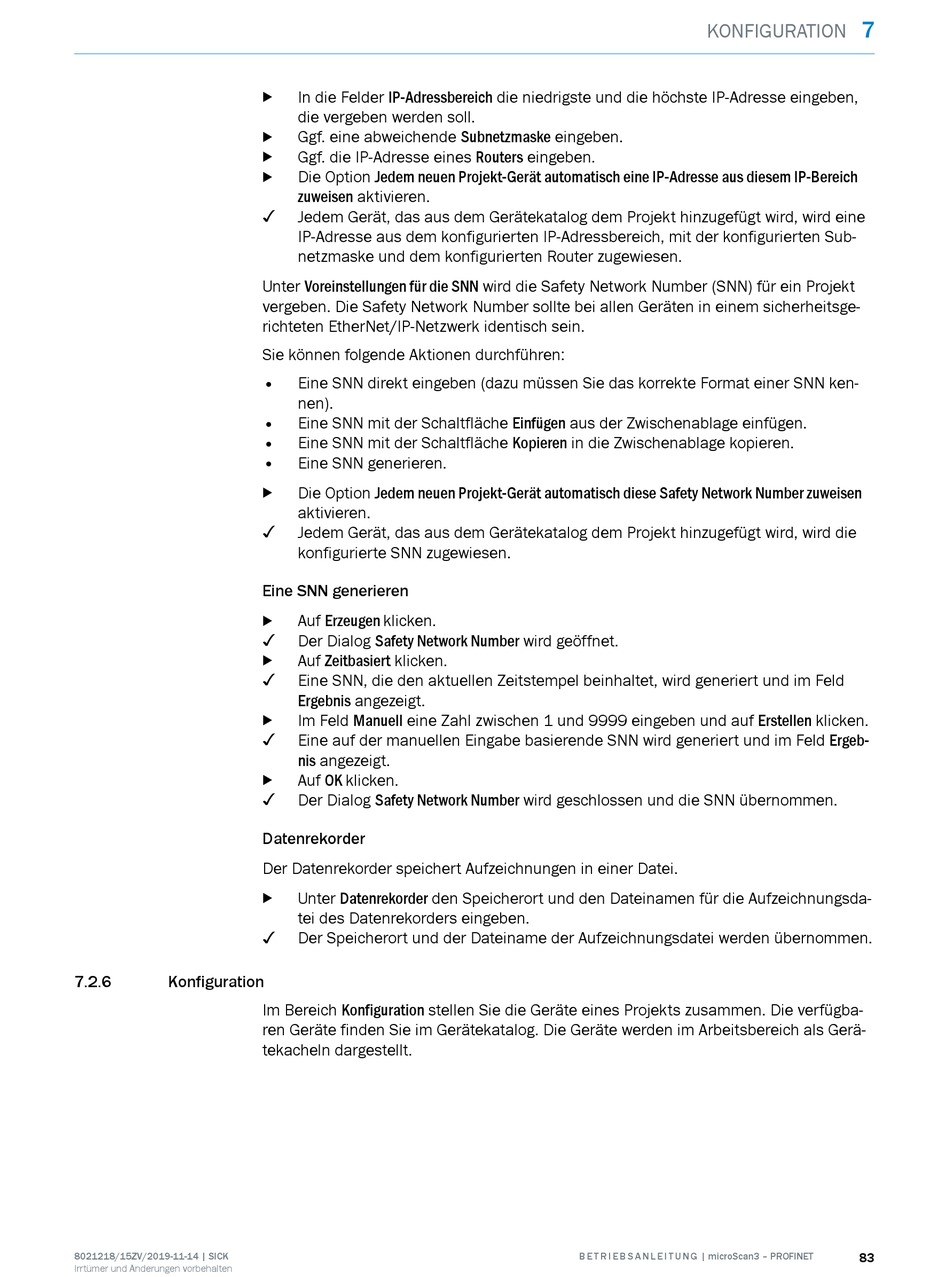

7.2.6

Konfiguration

8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
In die Felder IP-Adressbereich die niedrigste und die höchste IP-Adresse eingeben,
b
die vergeben werden soll.
Ggf. eine abweichende Subnetzmaske eingeben.
b
Ggf. die IP-Adresse eines Routers eingeben.
b
Die Option Jedem neuen Projekt-Gerät automatisch eine IP-Adresse aus diesem IP-Bereich
b
zuweisen aktivieren.
✓
Jedem Gerät, das aus dem Gerätekatalog dem Projekt hinzugefügt wird, wird eine
IP-Adresse aus dem konfigurierten IP-Adressbereich, mit der konfigurierten Sub‐
netzmaske und dem konfigurierten Router zugewiesen.
Unter Voreinstellungen für die SNN wird die Safety Network Number (SNN) für ein Projekt
vergeben. Die Safety Network Number sollte bei allen Geräten in einem sicherheitsge‐
richteten EtherNet/IP-Netzwerk identisch sein.
Sie können folgende Aktionen durchführen:
•
Eine SNN direkt eingeben (dazu müssen Sie das korrekte Format einer SNN ken‐
nen).
• Eine SNN mit der Schaltfläche Einfügen aus der Zwischenablage einfügen.
• Eine SNN mit der Schaltfläche Kopieren in die Zwischenablage kopieren.
• Eine SNN generieren.
Die Option Jedem neuen Projekt-Gerät automatisch diese Safety Network Number zuweisen
b
aktivieren.
✓
Jedem Gerät, das aus dem Gerätekatalog dem Projekt hinzugefügt wird, wird die
konfigurierte SNN zugewiesen.
Eine SNN generieren
Auf Erzeugen klicken.
b
✓
Der Dialog Safety Network Number wird geöffnet.
Auf Zeitbasiert klicken.
b
✓
Eine SNN, die den aktuellen Zeitstempel beinhaltet, wird generiert und im Feld
Ergebnis angezeigt.
Im Feld Manuell eine Zahl zwischen 1 und 9999 eingeben und auf Erstellen klicken.
b
✓
Eine auf der manuellen Eingabe basierende SNN wird generiert und im Feld Ergeb‐
nis angezeigt.
Auf OK klicken.
b
✓
Der Dialog Safety Network Number wird geschlossen und die SNN übernommen.
Datenrekorder
Der Datenrekorder speichert Aufzeichnungen in einer Datei.
Unter Datenrekorder den Speicherort und den Dateinamen für die Aufzeichnungsda‐
b
tei des Datenrekorders eingeben.
✓
Der Speicherort und der Dateiname der Aufzeichnungsdatei werden übernommen.
Im Bereich Konfiguration stellen Sie die Geräte eines Projekts zusammen. Die verfügba‐
ren Geräte finden Sie im Gerätekatalog. Die Geräte werden im Arbeitsbereich als Gerä‐
tekacheln dargestellt.
KONFIGURATION
