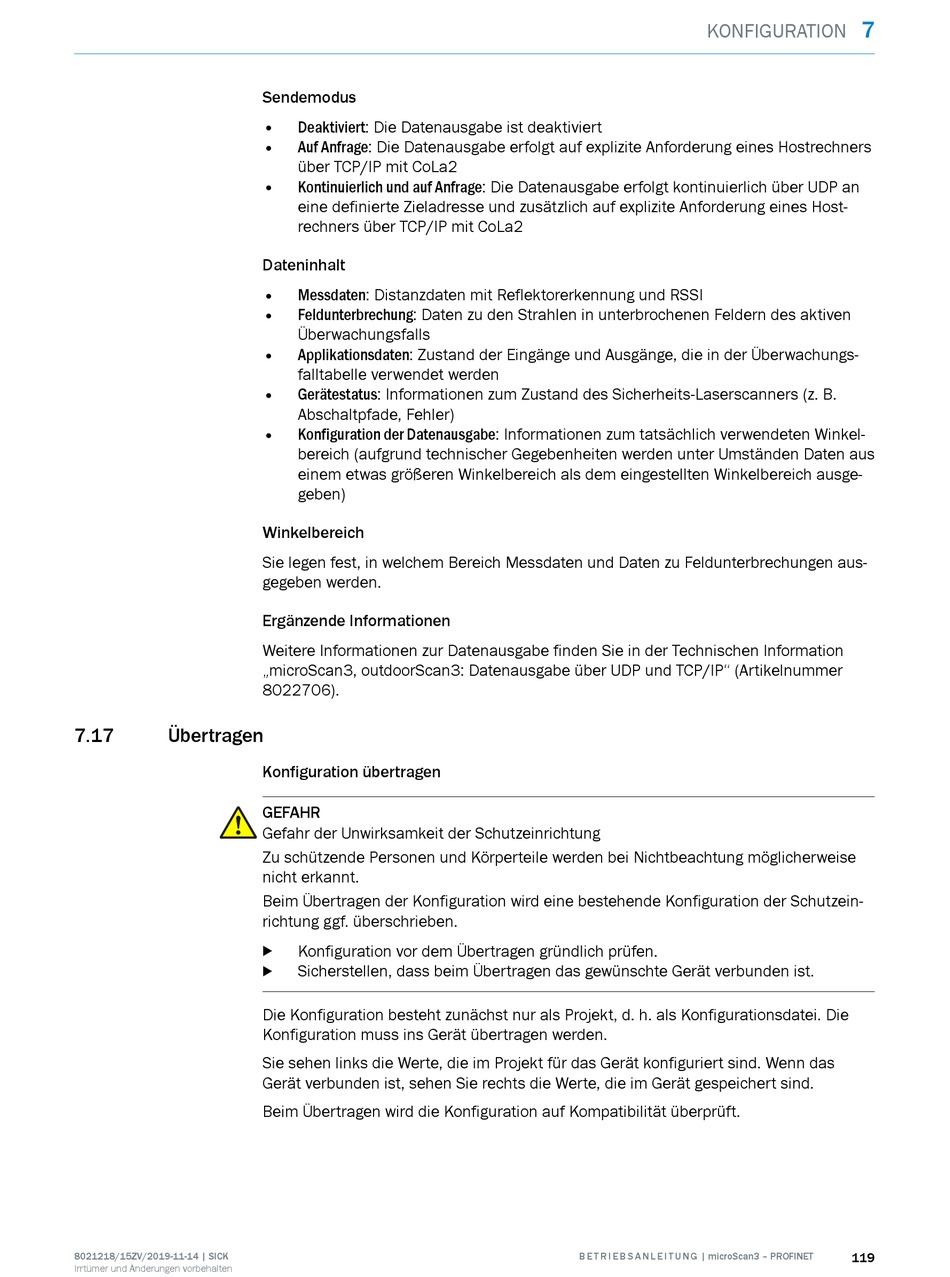

7.17 Übertragen
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Sendemodus
• Deaktiviert: Die Datenausgabe ist deaktiviert
• Auf Anfrage: Die Datenausgabe erfolgt auf explizite Anforderung eines Hostrechners
über TCP/IP mit CoLa2
• Kontinuierlich und auf Anfrage: Die Datenausgabe erfolgt kontinuierlich über UDP an
eine definierte Zieladresse und zusätzlich auf explizite Anforderung eines Host‐
rechners über TCP/IP mit CoLa2
Dateninhalt
• Messdaten: Distanzdaten mit Reflektorerkennung und RSSI
• Feldunterbrechung: Daten zu den Strahlen in unterbrochenen Feldern des aktiven
Überwachungsfalls
• Applikationsdaten: Zustand der Eingänge und Ausgänge, die in der Überwachungs‐
falltabelle verwendet werden
• Gerätestatus: Informationen zum Zustand des Sicherheits-Laserscanners (z. B.
Abschaltpfade, Fehler)
• Konfiguration der Datenausgabe: Informationen zum tatsächlich verwendeten Winkel‐
bereich (aufgrund technischer Gegebenheiten werden unter Umständen Daten aus
einem etwas größeren Winkelbereich als dem eingestellten Winkelbereich ausge‐
geben)

Winkelbereich

Sie legen fest, in welchem Bereich Messdaten und Daten zu Feldunterbrechungen aus‐
gegeben werden.
Ergänzende Informationen
Weitere Informationen zur Datenausgabe finden Sie in der Technischen Information
„microScan3, outdoorScan3: Datenausgabe über UDP und TCP/IP" (Artikelnummer
8022706).
Konfiguration übertragen
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Beim Übertragen der Konfiguration wird eine bestehende Konfiguration der Schutzein‐
richtung ggf. überschrieben.
Konfiguration vor dem Übertragen gründlich prüfen.
b
Sicherstellen, dass beim Übertragen das gewünschte Gerät verbunden ist.
b
Die Konfiguration besteht zunächst nur als Projekt, d. h. als Konfigurationsdatei. Die
Konfiguration muss ins Gerät übertragen werden.
Sie sehen links die Werte, die im Projekt für das Gerät konfiguriert sind. Wenn das
Gerät verbunden ist, sehen Sie rechts die Werte, die im Gerät gespeichert sind.
Beim Übertragen wird die Konfiguration auf Kompatibilität überprüft.
