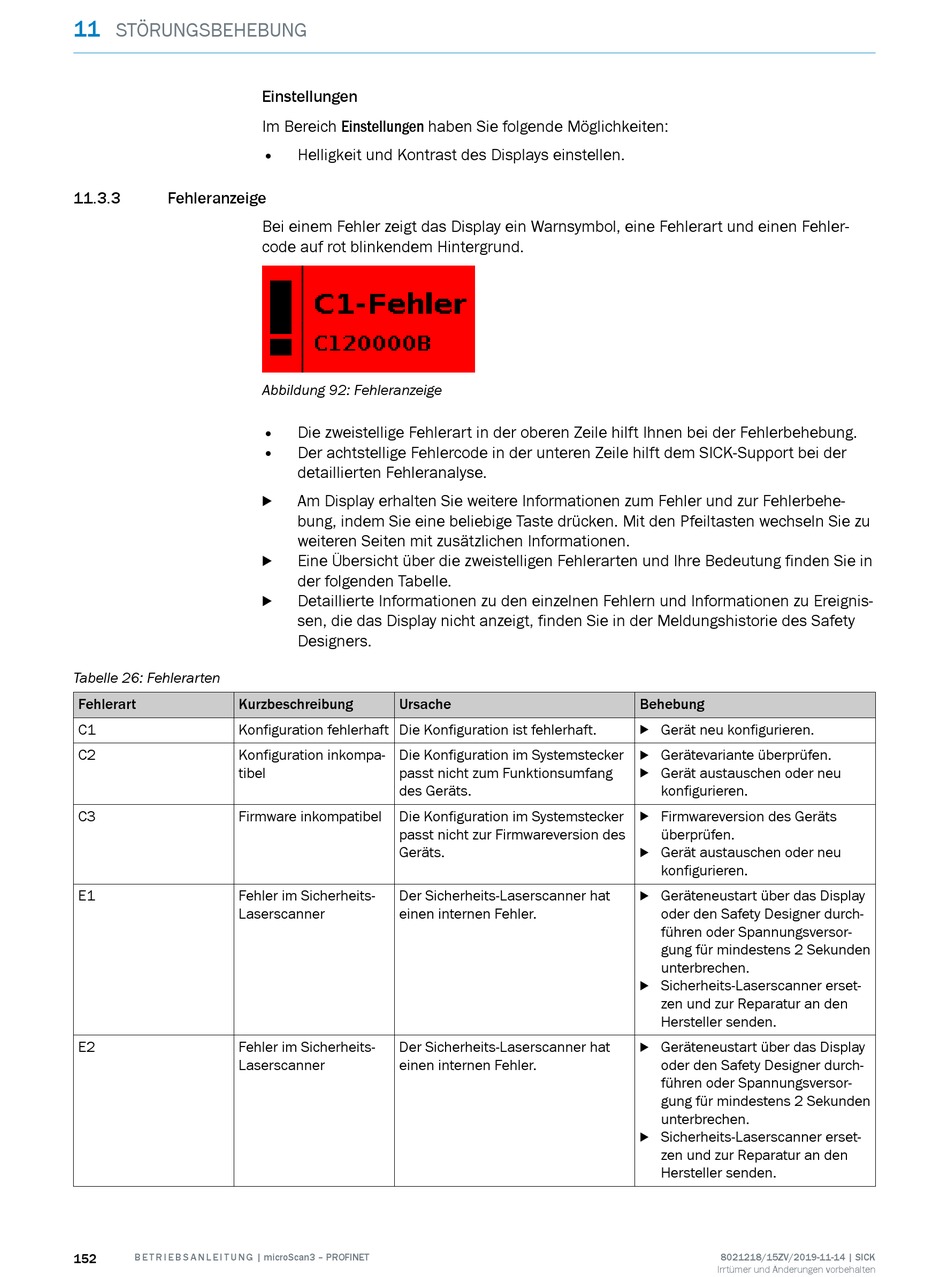

11
STÖRUNGSBEHEBUNG
11.3.3

Fehleranzeige

Tabelle 26: Fehlerarten
Fehlerart Kurzbeschreibung
C1 Konfiguration fehlerhaft Die Konfiguration ist fehlerhaft.
C2 Konfiguration inkompa‐
tibel
C3 Firmware inkompatibel
E1 Fehler im Sicherheits-
Laserscanner
E2 Fehler im Sicherheits-
Laserscanner
152 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Einstellungen
Im Bereich Einstellungen haben Sie folgende Möglichkeiten:
•
Helligkeit und Kontrast des Displays einstellen.
Bei einem Fehler zeigt das Display ein Warnsymbol, eine Fehlerart und einen Fehler‐
code auf rot blinkendem Hintergrund.
Abbildung 92: Fehleranzeige
• Die zweistellige Fehlerart in der oberen Zeile hilft Ihnen bei der Fehlerbehebung.
• Der achtstellige Fehlercode in der unteren Zeile hilft dem SICK-Support bei der
detaillierten Fehleranalyse.
Am Display erhalten Sie weitere Informationen zum Fehler und zur Fehlerbehe‐
b
bung, indem Sie eine beliebige Taste drücken. Mit den Pfeiltasten wechseln Sie zu
weiteren Seiten mit zusätzlichen Informationen.
Eine Übersicht über die zweistelligen Fehlerarten und Ihre Bedeutung finden Sie in
b
der folgenden Tabelle.
Detaillierte Informationen zu den einzelnen Fehlern und Informationen zu Ereignis‐
b
sen, die das Display nicht anzeigt, finden Sie in der Meldungshistorie des Safety
Designers.
Ursache
Die Konfiguration im Systemstecker
passt nicht zum Funktionsumfang
des Geräts.
Die Konfiguration im Systemstecker
passt nicht zur Firmwareversion des
Geräts.
Der Sicherheits-Laserscanner hat
einen internen Fehler.
Der Sicherheits-Laserscanner hat
einen internen Fehler.
Behebung
b Gerät neu konfigurieren.
b Gerätevariante überprüfen.
b Gerät austauschen oder neu
konfigurieren.
b Firmwareversion des Geräts
überprüfen.
b Gerät austauschen oder neu
konfigurieren.
b Geräteneustart über das Display
oder den Safety Designer durch‐
führen oder Spannungsversor‐
gung für mindestens 2 Sekunden
unterbrechen.
b Sicherheits-Laserscanner erset‐
zen und zur Reparatur an den
Hersteller senden.
b Geräteneustart über das Display
oder den Safety Designer durch‐
führen oder Spannungsversor‐
gung für mindestens 2 Sekunden
unterbrechen.
b Sicherheits-Laserscanner erset‐
zen und zur Reparatur an den
Hersteller senden.
