s

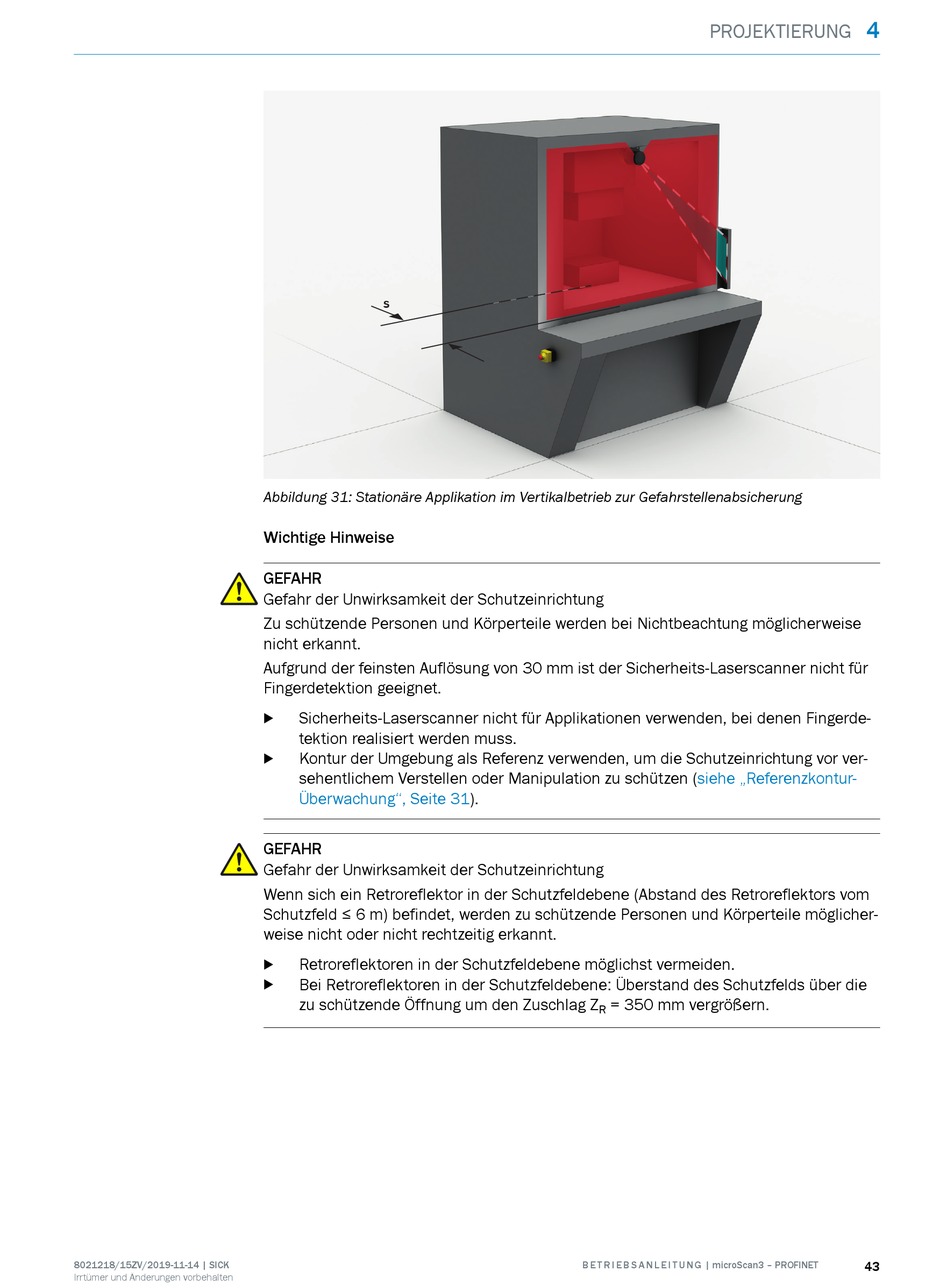

Abbildung 31: Stationäre Applikation im Vertikalbetrieb zur Gefahrstellenabsicherung
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Aufgrund der feinsten Auflösung von 30 mm ist der Sicherheits-Laserscanner nicht für
Fingerdetektion geeignet.
Sicherheits-Laserscanner nicht für Applikationen verwenden, bei denen Fingerde‐
b
tektion realisiert werden muss.
Kontur der Umgebung als Referenz verwenden, um die Schutzeinrichtung vor ver‐
b
sehentlichem Verstellen oder Manipulation zu schützen
Überwachung", Seite
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Wenn sich ein Retroreflektor in der Schutzfeldebene (Abstand des Retroreflektors vom
Schutzfeld ≤ 6 m) befindet, werden zu schützende Personen und Körperteile möglicher‐
weise nicht oder nicht rechtzeitig erkannt.
Retroreflektoren in der Schutzfeldebene möglichst vermeiden.
b
Bei Retroreflektoren in der Schutzfeldebene: Überstand des Schutzfelds über die
b
zu schützende Öffnung um den Zuschlag Z
31).
= 350 mm vergrößern.
R
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
4
PROJEKTIERUNG
(siehe „Referenzkontur-
