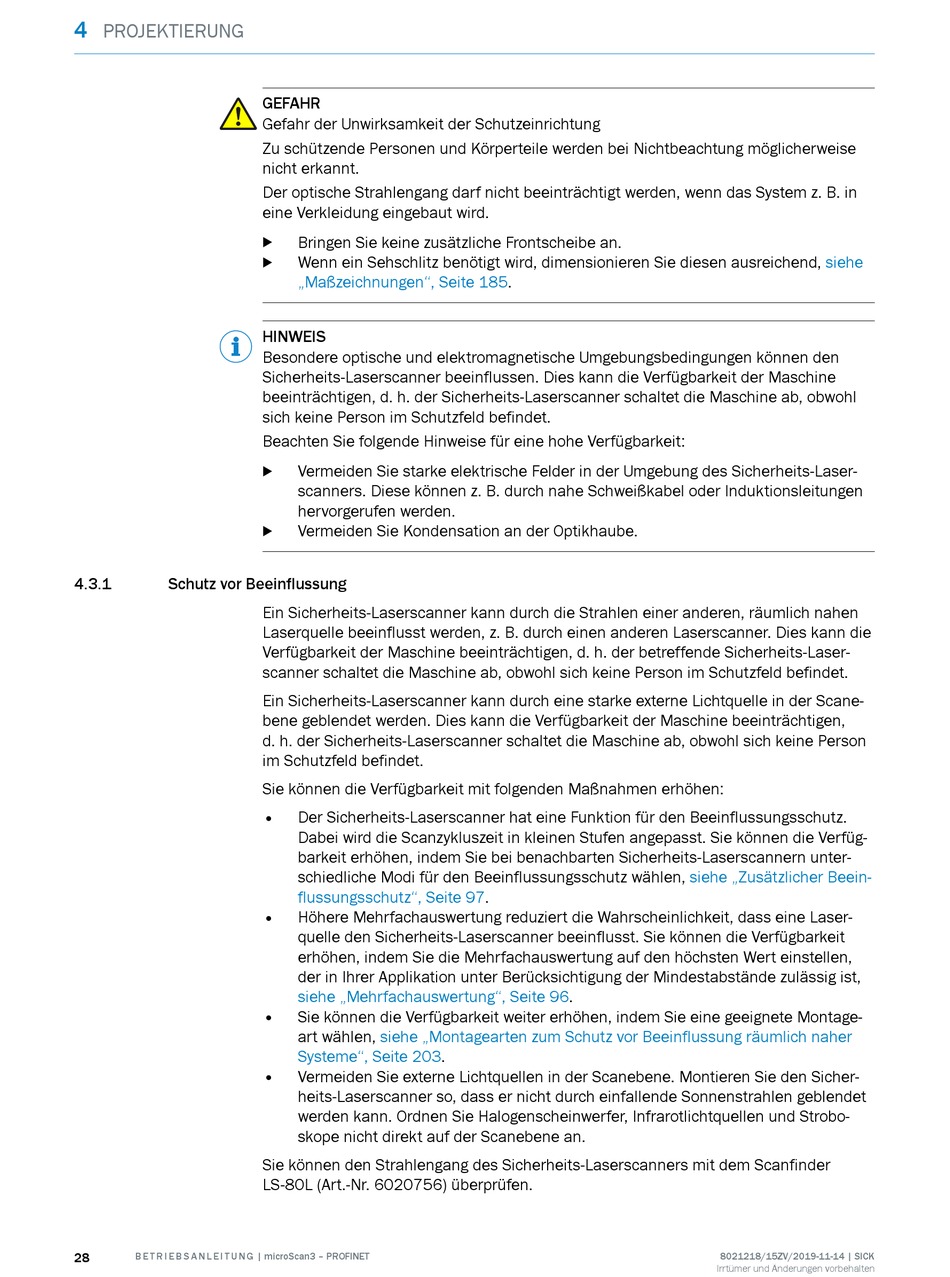

4
PROJEKTIERUNG
4.3.1

Schutz vor Beeinflussung

28 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Der optische Strahlengang darf nicht beeinträchtigt werden, wenn das System z. B. in
eine Verkleidung eingebaut wird.
Bringen Sie keine zusätzliche Frontscheibe an.
b
Wenn ein Sehschlitz benötigt wird, dimensionieren Sie diesen ausreichend,
b
„Maßzeichnungen", Seite
HINWEIS
Besondere optische und elektromagnetische Umgebungsbedingungen können den
Sicherheits-Laserscanner beeinflussen. Dies kann die Verfügbarkeit der Maschine
beeinträchtigen, d. h. der Sicherheits-Laserscanner schaltet die Maschine ab, obwohl
sich keine Person im Schutzfeld befindet.
Beachten Sie folgende Hinweise für eine hohe Verfügbarkeit:
Vermeiden Sie starke elektrische Felder in der Umgebung des Sicherheits-Laser‐
b
scanners. Diese können z. B. durch nahe Schweißkabel oder Induktionsleitungen
hervorgerufen werden.
Vermeiden Sie Kondensation an der Optikhaube.
b
Ein Sicherheits-Laserscanner kann durch die Strahlen einer anderen, räumlich nahen
Laserquelle beeinflusst werden, z. B. durch einen anderen Laserscanner. Dies kann die
Verfügbarkeit der Maschine beeinträchtigen, d. h. der betreffende Sicherheits-Laser‐
scanner schaltet die Maschine ab, obwohl sich keine Person im Schutzfeld befindet.
Ein Sicherheits-Laserscanner kann durch eine starke externe Lichtquelle in der Scane‐
bene geblendet werden. Dies kann die Verfügbarkeit der Maschine beeinträchtigen,
d. h. der Sicherheits-Laserscanner schaltet die Maschine ab, obwohl sich keine Person
im Schutzfeld befindet.
Sie können die Verfügbarkeit mit folgenden Maßnahmen erhöhen:
• Der Sicherheits-Laserscanner hat eine Funktion für den Beeinflussungsschutz.
Dabei wird die Scanzykluszeit in kleinen Stufen angepasst. Sie können die Verfüg‐
barkeit erhöhen, indem Sie bei benachbarten Sicherheits-Laserscannern unter‐
schiedliche Modi für den Beeinflussungsschutz wählen,
flussungsschutz", Seite
•
Höhere Mehrfachauswertung reduziert die Wahrscheinlichkeit, dass eine Laser‐
quelle den Sicherheits-Laserscanner beeinflusst. Sie können die Verfügbarkeit
erhöhen, indem Sie die Mehrfachauswertung auf den höchsten Wert einstellen,
der in Ihrer Applikation unter Berücksichtigung der Mindestabstände zulässig ist,
siehe „Mehrfachauswertung", Seite
• Sie können die Verfügbarkeit weiter erhöhen, indem Sie eine geeignete Montage‐
art wählen, siehe „Montagearten zum Schutz vor Beeinflussung räumlich naher
Systeme", Seite 203.
• Vermeiden Sie externe Lichtquellen in der Scanebene. Montieren Sie den Sicher‐
heits-Laserscanner so, dass er nicht durch einfallende Sonnenstrahlen geblendet
werden kann. Ordnen Sie Halogenscheinwerfer, Infrarotlichtquellen und Strobo‐
skope nicht direkt auf der Scanebene an.
Sie können den Strahlengang des Sicherheits-Laserscanners mit dem Scanfinder
LS-80L (Art.-Nr. 6020756) überprüfen.
185.
97.
96.
siehe
siehe „Zusätzlicher Beein‐
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
