7.12 Ein- und Ausgänge

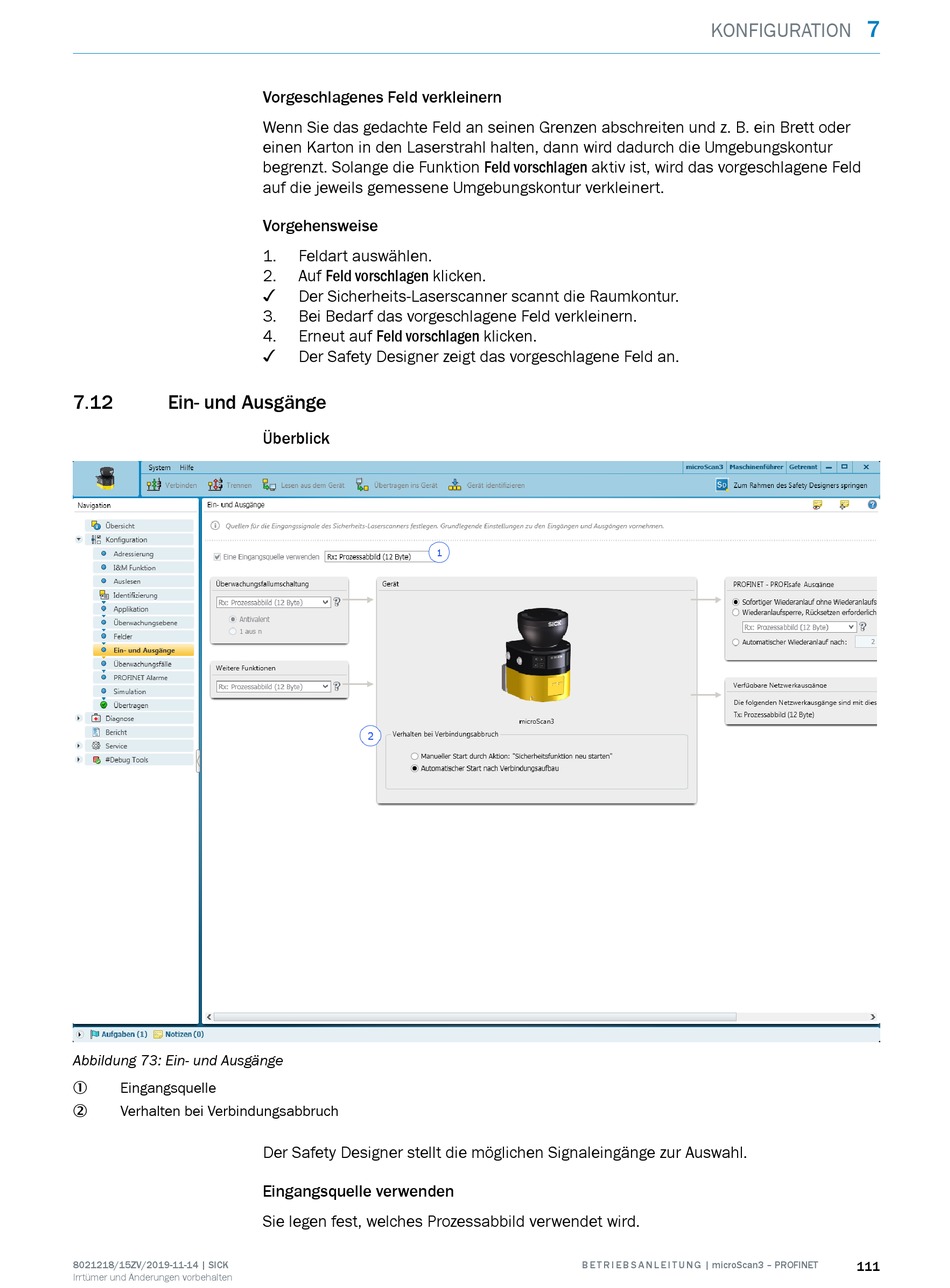

Abbildung 73: Ein- und Ausgänge
Eingangsquelle
1
Verhalten bei Verbindungsabbruch
2
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Vorgeschlagenes Feld verkleinern
Wenn Sie das gedachte Feld an seinen Grenzen abschreiten und z. B. ein Brett oder
einen Karton in den Laserstrahl halten, dann wird dadurch die Umgebungskontur
begrenzt. Solange die Funktion Feld vorschlagen aktiv ist, wird das vorgeschlagene Feld
auf die jeweils gemessene Umgebungskontur verkleinert.
Vorgehensweise
1. Feldart auswählen.
2. Auf Feld vorschlagen klicken.
✓
Der Sicherheits-Laserscanner scannt die Raumkontur.
3. Bei Bedarf das vorgeschlagene Feld verkleinern.
4. Erneut auf Feld vorschlagen klicken.
✓
Der Safety Designer zeigt das vorgeschlagene Feld an.
Überblick
Der Safety Designer stellt die möglichen Signaleingänge zur Auswahl.
Eingangsquelle verwenden
Sie legen fest, welches Prozessabbild verwendet wird.
KONFIGURATION
