SICK microScan3 Betriebsanleitung Seite 73

8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
5
7
1
2

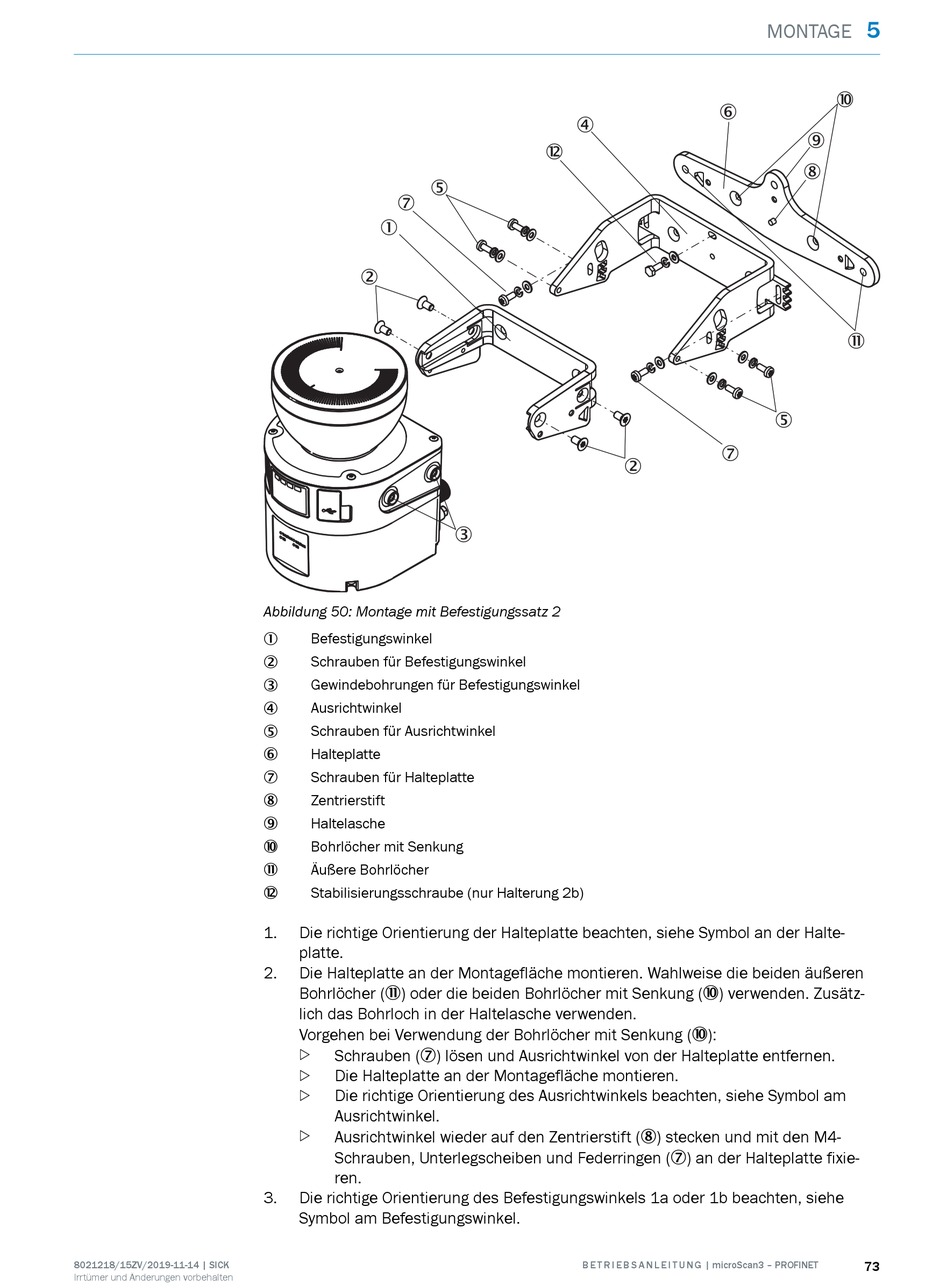

Abbildung 50: Montage mit Befestigungssatz 2
Befestigungswinkel
1
Schrauben für Befestigungswinkel
2
Gewindebohrungen für Befestigungswinkel
3
Ausrichtwinkel
4
Schrauben für Ausrichtwinkel
5
Halteplatte
6
Schrauben für Halteplatte
7
Zentrierstift
8
Haltelasche
9
Bohrlöcher mit Senkung
ß
Äußere Bohrlöcher
à
Stabilisierungsschraube (nur Halterung 2b)
á
1. Die richtige Orientierung der Halteplatte beachten, siehe Symbol an der Halte‐
platte.
2. Die Halteplatte an der Montagefläche montieren. Wahlweise die beiden äußeren
Bohrlöcher (à) oder die beiden Bohrlöcher mit Senkung (ß) verwenden. Zusätz‐
lich das Bohrloch in der Haltelasche verwenden.
Vorgehen bei Verwendung der Bohrlöcher mit Senkung (ß):
Schrauben (7) lösen und Ausrichtwinkel von der Halteplatte entfernen.
w
Die Halteplatte an der Montagefläche montieren.
w
Die richtige Orientierung des Ausrichtwinkels beachten, siehe Symbol am
w
Ausrichtwinkel.
Ausrichtwinkel wieder auf den Zentrierstift (8) stecken und mit den M4-
w
Schrauben, Unterlegscheiben und Federringen (7) an der Halteplatte fixie‐
ren.
3. Die richtige Orientierung des Befestigungswinkels 1a oder 1b beachten, siehe
Symbol am Befestigungswinkel.
4
á
2
3
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
5
MONTAGE
ß
6
9
8
à
5
7
73
