7.13 Überwachungsfälle

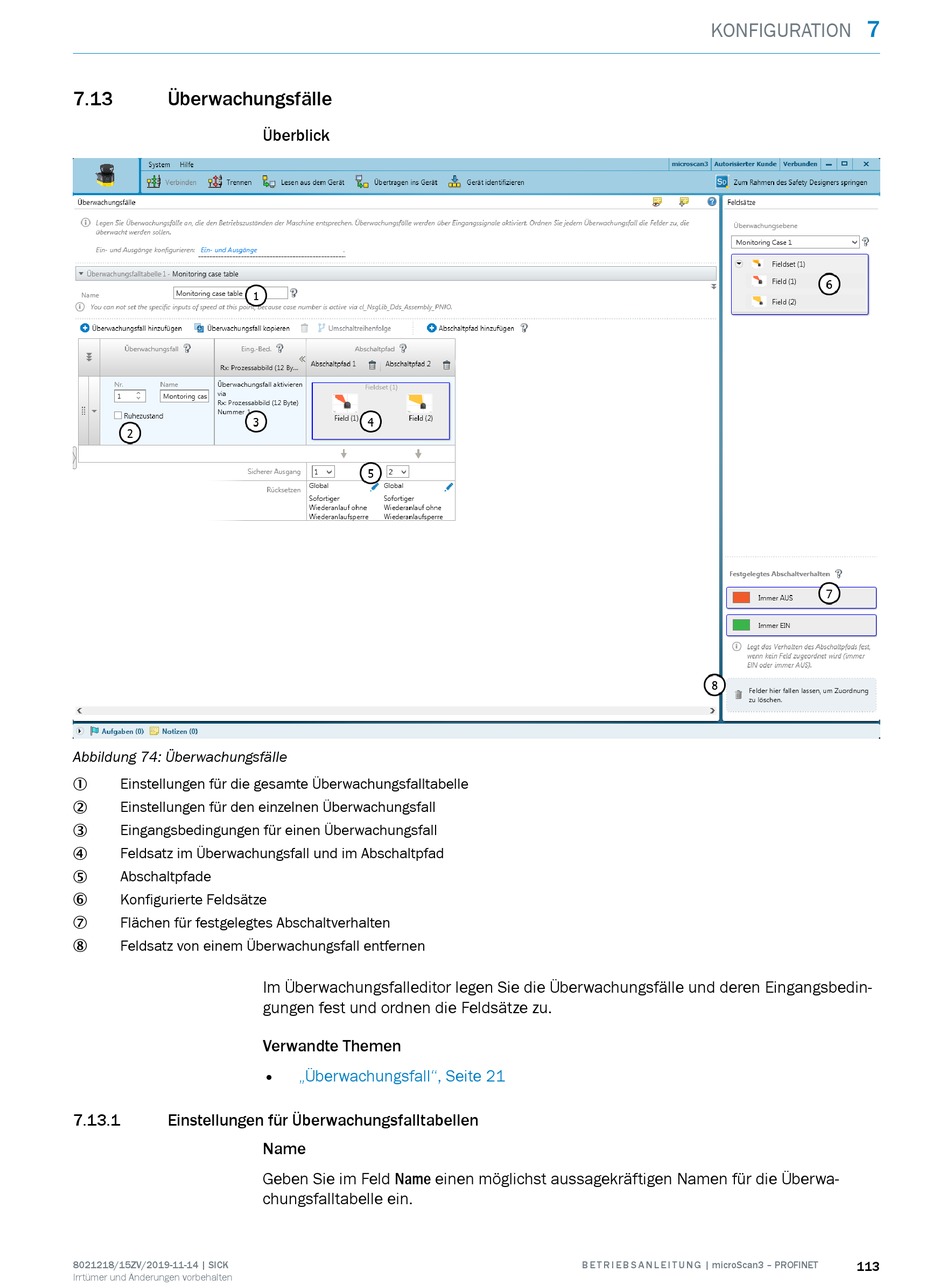

Abbildung 74: Überwachungsfälle
Einstellungen für die gesamte Überwachungsfalltabelle
1
Einstellungen für den einzelnen Überwachungsfall
2
Eingangsbedingungen für einen Überwachungsfall
3
Feldsatz im Überwachungsfall und im Abschaltpfad
4
Abschaltpfade
5
Konfigurierte Feldsätze
6
Flächen für festgelegtes Abschaltverhalten
7
Feldsatz von einem Überwachungsfall entfernen
8
7.13.1 Einstellungen für Überwachungsfalltabellen
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Im Überwachungsfalleditor legen Sie die Überwachungsfälle und deren Eingangsbedin‐
gungen fest und ordnen die Feldsätze zu.
Verwandte Themen
•
„Überwachungsfall", Seite 21
Name
Geben Sie im Feld Name einen möglichst aussagekräftigen Namen für die Überwa‐
chungsfalltabelle ein.
