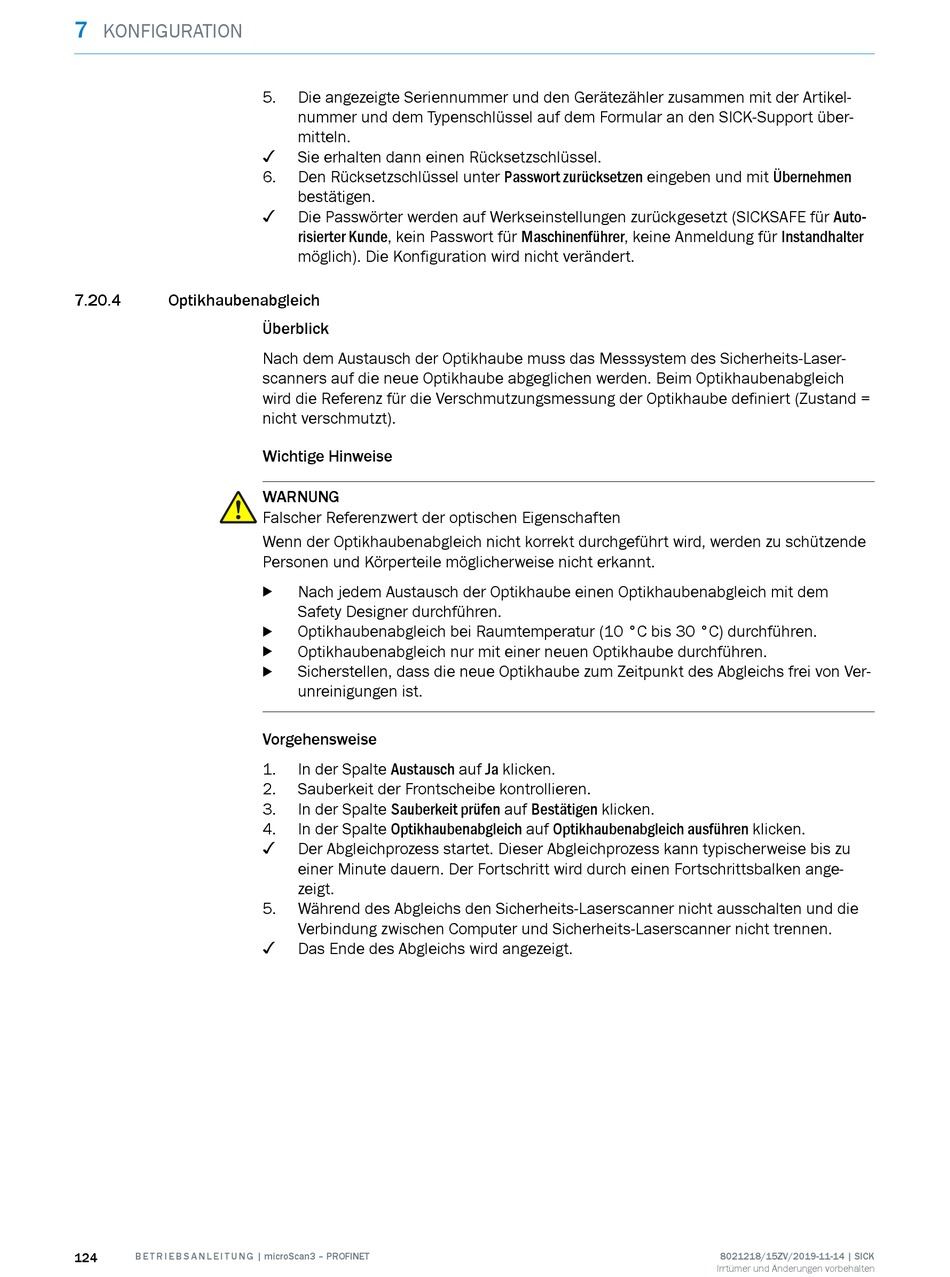

7
KONFIGURATION
7.20.4

Optikhaubenabgleich

124 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
5. Die angezeigte Seriennummer und den Gerätezähler zusammen mit der Artikel‐
nummer und dem Typenschlüssel auf dem Formular an den SICK-Support über‐
mitteln.
✓
Sie erhalten dann einen Rücksetzschlüssel.
6. Den Rücksetzschlüssel unter Passwort zurücksetzen eingeben und mit Übernehmen
bestätigen.
✓
Die Passwörter werden auf Werkseinstellungen zurückgesetzt (SICKSAFE für Auto‐
risierter Kunde, kein Passwort für Maschinenführer, keine Anmeldung für Instandhalter
möglich). Die Konfiguration wird nicht verändert.
Überblick
Nach dem Austausch der Optikhaube muss das Messsystem des Sicherheits-Laser‐
scanners auf die neue Optikhaube abgeglichen werden. Beim Optikhaubenabgleich
wird die Referenz für die Verschmutzungsmessung der Optikhaube definiert (Zustand =
nicht verschmutzt).
Wichtige Hinweise
WARNUNG
Falscher Referenzwert der optischen Eigenschaften
Wenn der Optikhaubenabgleich nicht korrekt durchgeführt wird, werden zu schützende
Personen und Körperteile möglicherweise nicht erkannt.
Nach jedem Austausch der Optikhaube einen Optikhaubenabgleich mit dem
b
Safety Designer durchführen.
Optikhaubenabgleich bei Raumtemperatur (10 °C bis 30 °C) durchführen.
b
Optikhaubenabgleich nur mit einer neuen Optikhaube durchführen.
b
Sicherstellen, dass die neue Optikhaube zum Zeitpunkt des Abgleichs frei von Ver‐
b
unreinigungen ist.
Vorgehensweise
1. In der Spalte Austausch auf Ja klicken.
2. Sauberkeit der Frontscheibe kontrollieren.
3. In der Spalte Sauberkeit prüfen auf Bestätigen klicken.
4. In der Spalte Optikhaubenabgleich auf Optikhaubenabgleich ausführen klicken.
✓
Der Abgleichprozess startet. Dieser Abgleichprozess kann typischerweise bis zu
einer Minute dauern. Der Fortschritt wird durch einen Fortschrittsbalken ange‐
zeigt.
5. Während des Abgleichs den Sicherheits-Laserscanner nicht ausschalten und die
Verbindung zwischen Computer und Sicherheits-Laserscanner nicht trennen.
✓
Das Ende des Abgleichs wird angezeigt.
