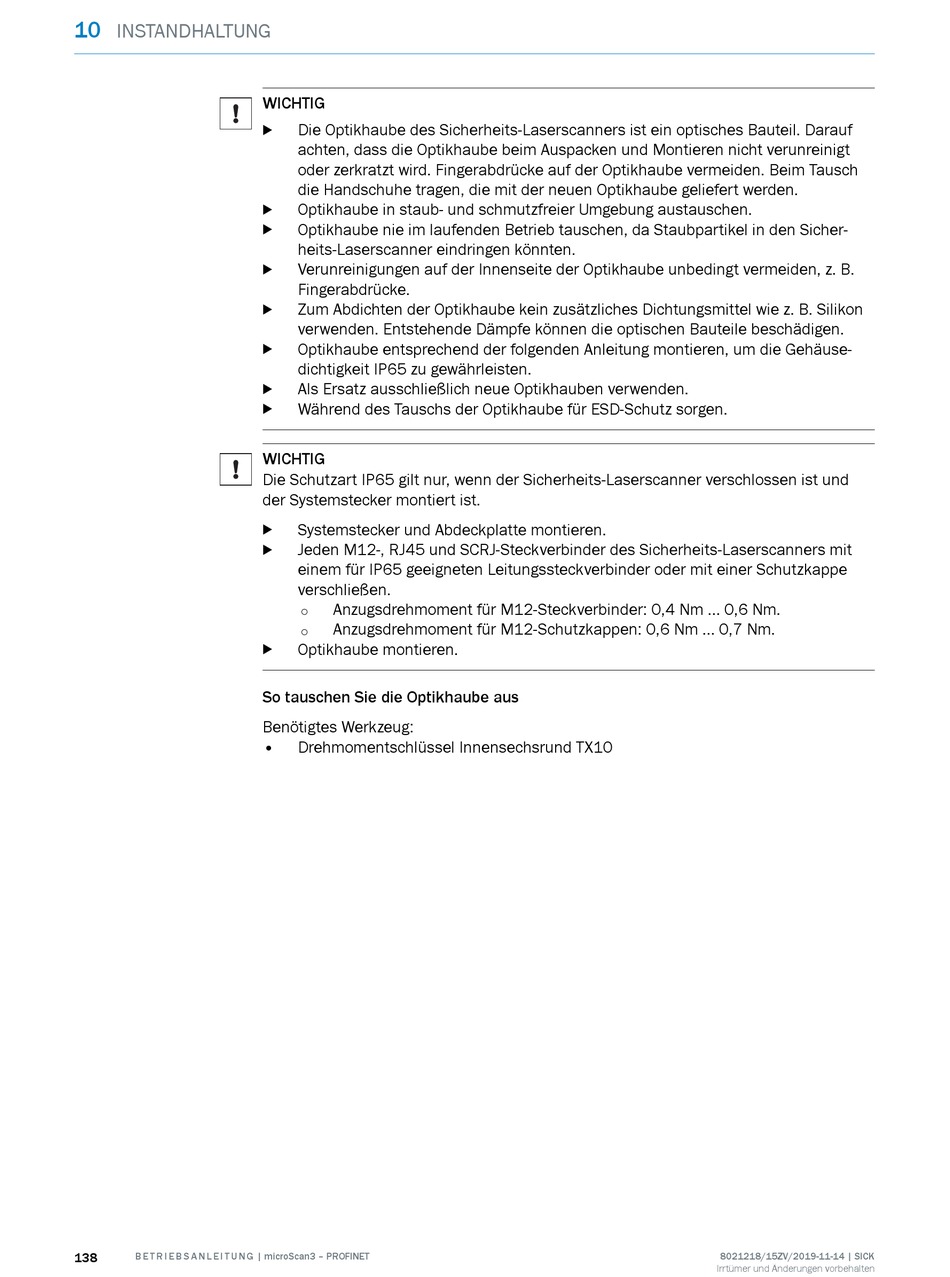

SICK microScan3 Betriebsanleitung Seite 138

10
INSTANDHALTUNG
138 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
WICHTIG
Die Optikhaube des Sicherheits-Laserscanners ist ein optisches Bauteil. Darauf
b
achten, dass die Optikhaube beim Auspacken und Montieren nicht verunreinigt
oder zerkratzt wird. Fingerabdrücke auf der Optikhaube vermeiden. Beim Tausch
die Handschuhe tragen, die mit der neuen Optikhaube geliefert werden.
Optikhaube in staub- und schmutzfreier Umgebung austauschen.
b
Optikhaube nie im laufenden Betrieb tauschen, da Staubpartikel in den Sicher‐
b
heits-Laserscanner eindringen könnten.
Verunreinigungen auf der Innenseite der Optikhaube unbedingt vermeiden, z. B.
b
Fingerabdrücke.
Zum Abdichten der Optikhaube kein zusätzliches Dichtungsmittel wie z. B. Silikon
b
verwenden. Entstehende Dämpfe können die optischen Bauteile beschädigen.
Optikhaube entsprechend der folgenden Anleitung montieren, um die Gehäuse‐
b
dichtigkeit IP65 zu gewährleisten.
Als Ersatz ausschließlich neue Optikhauben verwenden.
b
Während des Tauschs der Optikhaube für ESD-Schutz sorgen.
b
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-, RJ45 und SCRJ-Steckverbinder des Sicherheits-Laserscanners mit
b
einem für IP65 geeigneten Leitungssteckverbinder oder mit einer Schutzkappe
verschließen.
Anzugsdrehmoment für M12-Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für M12-Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
b
So tauschen Sie die Optikhaube aus
Benötigtes Werkzeug:
•
Drehmomentschlüssel Innensechsrund TX10
