Gefahrstellenabsicherung

42 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET

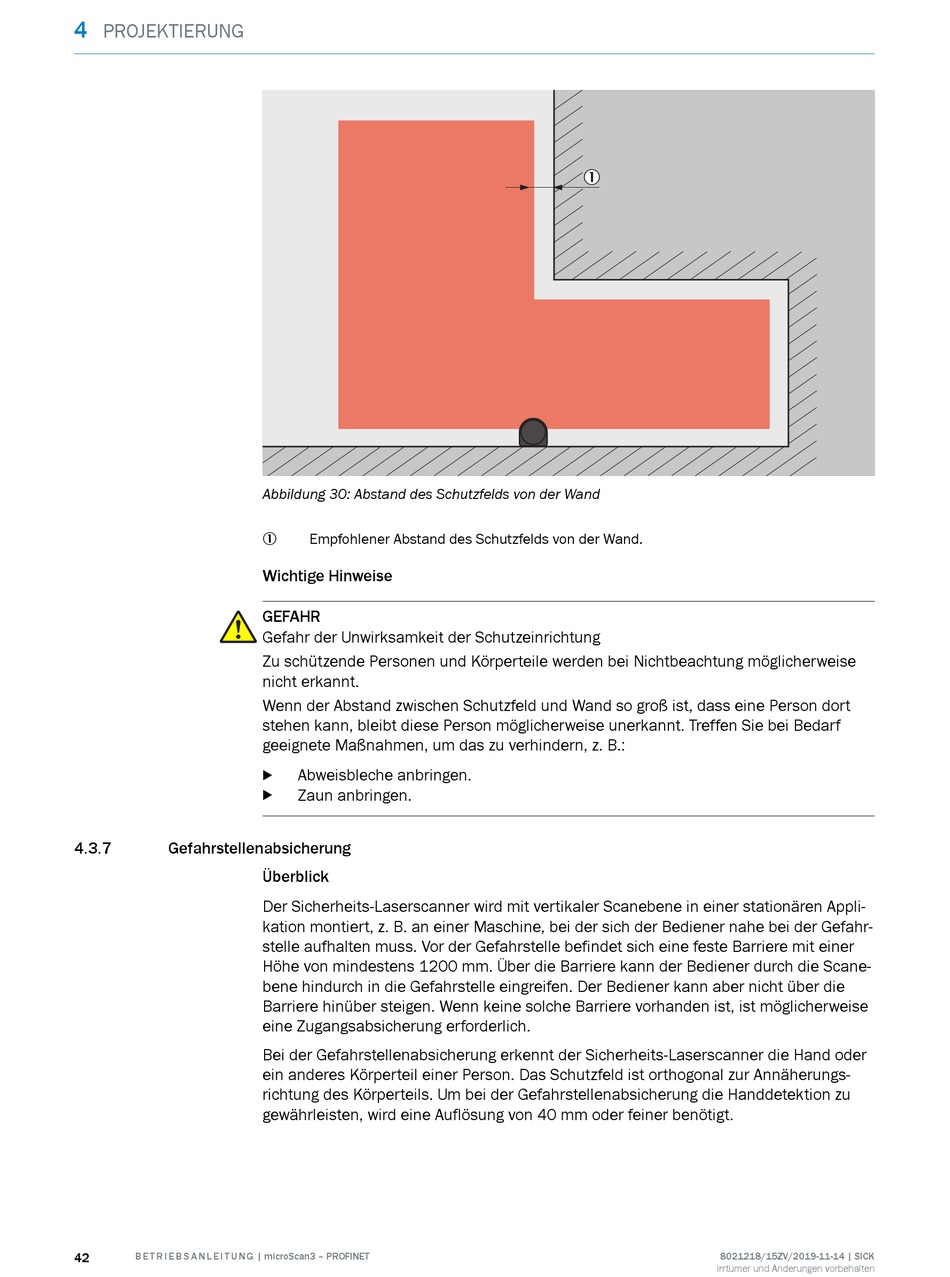

Abbildung 30: Abstand des Schutzfelds von der Wand
Empfohlener Abstand des Schutzfelds von der Wand.
1
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Wenn der Abstand zwischen Schutzfeld und Wand so groß ist, dass eine Person dort
stehen kann, bleibt diese Person möglicherweise unerkannt. Treffen Sie bei Bedarf
geeignete Maßnahmen, um das zu verhindern, z. B.:
Abweisbleche anbringen.
b
Zaun anbringen.
b
Überblick
Der Sicherheits-Laserscanner wird mit vertikaler Scanebene in einer stationären Appli‐
kation montiert, z. B. an einer Maschine, bei der sich der Bediener nahe bei der Gefahr‐
stelle aufhalten muss. Vor der Gefahrstelle befindet sich eine feste Barriere mit einer
Höhe von mindestens 1200 mm. Über die Barriere kann der Bediener durch die Scane‐
bene hindurch in die Gefahrstelle eingreifen. Der Bediener kann aber nicht über die
Barriere hinüber steigen. Wenn keine solche Barriere vorhanden ist, ist möglicherweise
eine Zugangsabsicherung erforderlich.
Bei der Gefahrstellenabsicherung erkennt der Sicherheits-Laserscanner die Hand oder
ein anderes Körperteil einer Person. Das Schutzfeld ist orthogonal zur Annäherungs‐
richtung des Körperteils. Um bei der Gefahrstellenabsicherung die Handdetektion zu
gewährleisten, wird eine Auflösung von 40 mm oder feiner benötigt.
