9
BEDIENUNG

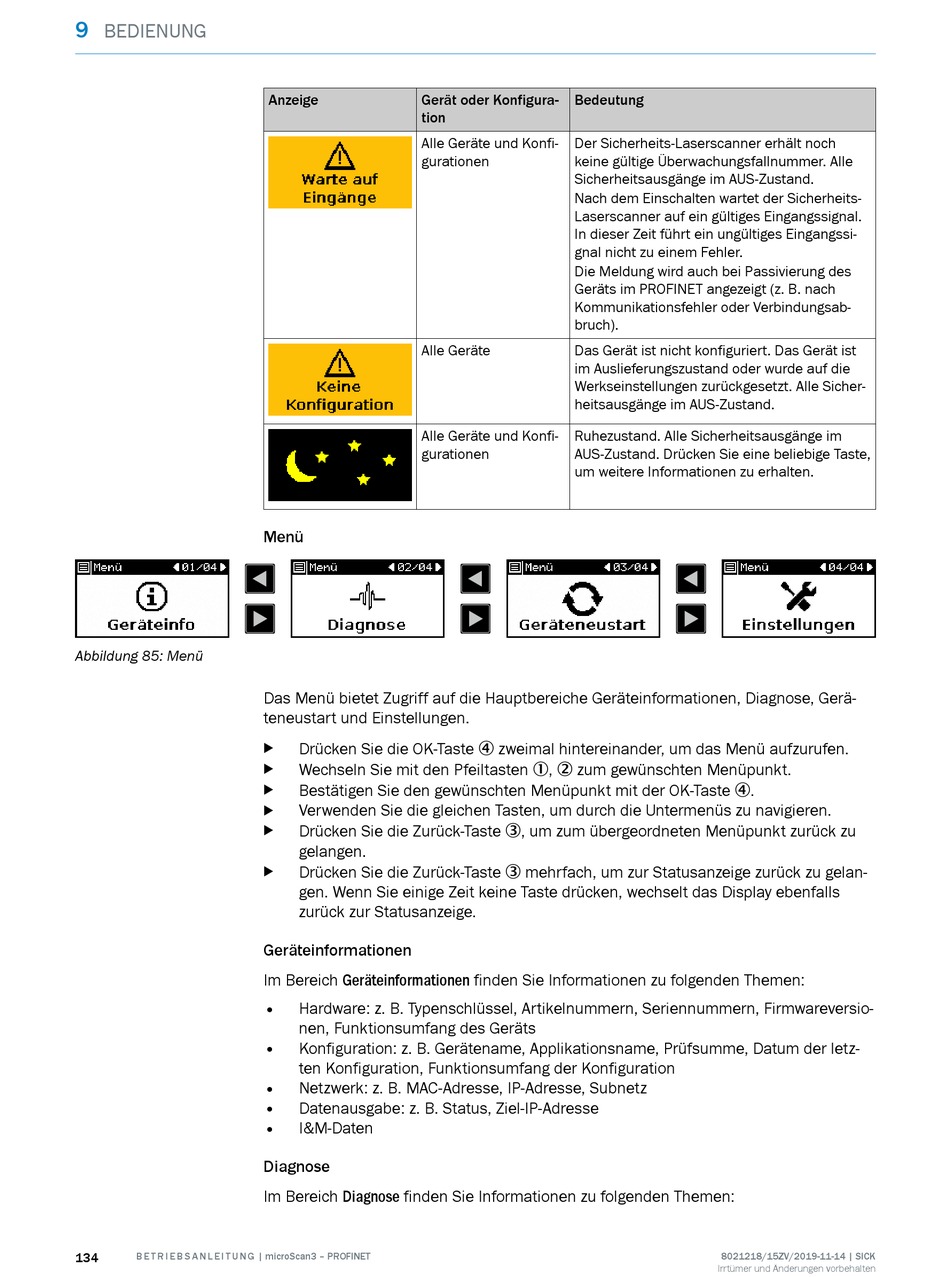

Abbildung 85: Menü
134 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Anzeige Gerät oder Konfigura‐
tion
Alle Geräte und Konfi‐
gurationen
Alle Geräte
Alle Geräte und Konfi‐
gurationen
Menü
Das Menü bietet Zugriff auf die Hauptbereiche Geräteinformationen, Diagnose, Gerä‐
teneustart und Einstellungen.
Drücken Sie die OK-Taste 4 zweimal hintereinander, um das Menü aufzurufen.
b
Wechseln Sie mit den Pfeiltasten 1, 2 zum gewünschten Menüpunkt.
b
Bestätigen Sie den gewünschten Menüpunkt mit der OK-Taste 4.
b
Verwenden Sie die gleichen Tasten, um durch die Untermenüs zu navigieren.
b
Drücken Sie die Zurück-Taste 3, um zum übergeordneten Menüpunkt zurück zu
b
gelangen.
Drücken Sie die Zurück-Taste 3 mehrfach, um zur Statusanzeige zurück zu gelan‐
b
gen. Wenn Sie einige Zeit keine Taste drücken, wechselt das Display ebenfalls
zurück zur Statusanzeige.
Geräteinformationen
Im Bereich Geräteinformationen finden Sie Informationen zu folgenden Themen:
• Hardware: z. B. Typenschlüssel, Artikelnummern, Seriennummern, Firmwareversio‐
nen, Funktionsumfang des Geräts
• Konfiguration: z. B. Gerätename, Applikationsname, Prüfsumme, Datum der letz‐
ten Konfiguration, Funktionsumfang der Konfiguration
• Netzwerk: z. B. MAC-Adresse, IP-Adresse, Subnetz
• Datenausgabe: z. B. Status, Ziel-IP-Adresse
• I&M-Daten
Diagnose
Im Bereich Diagnose finden Sie Informationen zu folgenden Themen:
Bedeutung
Der Sicherheits-Laserscanner erhält noch
keine gültige Überwachungsfallnummer. Alle
Sicherheitsausgänge im AUS-Zustand.
Nach dem Einschalten wartet der Sicherheits-
Laserscanner auf ein gültiges Eingangssignal.
In dieser Zeit führt ein ungültiges Eingangssi‐
gnal nicht zu einem Fehler.
Die Meldung wird auch bei Passivierung des
Geräts im PROFINET angezeigt (z. B. nach
Kommunikationsfehler oder Verbindungsab‐
bruch).
Das Gerät ist nicht konfiguriert. Das Gerät ist
im Auslieferungszustand oder wurde auf die
Werkseinstellungen zurückgesetzt. Alle Sicher‐
heitsausgänge im AUS-Zustand.
Ruhezustand. Alle Sicherheitsausgänge im
AUS-Zustand. Drücken Sie eine beliebige Taste,
um weitere Informationen zu erhalten.
