7
KONFIGURATION
7.9 Überwachungsebene

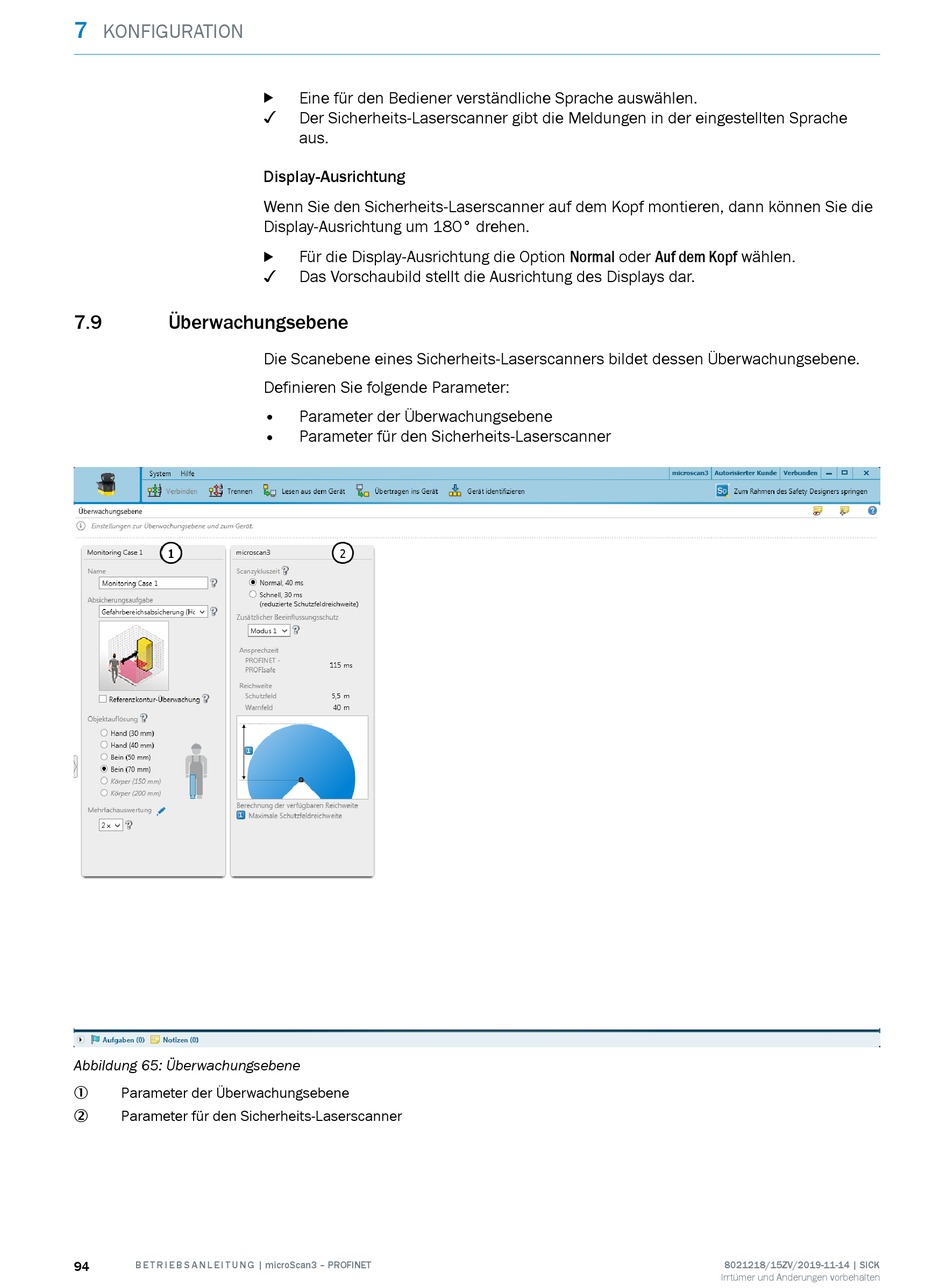

Abbildung 65: Überwachungsebene
Parameter der Überwachungsebene
1
Parameter für den Sicherheits-Laserscanner
2
94 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Eine für den Bediener verständliche Sprache auswählen.
b
✓
Der Sicherheits-Laserscanner gibt die Meldungen in der eingestellten Sprache
aus.
Display-Ausrichtung
Wenn Sie den Sicherheits-Laserscanner auf dem Kopf montieren, dann können Sie die
Display-Ausrichtung um 180° drehen.
Für die Display-Ausrichtung die Option Normal oder Auf dem Kopf wählen.
b
✓
Das Vorschaubild stellt die Ausrichtung des Displays dar.
Die Scanebene eines Sicherheits-Laserscanners bildet dessen Überwachungsebene.
Definieren Sie folgende Parameter:
•
Parameter der Überwachungsebene
•
Parameter für den Sicherheits-Laserscanner
