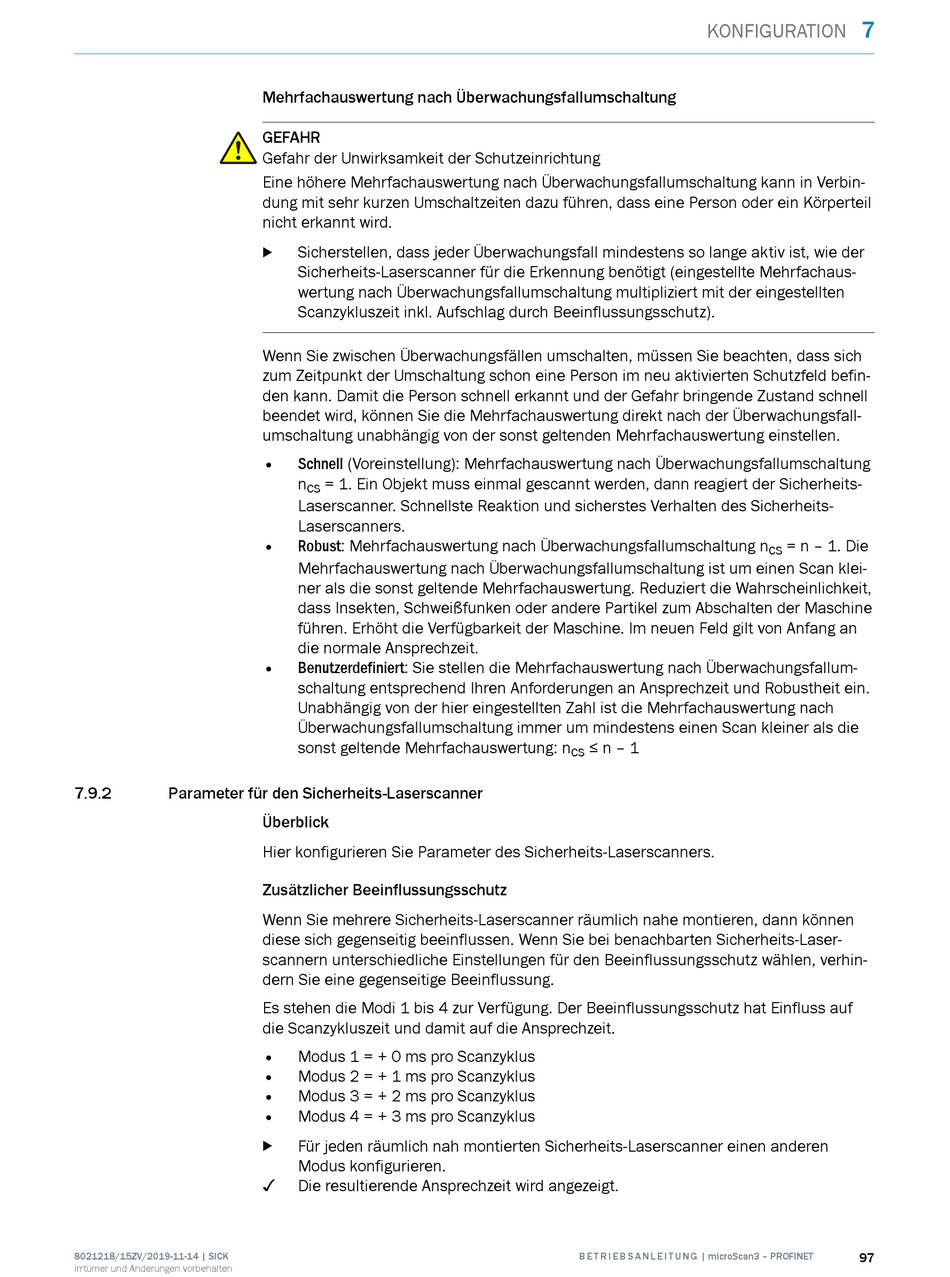

7.9.2 Parameter für den Sicherheits-Laserscanner
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Mehrfachauswertung nach Überwachungsfallumschaltung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Eine höhere Mehrfachauswertung nach Überwachungsfallumschaltung kann in Verbin‐
dung mit sehr kurzen Umschaltzeiten dazu führen, dass eine Person oder ein Körperteil
nicht erkannt wird.
Sicherstellen, dass jeder Überwachungsfall mindestens so lange aktiv ist, wie der
b
Sicherheits-Laserscanner für die Erkennung benötigt (eingestellte Mehrfachaus‐
wertung nach Überwachungsfallumschaltung multipliziert mit der eingestellten
Scanzykluszeit inkl. Aufschlag durch Beeinflussungsschutz).
Wenn Sie zwischen Überwachungsfällen umschalten, müssen Sie beachten, dass sich
zum Zeitpunkt der Umschaltung schon eine Person im neu aktivierten Schutzfeld befin‐
den kann. Damit die Person schnell erkannt und der Gefahr bringende Zustand schnell
beendet wird, können Sie die Mehrfachauswertung direkt nach der Überwachungsfall‐
umschaltung unabhängig von der sonst geltenden Mehrfachauswertung einstellen.
• Schnell (Voreinstellung): Mehrfachauswertung nach Überwachungsfallumschaltung
n = 1. Ein Objekt muss einmal gescannt werden, dann reagiert der Sicherheits-
CS
Laserscanner. Schnellste Reaktion und sicherstes Verhalten des Sicherheits-
Laserscanners.
• Robust: Mehrfachauswertung nach Überwachungsfallumschaltung n
Mehrfachauswertung nach Überwachungsfallumschaltung ist um einen Scan klei‐
ner als die sonst geltende Mehrfachauswertung. Reduziert die Wahrscheinlichkeit,
dass Insekten, Schweißfunken oder andere Partikel zum Abschalten der Maschine
führen. Erhöht die Verfügbarkeit der Maschine. Im neuen Feld gilt von Anfang an
die normale Ansprechzeit.
• Benutzerdefiniert: Sie stellen die Mehrfachauswertung nach Überwachungsfallum‐
schaltung entsprechend Ihren Anforderungen an Ansprechzeit und Robustheit ein.
Unabhängig von der hier eingestellten Zahl ist die Mehrfachauswertung nach
Überwachungsfallumschaltung immer um mindestens einen Scan kleiner als die
sonst geltende Mehrfachauswertung: n
Überblick
Hier konfigurieren Sie Parameter des Sicherheits-Laserscanners.
Zusätzlicher Beeinflussungsschutz
Wenn Sie mehrere Sicherheits-Laserscanner räumlich nahe montieren, dann können
diese sich gegenseitig beeinflussen. Wenn Sie bei benachbarten Sicherheits-Laser‐
scannern unterschiedliche Einstellungen für den Beeinflussungsschutz wählen, verhin‐
dern Sie eine gegenseitige Beeinflussung.
Es stehen die Modi 1 bis 4 zur Verfügung. Der Beeinflussungsschutz hat Einfluss auf
die Scanzykluszeit und damit auf die Ansprechzeit.
• Modus 1 = + 0 ms pro Scanzyklus
• Modus 2 = + 1 ms pro Scanzyklus
• Modus 3 = + 2 ms pro Scanzyklus
• Modus 4 = + 3 ms pro Scanzyklus
Für jeden räumlich nah montierten Sicherheits-Laserscanner einen anderen
b
Modus konfigurieren.
✓
Die resultierende Ansprechzeit wird angezeigt.
KONFIGURATION
≤ n – 1
CS
