7.10

Referenzkonturfeld

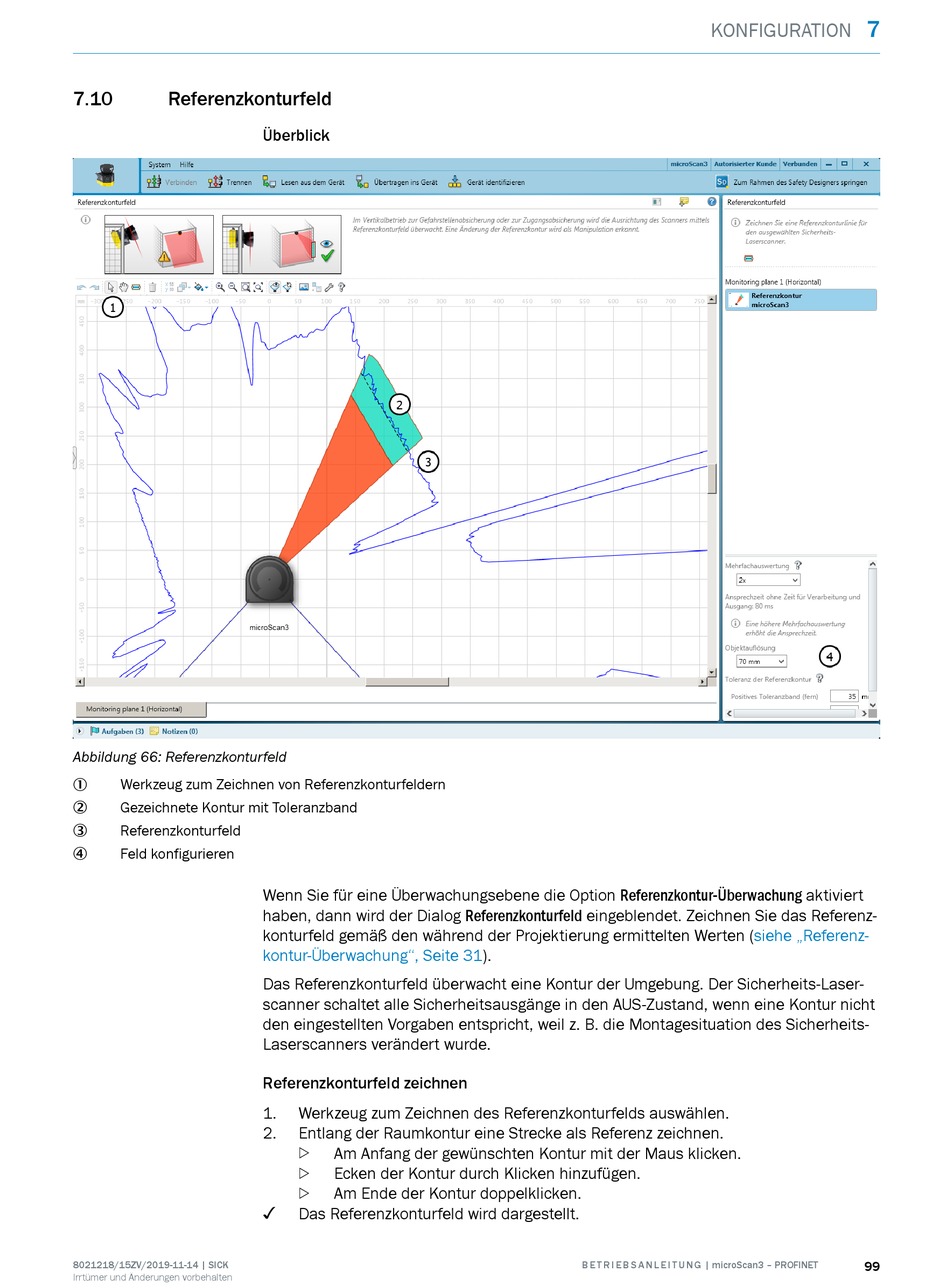

Abbildung 66: Referenzkonturfeld
Werkzeug zum Zeichnen von Referenzkonturfeldern
1
Gezeichnete Kontur mit Toleranzband
2
Referenzkonturfeld
3
Feld konfigurieren
4
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
Wenn Sie für eine Überwachungsebene die Option Referenzkontur-Überwachung aktiviert
haben, dann wird der Dialog Referenzkonturfeld eingeblendet. Zeichnen Sie das Referenz‐
konturfeld gemäß den während der Projektierung ermittelten Werten
kontur-Überwachung", Seite
Das Referenzkonturfeld überwacht eine Kontur der Umgebung. Der Sicherheits-Laser‐
scanner schaltet alle Sicherheitsausgänge in den AUS-Zustand, wenn eine Kontur nicht
den eingestellten Vorgaben entspricht, weil z. B. die Montagesituation des Sicherheits-
Laserscanners verändert wurde.
Referenzkonturfeld zeichnen
1. Werkzeug zum Zeichnen des Referenzkonturfelds auswählen.
2. Entlang der Raumkontur eine Strecke als Referenz zeichnen.
Am Anfang der gewünschten Kontur mit der Maus klicken.
w
Ecken der Kontur durch Klicken hinzufügen.
w
Am Ende der Kontur doppelklicken.
w
✓
Das Referenzkonturfeld wird dargestellt.
31).
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
7
KONFIGURATION
(siehe „Referenz‐
99
