13
TECHNISCHE DATEN
186 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
112
Ø 99,5

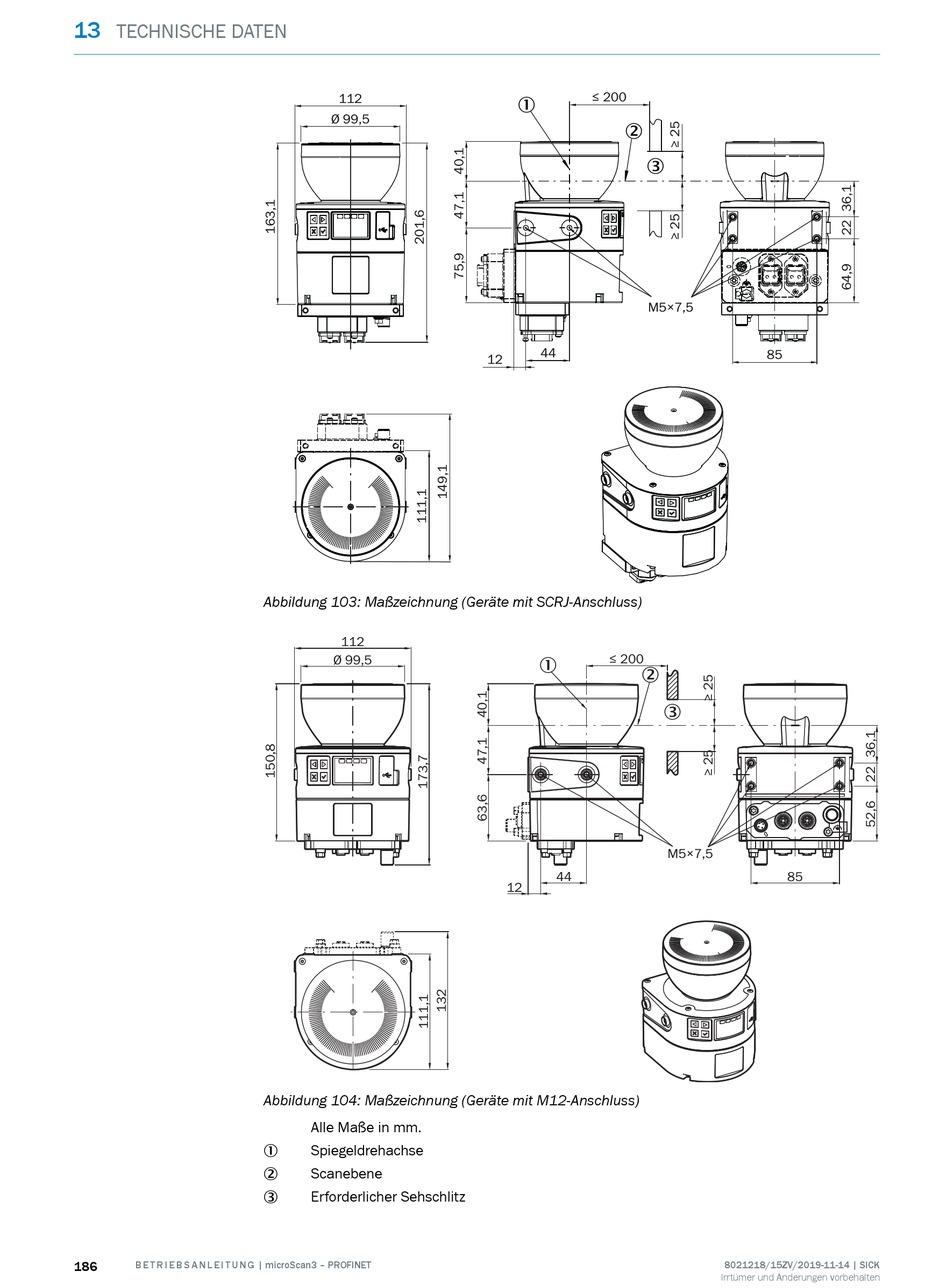

Abbildung 103: Maßzeichnung (Geräte mit SCRJ-Anschluss)
112
Ø 99,5
Abbildung 104: Maßzeichnung (Geräte mit M12-Anschluss)
Alle Maße in mm.
Spiegeldrehachse
1
Scanebene
2
Erforderlicher Sehschlitz
3
≤ 200
1
2
3
M5×7,5
44
12
≤ 200
1
2
3
44
12
85
M5×7,5
85
