8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
3
4
2
1

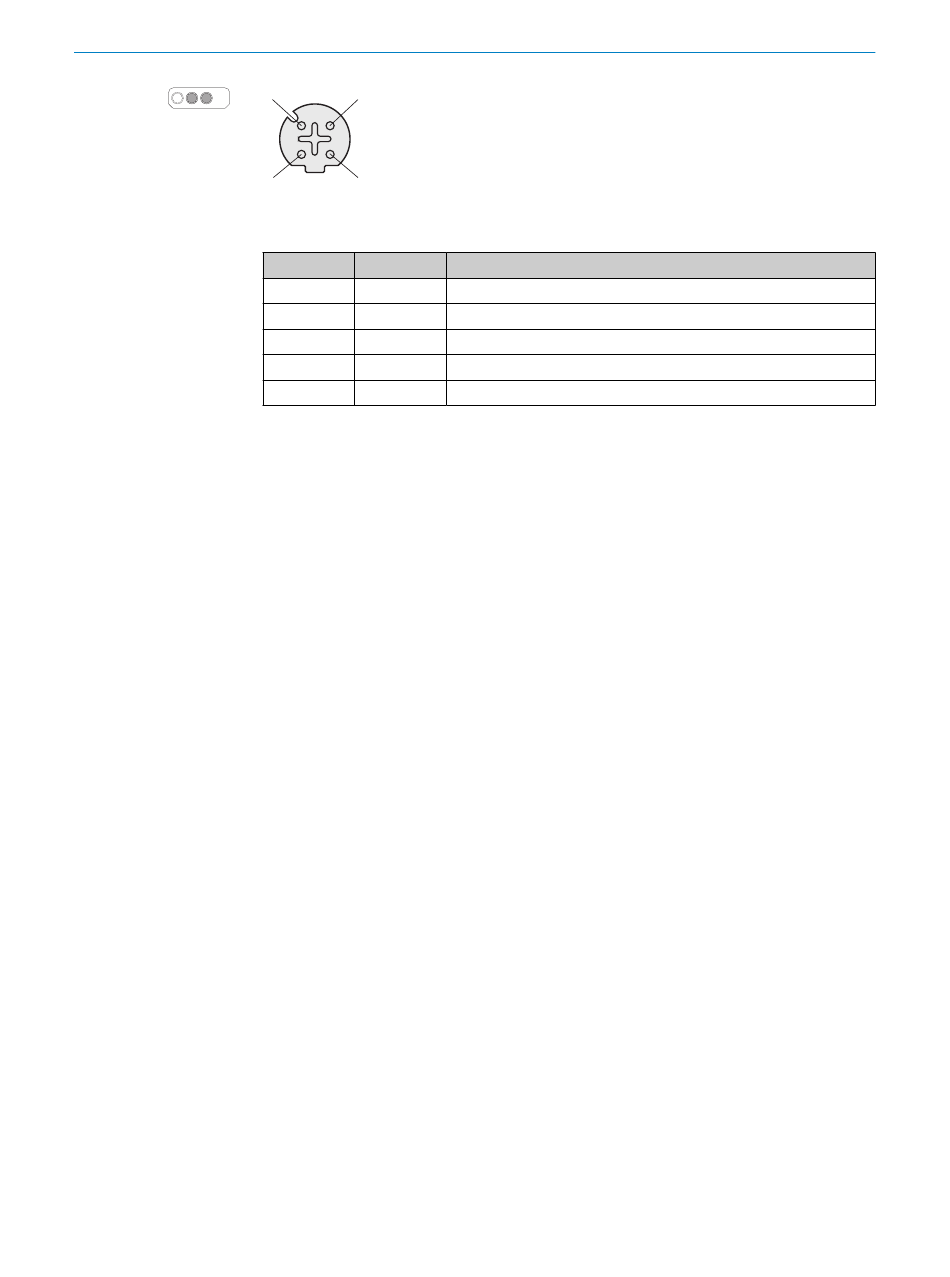

Abbildung 56: Anschlussbelegung Ethernet (Dose, M12, 4-polig, D-codiert)
Tabelle 11: Anschlussbelegung Ethernet
Pin
Bezeichnung Funktion
1
TX+
2
RX+
3
TX–
4
RX–
Gewinde
SH
ELEKTRISCHE INSTALLATION
Sendedaten +
Empfangsdaten +
Sendedaten –
Empfangsdaten –
Abschirmung
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
6
79
