16.2

Anschlusstechnik

8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Spiegeldrehachse
1
Scanebene
2

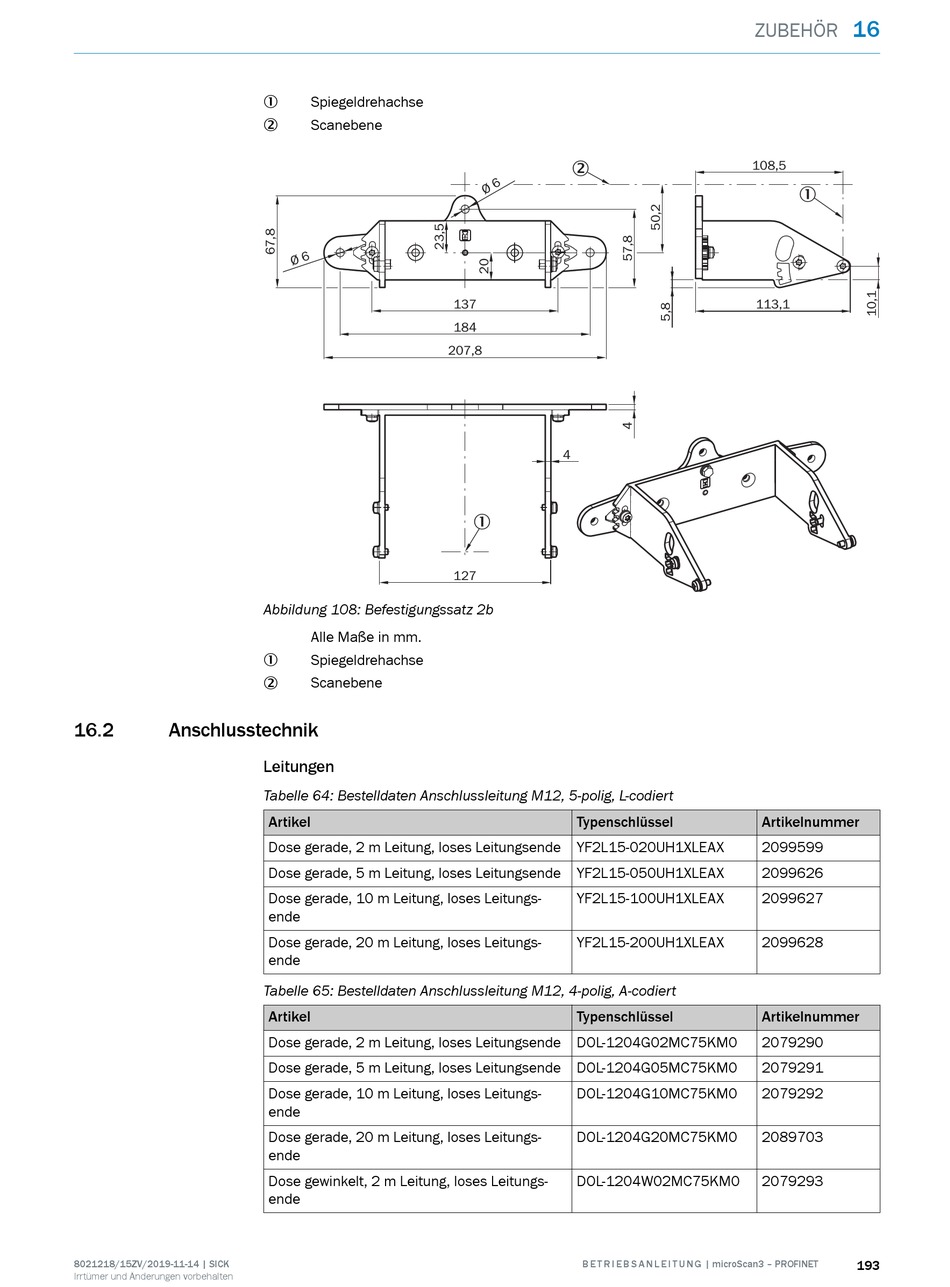

Abbildung 108: Befestigungssatz 2b
Alle Maße in mm.
Spiegeldrehachse
1
Scanebene
2
Leitungen
Tabelle 64: Bestelldaten Anschlussleitung M12, 5-polig, L-codiert
Artikel
Dose gerade, 2 m Leitung, loses Leitungsende YF2L15-020UH1XLEAX
Dose gerade, 5 m Leitung, loses Leitungsende YF2L15-050UH1XLEAX
Dose gerade, 10 m Leitung, loses Leitungs‐
ende
Dose gerade, 20 m Leitung, loses Leitungs‐
ende
Tabelle 65: Bestelldaten Anschlussleitung M12, 4-polig, A-codiert
Artikel
Dose gerade, 2 m Leitung, loses Leitungsende DOL-1204G02MC75KM0
Dose gerade, 5 m Leitung, loses Leitungsende DOL-1204G05MC75KM0
Dose gerade, 10 m Leitung, loses Leitungs‐
ende
Dose gerade, 20 m Leitung, loses Leitungs‐
ende
Dose gewinkelt, 2 m Leitung, loses Leitungs‐
ende
2
137
184
207,8
4
1
127
Typenschlüssel
YF2L15-100UH1XLEAX
YF2L15-200UH1XLEAX
Typenschlüssel
DOL-1204G10MC75KM0
DOL-1204G20MC75KM0
DOL-1204W02MC75KM0
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
16
ZUBEHÖR
108,5
1
113,1
Artikelnummer
2099599
2099626
2099627
2099628
Artikelnummer
2079290
2079291
2079292
2089703
2079293
