TECHNISCHE DATEN
174 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
R [%]
500 6
200
100
5
4
50
20
3
10
5
2
1
2
1
5 10

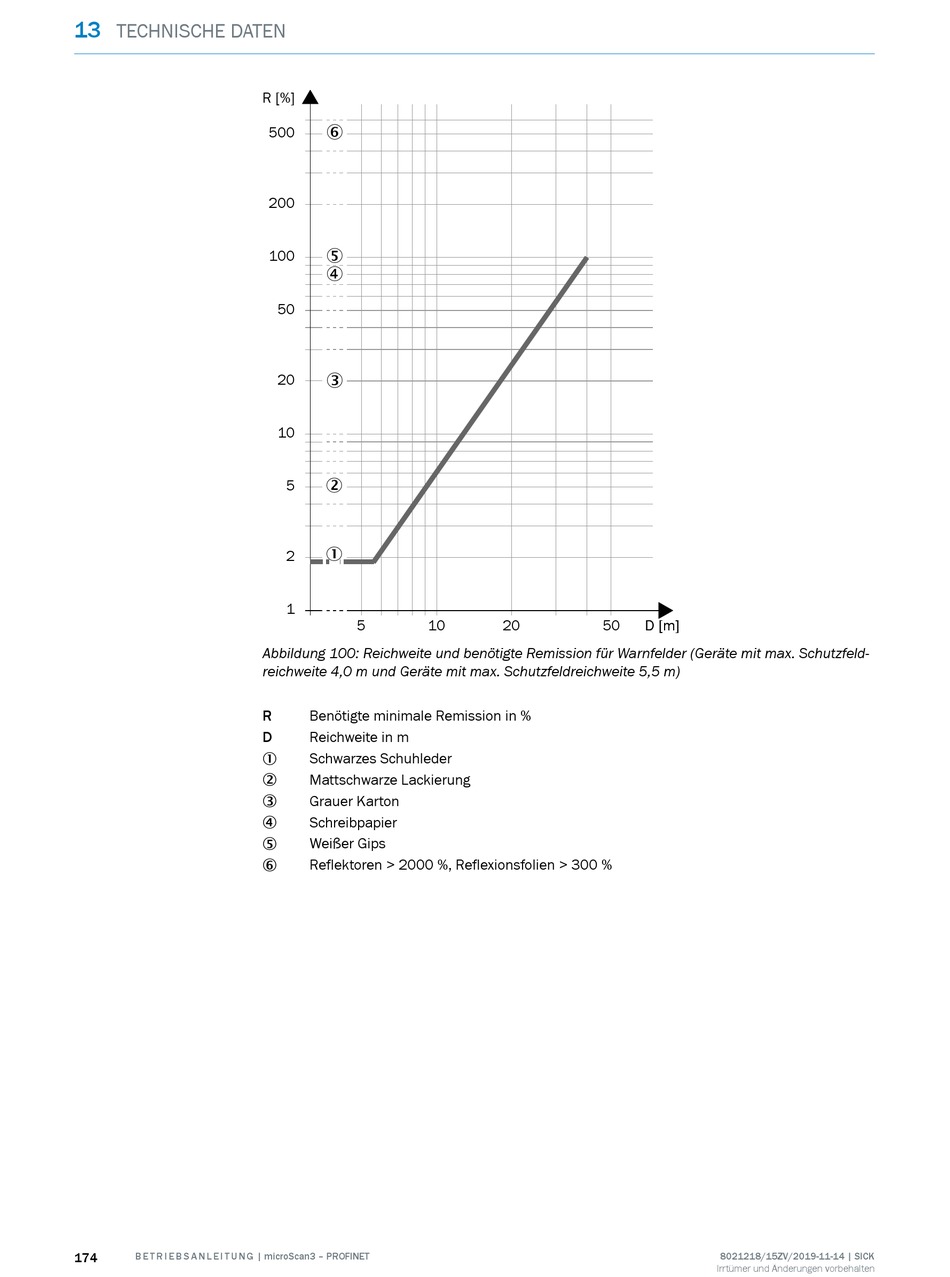

Abbildung 100: Reichweite und benötigte Remission für Warnfelder (Geräte mit max. Schutzfeld‐
reichweite 4,0 m und Geräte mit max. Schutzfeldreichweite 5,5 m)
R Benötigte minimale Remission in %
D Reichweite in m
Schwarzes Schuhleder
1
Mattschwarze Lackierung
2
Grauer Karton
3
Schreibpapier
4
Weißer Gips
5
Reflektoren > 2000 %, Reflexionsfolien > 300 %
6
20 50 D [m] D [m]
