9
BEDIENUNG
9.4

Tasten und Display

130 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
1 2 3 4

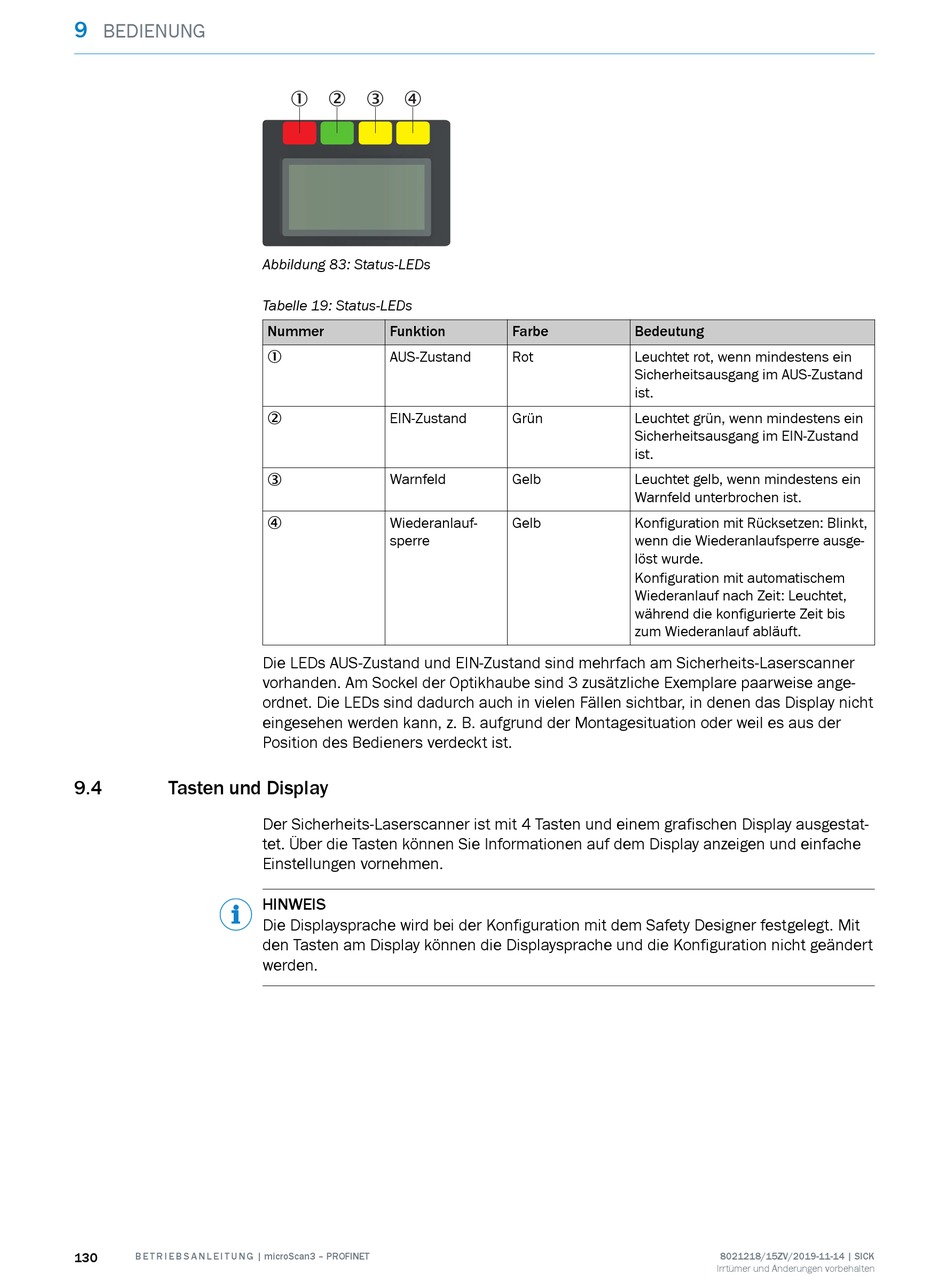

Abbildung 83: Status-LEDs
Tabelle 19: Status-LEDs
Nummer Funktion
AUS-Zustand
1
EIN-Zustand
2
Warnfeld
3
Wiederanlauf‐
4
sperre
Die LEDs AUS-Zustand und EIN-Zustand sind mehrfach am Sicherheits-Laserscanner
vorhanden. Am Sockel der Optikhaube sind 3 zusätzliche Exemplare paarweise ange‐
ordnet. Die LEDs sind dadurch auch in vielen Fällen sichtbar, in denen das Display nicht
eingesehen werden kann, z. B. aufgrund der Montagesituation oder weil es aus der
Position des Bedieners verdeckt ist.
Der Sicherheits-Laserscanner ist mit 4 Tasten und einem grafischen Display ausgestat‐
tet. Über die Tasten können Sie Informationen auf dem Display anzeigen und einfache
Einstellungen vornehmen.
HINWEIS
Die Displaysprache wird bei der Konfiguration mit dem Safety Designer festgelegt. Mit
den Tasten am Display können die Displaysprache und die Konfiguration nicht geändert
werden.
Farbe Bedeutung
Rot Leuchtet rot, wenn mindestens ein
Sicherheitsausgang im AUS-Zustand
ist.
Grün Leuchtet grün, wenn mindestens ein
Sicherheitsausgang im EIN-Zustand
ist.
Gelb Leuchtet gelb, wenn mindestens ein
Warnfeld unterbrochen ist.
Gelb Konfiguration mit Rücksetzen: Blinkt,
wenn die Wiederanlaufsperre ausge‐
löst wurde.
Konfiguration mit automatischem
Wiederanlauf nach Zeit: Leuchtet,
während die konfigurierte Zeit bis
zum Wiederanlauf abläuft.
