3
PRODUKTBESCHREIBUNG
3.2.7

Feldsatz

20 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Konturerkennungsfeld
Das Konturerkennungsfeld überwacht eine Kontur der Umgebung. Der Sicherheits-
Laserscanner schaltet die zugehörigen Sicherheitsausgänge in den AUS-Zustand, wenn
eine Kontur nicht den eingestellten Vorgaben entspricht, weil z. B. eine Tür oder Klappe
geöffnet ist.
Das Konturerkennungsfeld dient der Erkennung von Änderungen in der Umgebung und
schaltet nur die im aktuellen Überwachungsfall dafür vorgesehenen Ausgänge. Im
Gegensatz dazu dient das Referenzkonturfeld der Erkennung von Änderungen am
Sicherheits-Laserscanner und schaltet alle Sicherheitsausgänge.
Warnfeld
Das Warnfeld überwacht größere Bereiche als das Schutzfeld. Mit dem Warnfeld kön‐
nen einfache Schaltfunktionen ausgelöst werden, z. B. kann bei Annäherung einer Per‐
son eine Warnleuchte oder ein akustisches Signal ausgelöst werden, noch bevor die
Person das Schutzfeld betritt.
Das Warnfeld darf nicht für sicherheitsgerichtete Anwendungen verwendet werden.

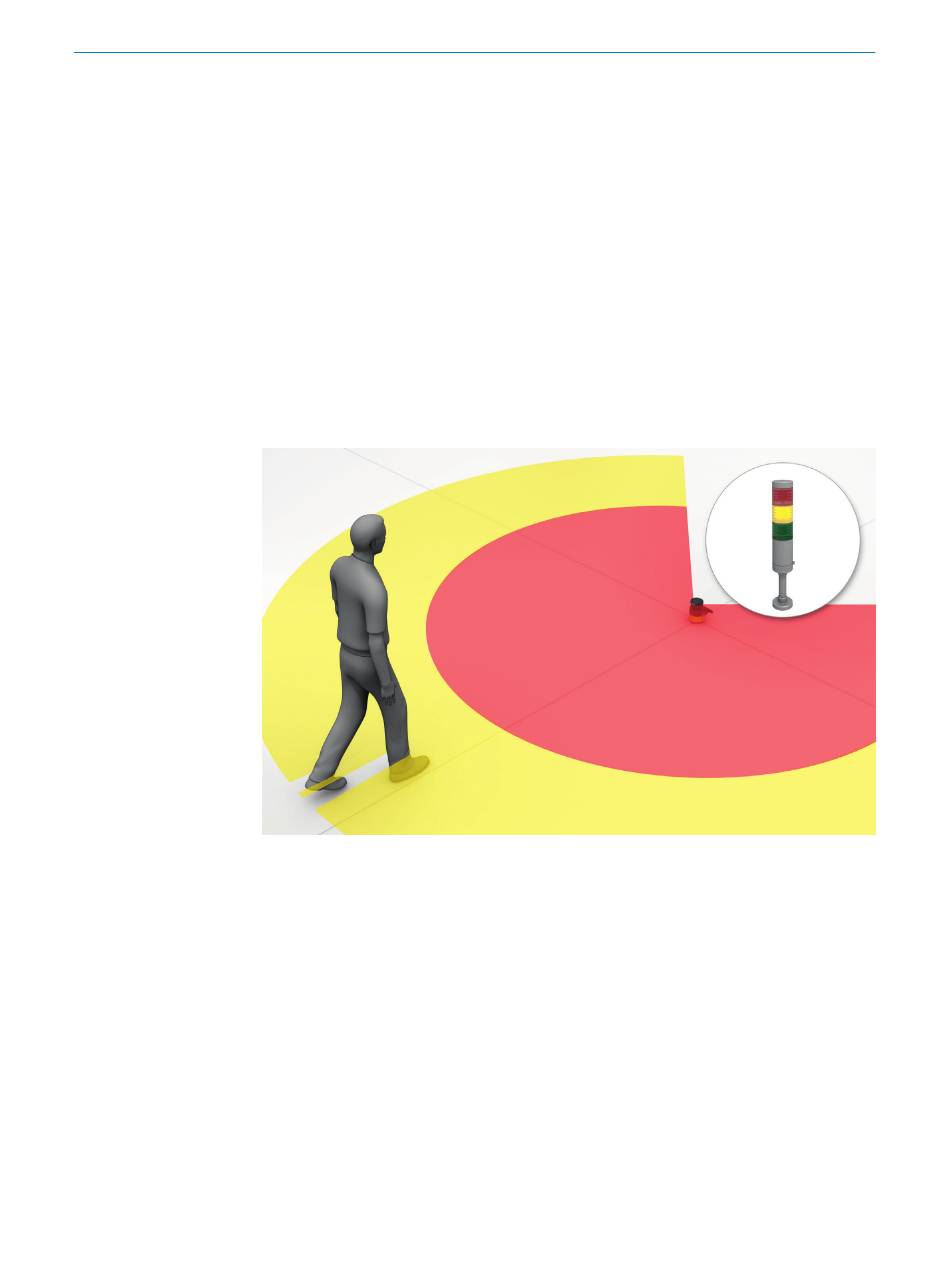

Abbildung 8: Warnfeld, in diesem Dokument gelb oder orange dargestellt
Ein Feldsatz besteht aus einem oder mehreren Feldern. Die Felder eines Feldsatzes
werden simultan überwacht.
Ein Feldsatz kann verschiedene Feldarten enthalten.
Ein typischer Anwendungsfall ist die Verwendung eines Schutzfelds mit einem oder
mehreren Warnfeldern: Wenn ein Fahrzeug sich einer Person nähert, löst ein Warnfeld
ein optisches oder akustisches Signal aus. Wenn die Person darauf nicht reagiert und
das Fahrzeug sich weiter nähert, detektiert der Sicherheits-Laserscanner ein Objekt im
Schutzfeld und schaltet die zugehörigen Sicherheitsausgänge in den AUS-Zustand. Das
Fahrzeug hält an, bevor es die Person erreicht.
