Ereignishistorie - Sick Microscan3 Betriebsanleitung

11.4.2

Ereignishistorie

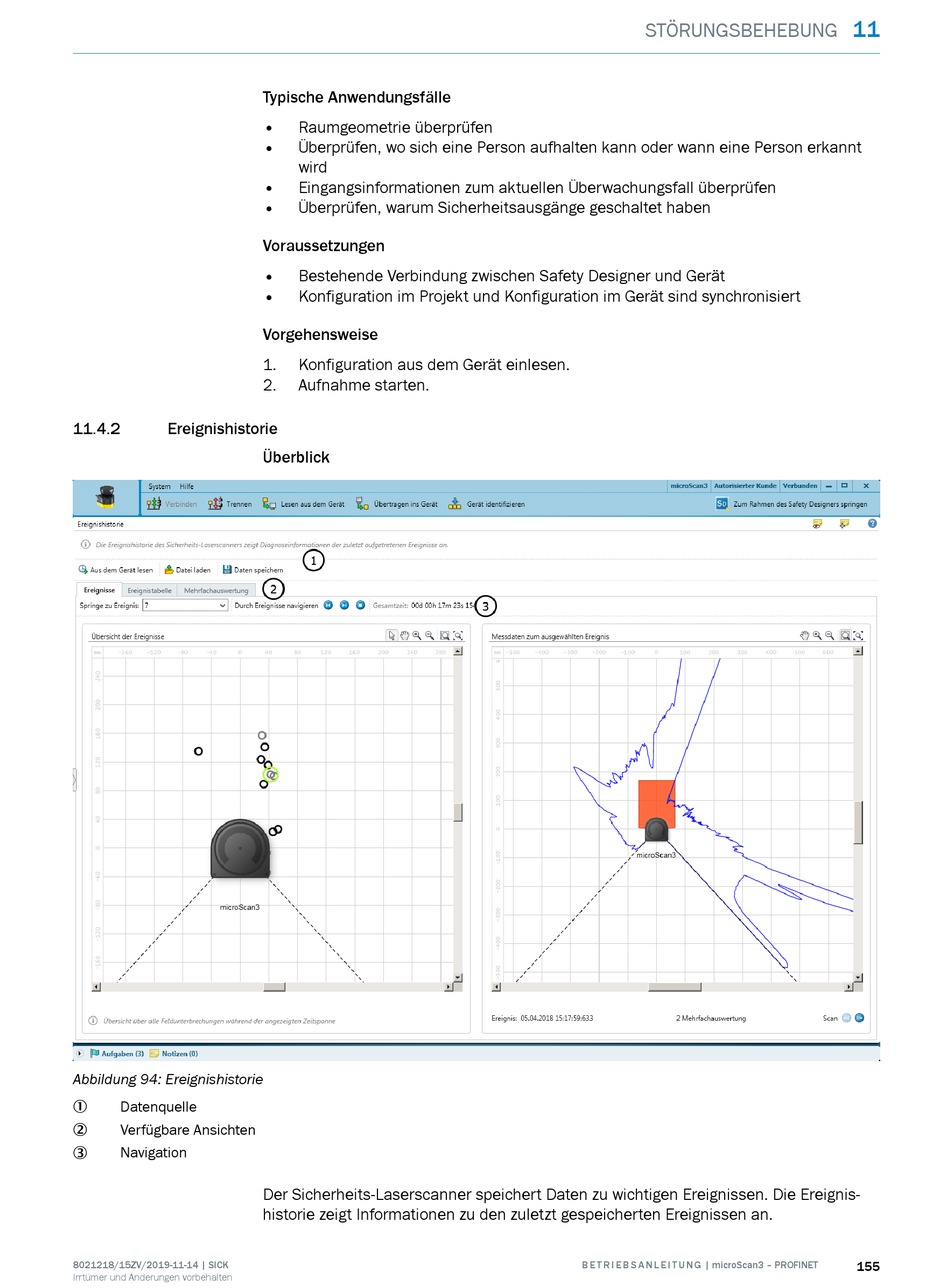

Abbildung 94: Ereignishistorie
Datenquelle
1
Verfügbare Ansichten
2
Navigation
3
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
Typische Anwendungsfälle
• Raumgeometrie überprüfen
• Überprüfen, wo sich eine Person aufhalten kann oder wann eine Person erkannt
wird
• Eingangsinformationen zum aktuellen Überwachungsfall überprüfen
• Überprüfen, warum Sicherheitsausgänge geschaltet haben
Voraussetzungen
• Bestehende Verbindung zwischen Safety Designer und Gerät
• Konfiguration im Projekt und Konfiguration im Gerät sind synchronisiert
Vorgehensweise
1. Konfiguration aus dem Gerät einlesen.
2. Aufnahme starten.
Überblick
Der Sicherheits-Laserscanner speichert Daten zu wichtigen Ereignissen. Die Ereignis‐
historie zeigt Informationen zu den zuletzt gespeicherten Ereignissen an.
STÖRUNGSBEHEBUNG
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
11
155
