Einbindung in die elektrische Steuerung

54 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET

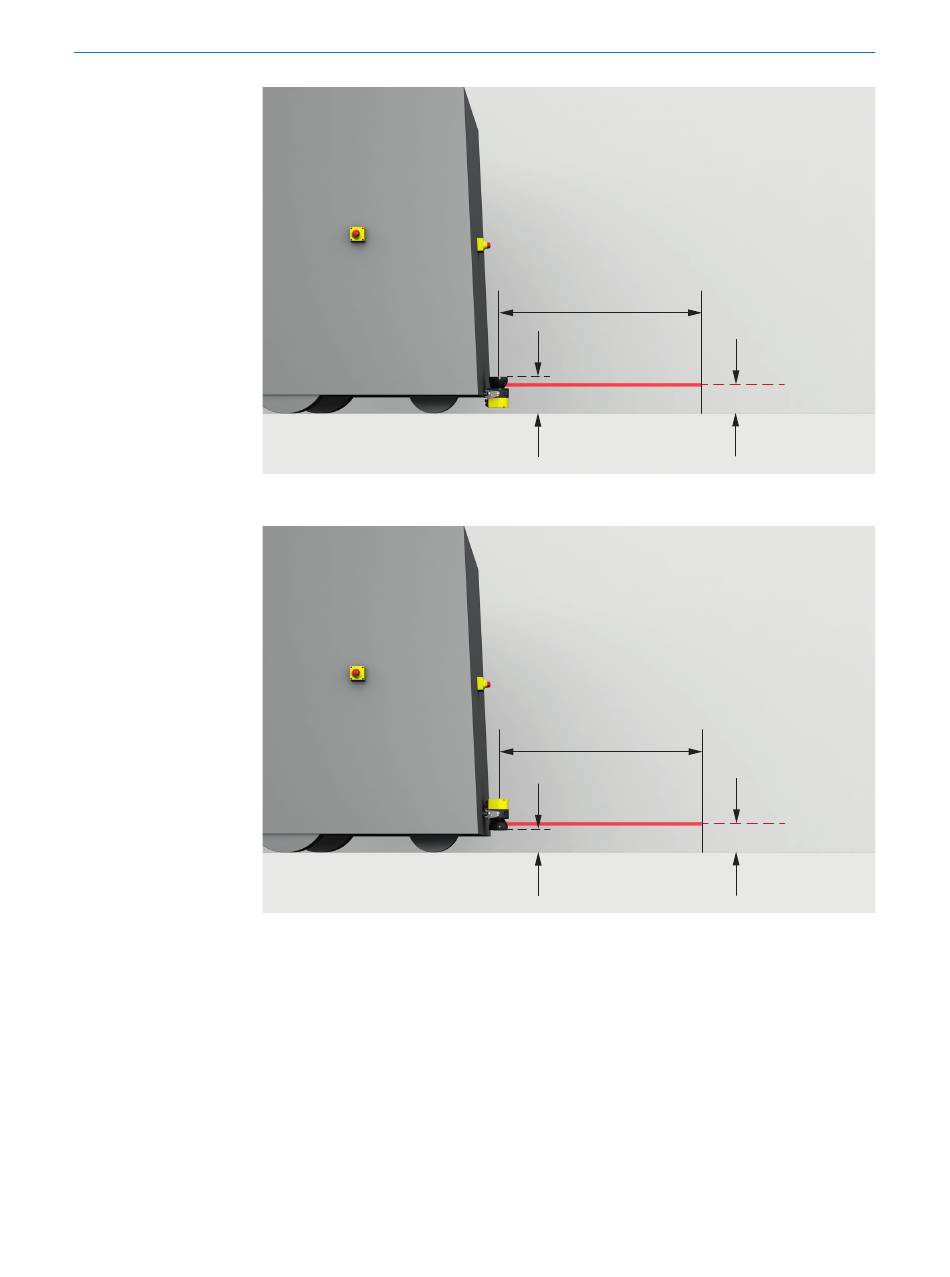

Abbildung 37: Empfohlene Anbauhöhe
Abbildung 38: Empfohlene Anbauhöhe bei umgekehrter Montage
In diesem Kapitel finden Sie wichtige Informationen für die Einbindung in die elektri‐
sche Steuerung. Informationen zu den einzelnen Schritten zur elektrischen Installation
des Geräts: siehe „Elektrische Installation", Seite
Informationen zur Anschlussbelegung:
Voraussetzungen zur Verwendung
Die Schutzeinrichtung liefert sicherheitsgerichtete Abschaltsignale über das Netzwerk.
Die sichere Auswertung und Abschaltung der Maschine müssen in der Maschinen‐
steuerung realisiert werden.
S
L
190 mm
S
L
110 mm
75.
siehe „Anschlussbelegung", Seite
150 mm
150 mm
76.
8021218/15ZV/2019-11-14 | SICK
