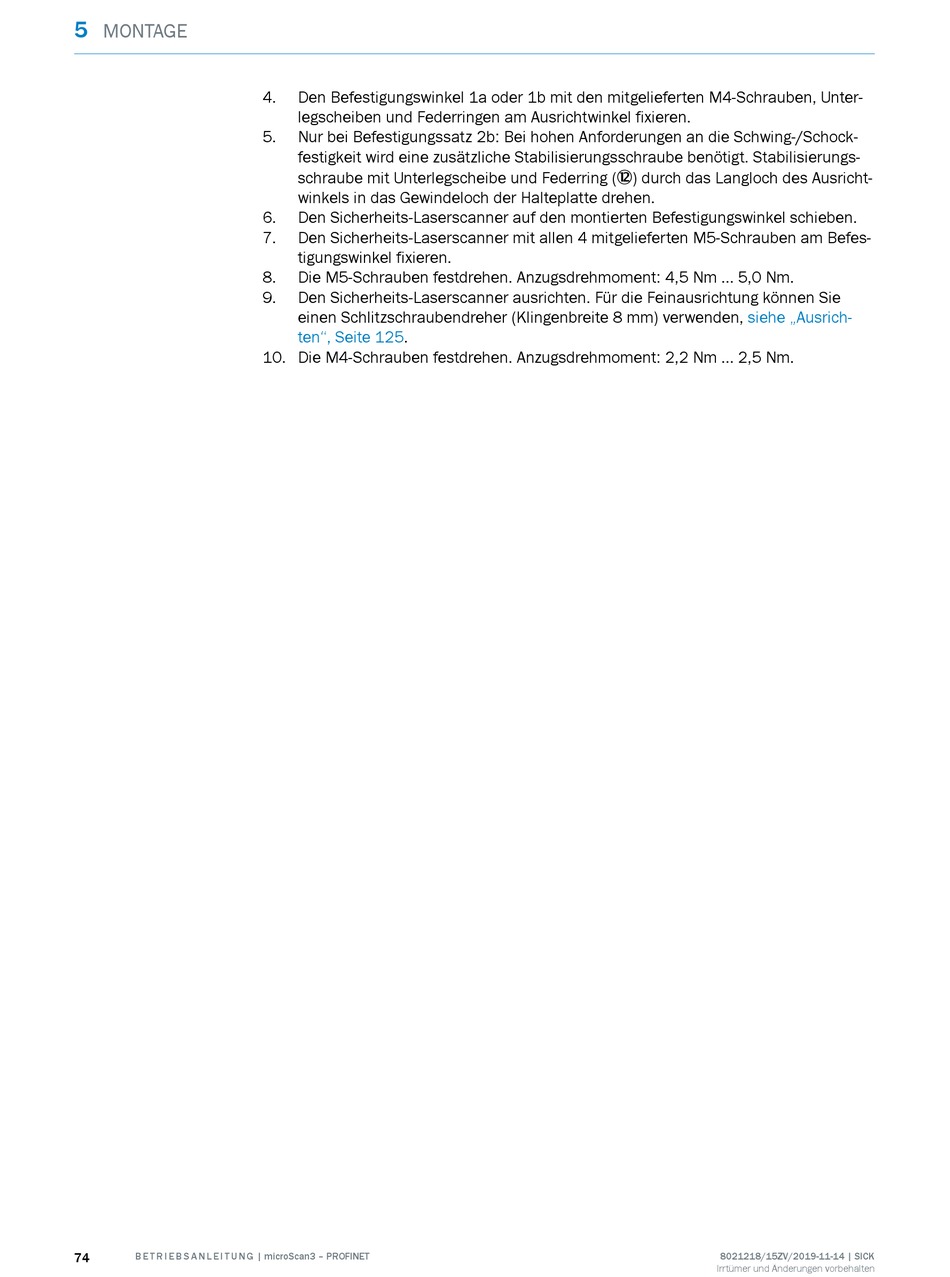

MONTAGE
74 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
4. Den Befestigungswinkel 1a oder 1b mit den mitgelieferten M4-Schrauben, Unter‐
legscheiben und Federringen am Ausrichtwinkel fixieren.
5. Nur bei Befestigungssatz 2b: Bei hohen Anforderungen an die Schwing-/Schock‐
festigkeit wird eine zusätzliche Stabilisierungsschraube benötigt. Stabilisierungs‐
schraube mit Unterlegscheibe und Federring (á) durch das Langloch des Ausricht‐
winkels in das Gewindeloch der Halteplatte drehen.
6. Den Sicherheits-Laserscanner auf den montierten Befestigungswinkel schieben.
7. Den Sicherheits-Laserscanner mit allen 4 mitgelieferten M5-Schrauben am Befes‐
tigungswinkel fixieren.
8. Die M5-Schrauben festdrehen. Anzugsdrehmoment: 4,5 Nm ... 5,0 Nm.
9. Den Sicherheits-Laserscanner ausrichten. Für die Feinausrichtung können Sie
einen Schlitzschraubendreher (Klingenbreite 8 mm) verwenden,
ten", Seite 125.
10. Die M4-Schrauben festdrehen. Anzugsdrehmoment: 2,2 Nm ... 2,5 Nm.
siehe „Ausrich‐
