3.2.4 Anschlüsse
Der USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose verwendet werden.
1)
8021218/15ZV/2019-11-14 | SICK
Irrtümer und Änderungen vorbehalten
1 2 3 4

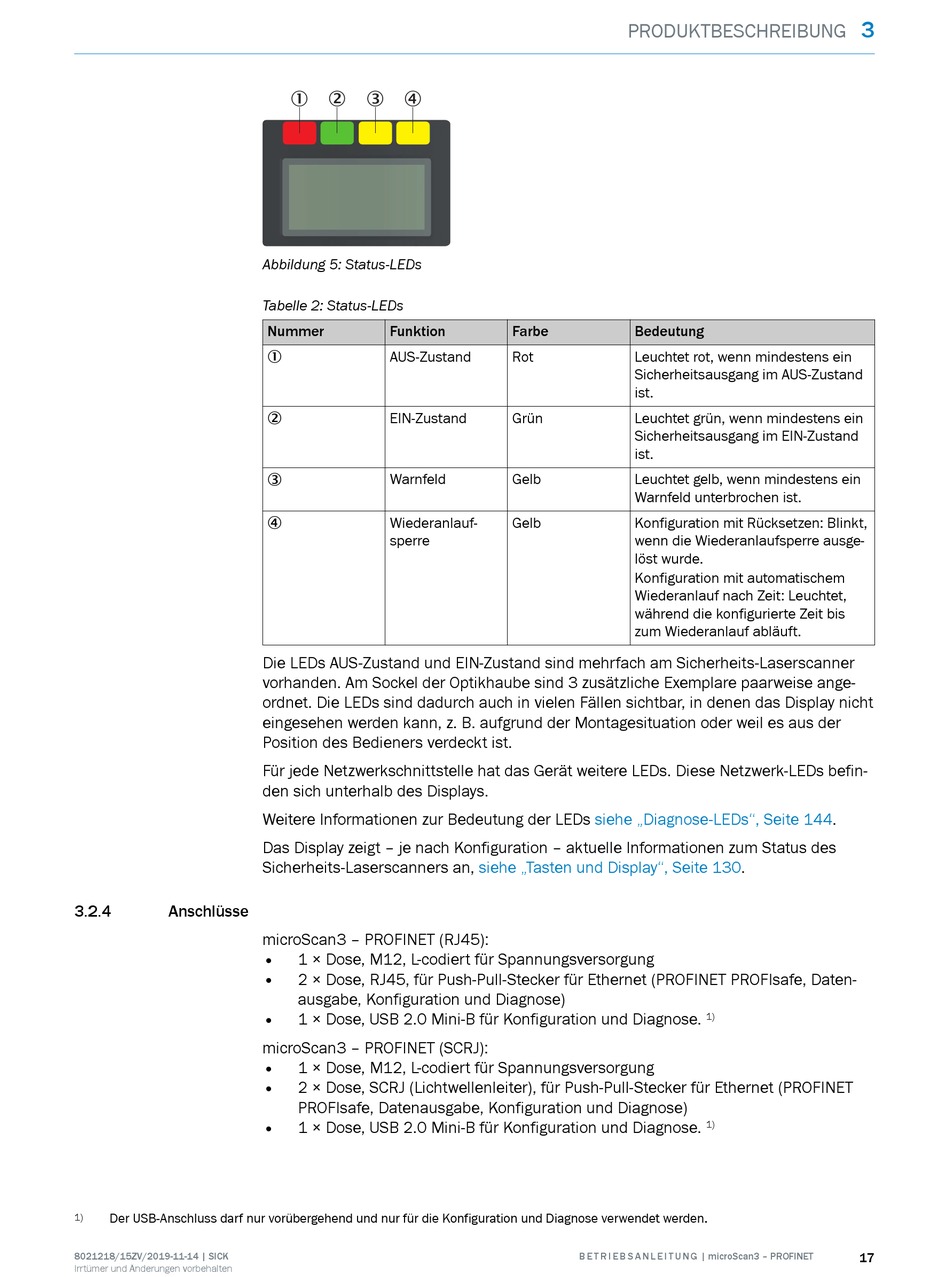

Abbildung 5: Status-LEDs
Tabelle 2: Status-LEDs
Nummer Funktion
AUS-Zustand
1
EIN-Zustand
2
Warnfeld
3
Wiederanlauf‐
4
sperre
Die LEDs AUS-Zustand und EIN-Zustand sind mehrfach am Sicherheits-Laserscanner
vorhanden. Am Sockel der Optikhaube sind 3 zusätzliche Exemplare paarweise ange‐
ordnet. Die LEDs sind dadurch auch in vielen Fällen sichtbar, in denen das Display nicht
eingesehen werden kann, z. B. aufgrund der Montagesituation oder weil es aus der
Position des Bedieners verdeckt ist.
Für jede Netzwerkschnittstelle hat das Gerät weitere LEDs. Diese Netzwerk-LEDs befin‐
den sich unterhalb des Displays.
Weitere Informationen zur Bedeutung der LEDs
Das Display zeigt – je nach Konfiguration – aktuelle Informationen zum Status des
Sicherheits-Laserscanners an,
microScan3 – PROFINET (RJ45):
• 1 × Dose, M12, L-codiert für Spannungsversorgung
• 2 × Dose, RJ45, für Push-Pull-Stecker für Ethernet (PROFINET PROFIsafe, Daten‐
ausgabe, Konfiguration und Diagnose)
• 1 × Dose, USB 2.0 Mini-B für Konfiguration und Diagnose.
microScan3 – PROFINET (SCRJ):
• 1 × Dose, M12, L-codiert für Spannungsversorgung
• 2 × Dose, SCRJ (Lichtwellenleiter), für Push-Pull-Stecker für Ethernet (PROFINET
PROFIsafe, Datenausgabe, Konfiguration und Diagnose)
• 1 × Dose, USB 2.0 Mini-B für Konfiguration und Diagnose.
PRODUKTBESCHREIBUNG
Farbe Bedeutung
Rot Leuchtet rot, wenn mindestens ein
Sicherheitsausgang im AUS-Zustand
ist.
Grün Leuchtet grün, wenn mindestens ein
Sicherheitsausgang im EIN-Zustand
ist.
Gelb Leuchtet gelb, wenn mindestens ein
Warnfeld unterbrochen ist.
Gelb Konfiguration mit Rücksetzen: Blinkt,
wenn die Wiederanlaufsperre ausge‐
löst wurde.
Konfiguration mit automatischem
Wiederanlauf nach Zeit: Leuchtet,
während die konfigurierte Zeit bis
zum Wiederanlauf abläuft.
siehe „Diagnose-LEDs", Seite
siehe „Tasten und Display", Seite
