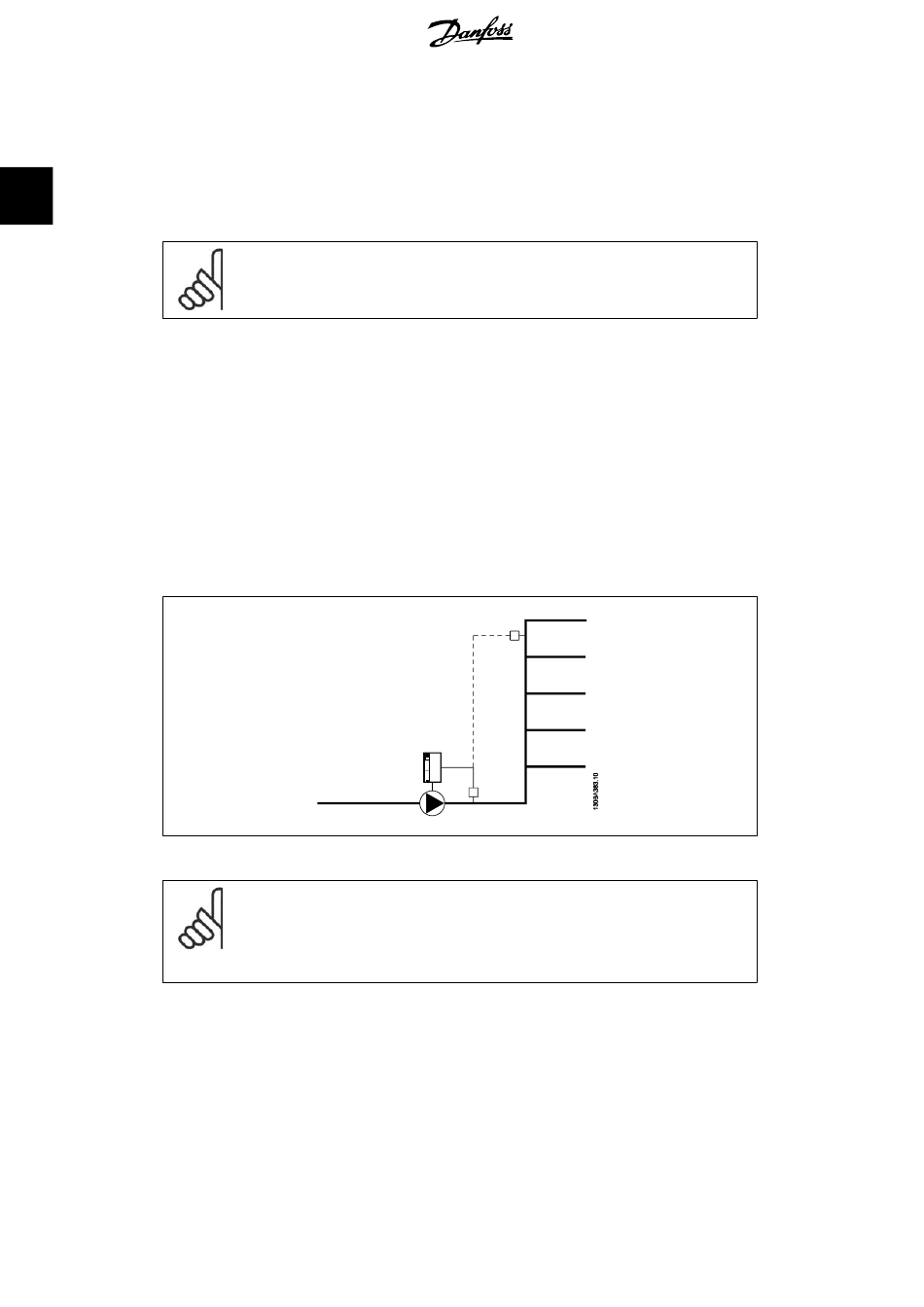

2.20.7. 22-8* Durchflussausgleich
Manchmal ist es nicht möglich, einen Druckaufnehmer an einem weiter entfernten Punkt in der
Anlage anzubringen und er kann nur nahe am Lüfter-/Pumpenauslass aufgestellt werden. Der
Durchflussausgleich arbeitet, indem er den Sollwert gemäß der Ausgangsfrequenz ändert, die fast
proportional zum Durchfluss ist, und damit höhere Verluste bei höheren Durchflussmengen aus-
gleicht.
H
AUSLEGUNG
und wird wie bei Betrieb mit Rückführung ohne Durchflussausgleich eingestellt.
Es wird Schlupfausgleich und als Einheit UPM empfohlen.
222
male Stoppbefehl wird ignoriert, bis die eingestellte Zeit abge-
laufen ist. Der Zeitgeber beginnt die Zählung bei einem
normalen Startbefehl (Start/Festdrehzahl JOG/Speichern).
Der Zeitgeber wird durch einen Motorfreilauf (inv.) oder exter-
nen Verriegelungsbefehl aufgehoben.
ACHTUNG!
Funktioniert nicht im Kaskadenbetrieb.
(Solldruck) ist der Sollwert für Betrieb mit Rückführung (PI) des Frequenzumrichters
ACHTUNG!
Bei gleichzeitiger Verwendung von Durchflussausgleich und Kaskadenregler (Para-
metergruppe 25) wird der tatsächliche Sollwert nicht durch die Drehzahl (Durch-
fluss), sondern durch die Anzahl der eingeschalteten Pumpen bestimmt. Siehe
unten:
MG.11.C3.03 - VLT
Programmierhandbuch für VLT
®
ist ein eingetragenes Warenzeichen von Danfoss
®
HVAC Drive
