1 Einführung
1.1.6 Elektrische Verdrahtung - Steuerkabel
1

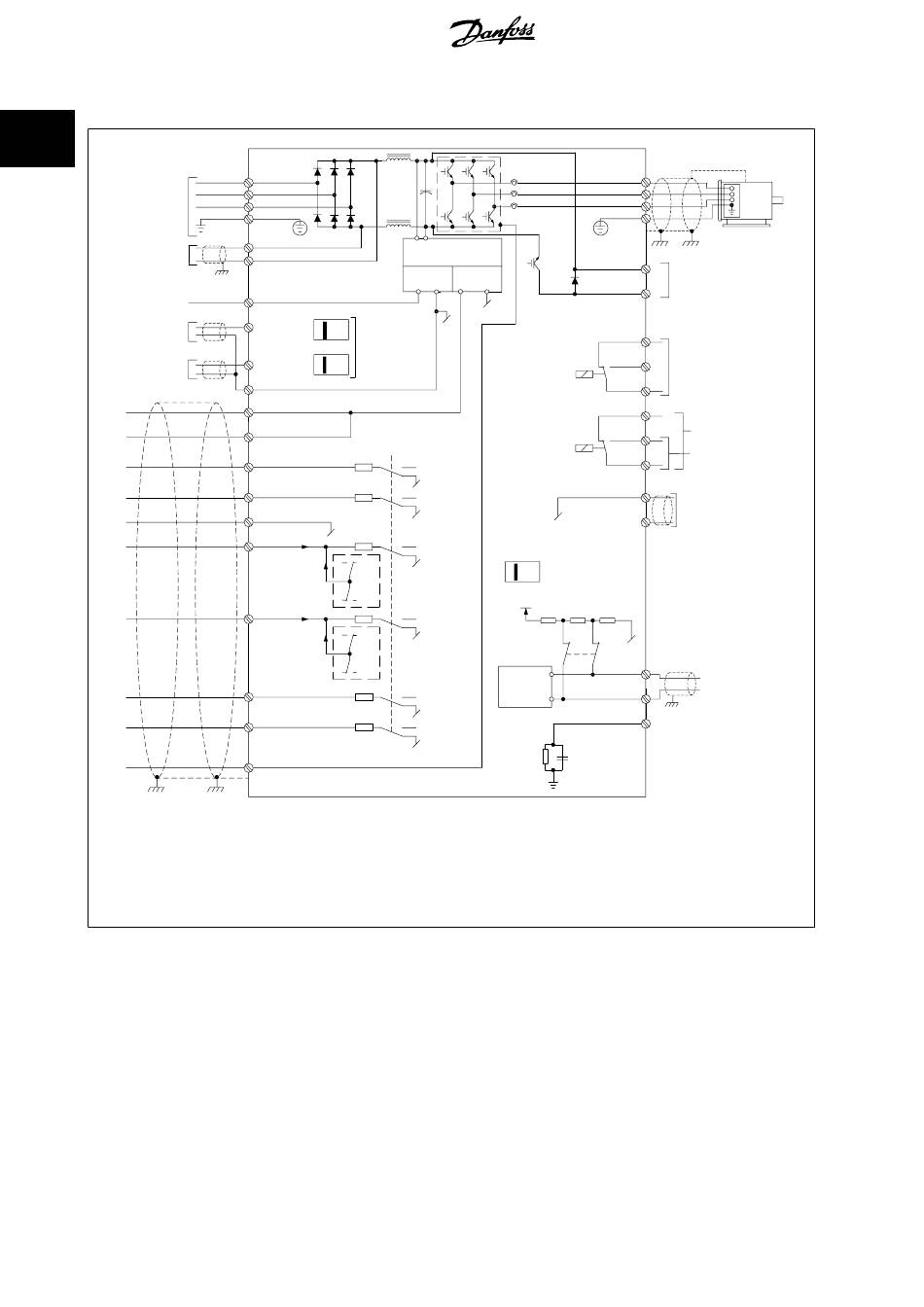

Abbildung 1.1: Übersicht über sämtliche elektrischen Klemmen ohne Optionen.
Klemme 37 wird als Eingang für die Funktion „Sicherer Stopp" verwendet. Anweisungen zur Installation von Sicherer Stopp
finden Sie im Abschnitt
* Klemme 37 ist im FC 301 nicht enthalten (Ausnahme: FC 301 A1, dieser verfügt über die Funktion Sicherer Stopp).
Klemme 29 und Relais 2 sind im Lieferumfang des FC 301 nicht enthalten.
Sehr lange Steuerkabel und Analogsignale können in seltenen Fällen und je nach Installation infolge von Rauschen von den Netzstromkabeln zu 50/60
Hz-Brummschleifen führen.
In diesem Fall kann man versuchen, ob durch einseitiges Auflegen des Kabelschirms bzw. durch Verbinden des Kabelschirms über einen 100-nF-Kon-
densator mit Masse eine Besserung herbeigeführt werden kann.
Die Digital- und Analogein- und -ausgänge müssen getrennt an die Gleichtakteingänge des Frequenzumrichters (Klemme 20, 55, 39) angeschlossen
werden, damit Erdströme von beiden Gruppen die anderen Gruppen nicht beeinträchtigen. Beispielsweise kann das Schalten eines Digitaleingangs das
Analogeingangssignal stören.
10
Sicherer Stopp installieren
im Projektierungshandbuch.
MG.33.M7.03 - VLT
®
ist eine eingetragene Marke von Danfoss.
FC300-Programmierungshandbuch
