3.15 Installation der R3000X Fernbedienung
Die R3000X sollte in der mitgelieferten Halterung, die mit den
vier Montageschrauben befestigt wird, montiert werden. Das
Gerät ist wasserdicht und somit für die Außenmontage geeignet.
3.16 JS10 Joystick
Siehe hierzu die separate Einbauanleitung, die zum
Lieferumfang des JS10 Joystick gehört.
3.17 S35 NFU Steuerhebel (Zeitsteuerung)
Installation
Die Einheit ist für Wand- und Pultmontage geeignet und wird
mit zwei Schrauben an der Frontseite befestigt. Die
Kabelverbindung zum Autopilot-Computer erfolgt gemäss Abb.
3-16. Falls nötig, Backbord- und Steuerbord-Adern zur
Anschlussklemmleiste in der Anschlussbox tauschen, um die
Richtung der Steuerhebelbewegung in Übereinstimmung mit der
Richtung der Ruderbewegung zu bringen.
20221784F
R3000X
REMOTE CONTROL

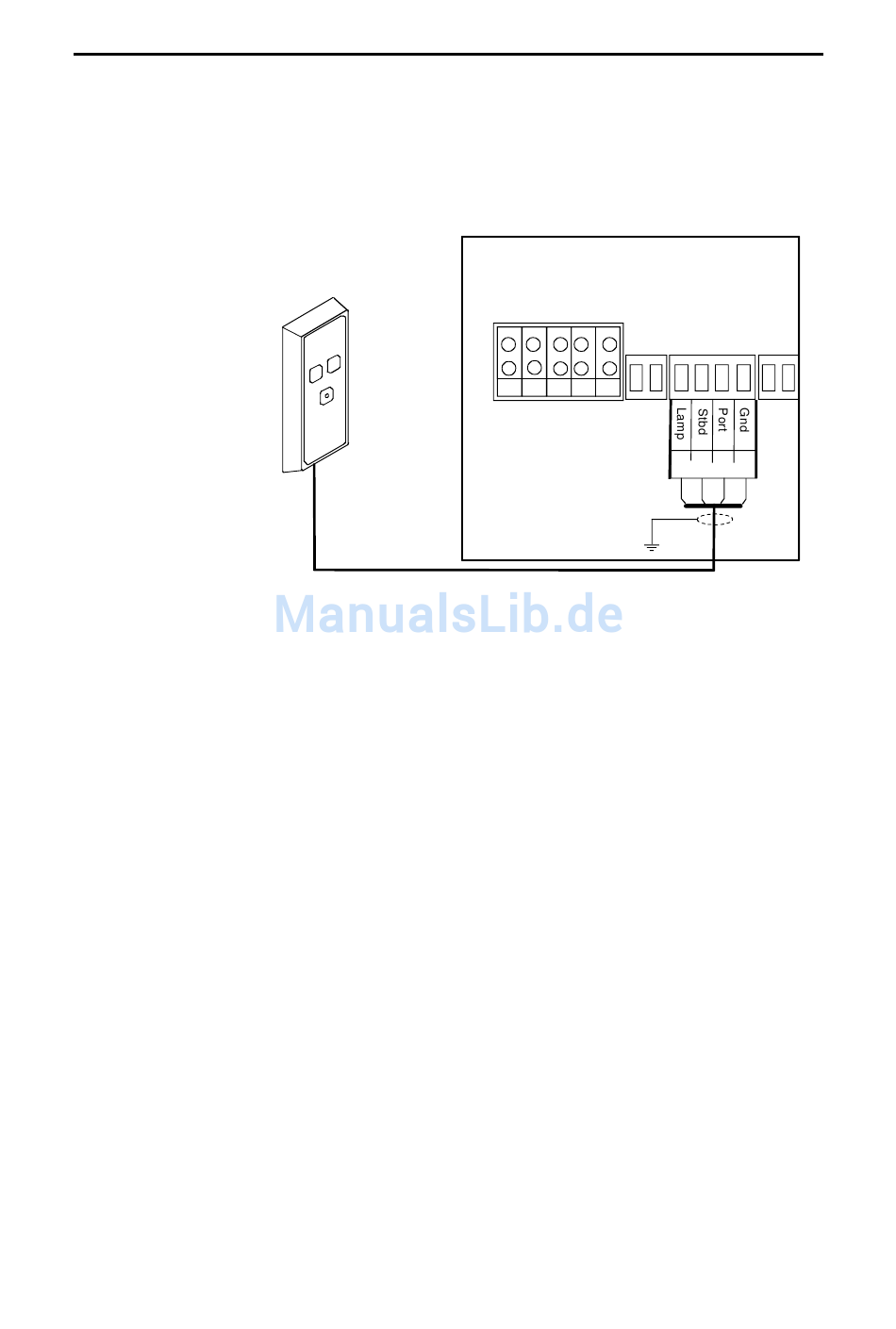

Abb. 3-15 R3000X Anschluss
AUTOPILOT COMPUTER
POWER PCB
T B 1 T B 2
TB3 TB4 TB5
TB6
Installation
TB7
T B 8
Yel
G n R ed Blu
R E M O T E
89
