Das Fühlhebelmessgerät zeigt −0.05 mm
bei einer Z Achsenanzeige von 85.000 mm,
wenn die X-Achse auf X = 0.000 mm bewegt wird.
Dann beträgt der Neigungswinkel-Fehler −0.05 mm

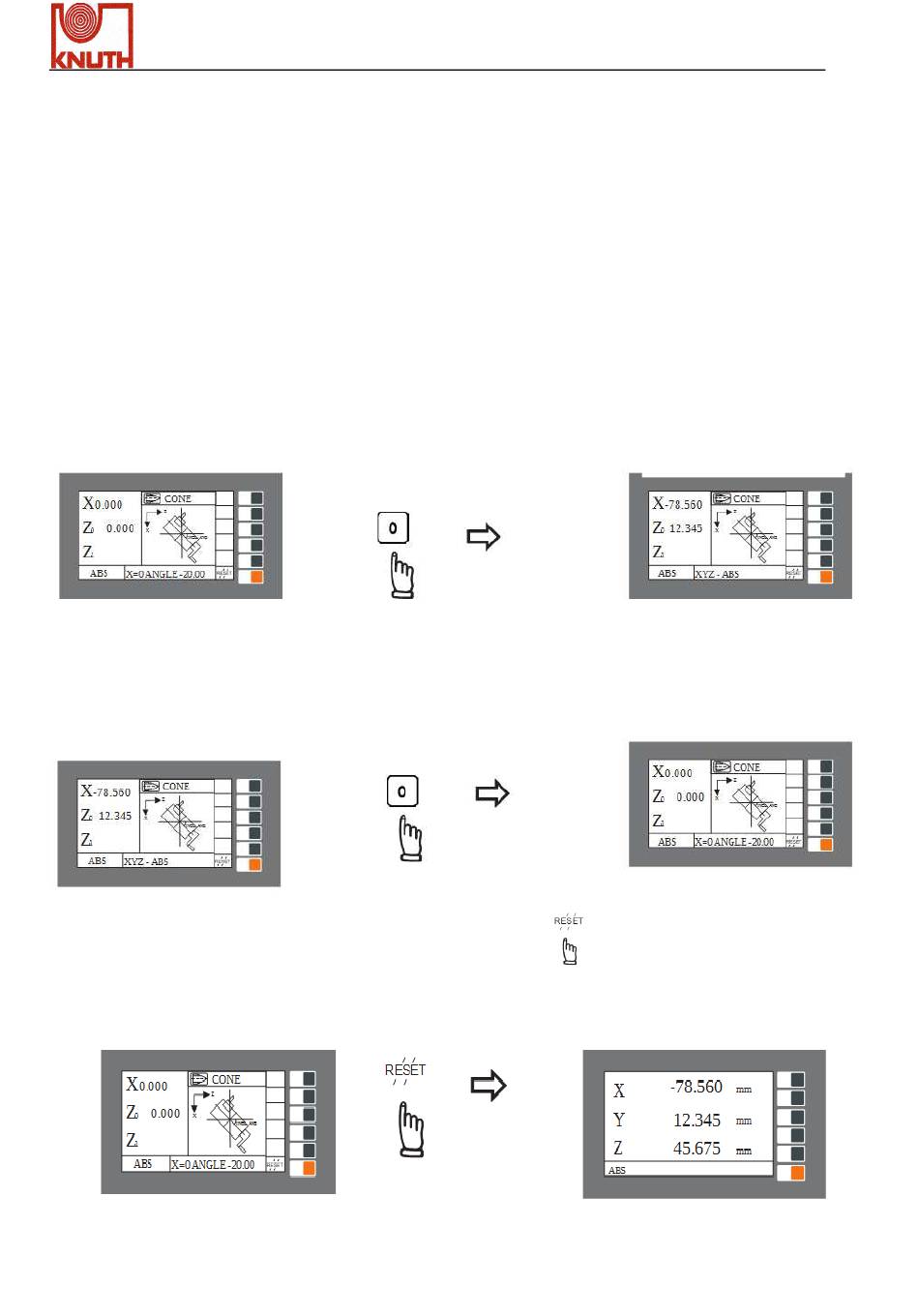

Jedes Mal wenn der Bediener die INCL-Berechnung der Positionsanzeige auf Korrektheit prüfen,
kontrollieren oder vorübergehend den INCL Bearbeitungsmodus verlassen will ( Übergang zur
normalen XYZ Anzeige ), soll folgendermaßen vorgegangen werden:
Derzeit im INCL-Funktionszyklus
Wechseln Sie zur Anzeige des INCL-Bearbeitungsmodus, um mit der Konus-Messung
fortzufahren.
Derzeit in vorübergehender XYZ
Koordinatenanzeige
Sobald die INCL Bearbeitung abgeschlossen ist, soll die
INCL-Funktionszyklus zu verlassen.
Derzeit im INCL-
Funktionszyklus
X.Pos 3.2
Zumal die Nullposition der X-Achse die Position der
Z-Achse dem Neigungswinkel von ANG (-20 Grad in
diesem Beispiel) folgt, soll der Bediener die X-Achse
auf = 0,000 bewegen, womit sie dann sehr genau
auf einen Winkel von -20 Grad zur Z-Achse geneigt
ist.
Notieren Sie die Ablesung des Fühlhebelmessgeräts,
es ist der Neigungswinkel-Fehler.
Vorübergehend zur
normalen XYZ
Koordinatenanzeige
wechseln
Um zum INCL Funktionszyklus
zu wechseln
Betriebsanleitung
Vorübergehend zur XYZ
Koordinatenanzeige
zurückkehren
Anzeige des
Bearbeitungsmodus
-Taste gedrückt werden, um den
Seite 99 von 130
INCL-
