12. Installationsanleitung

Installationsanleitung
A. Vorsichtsmaßnahmen:

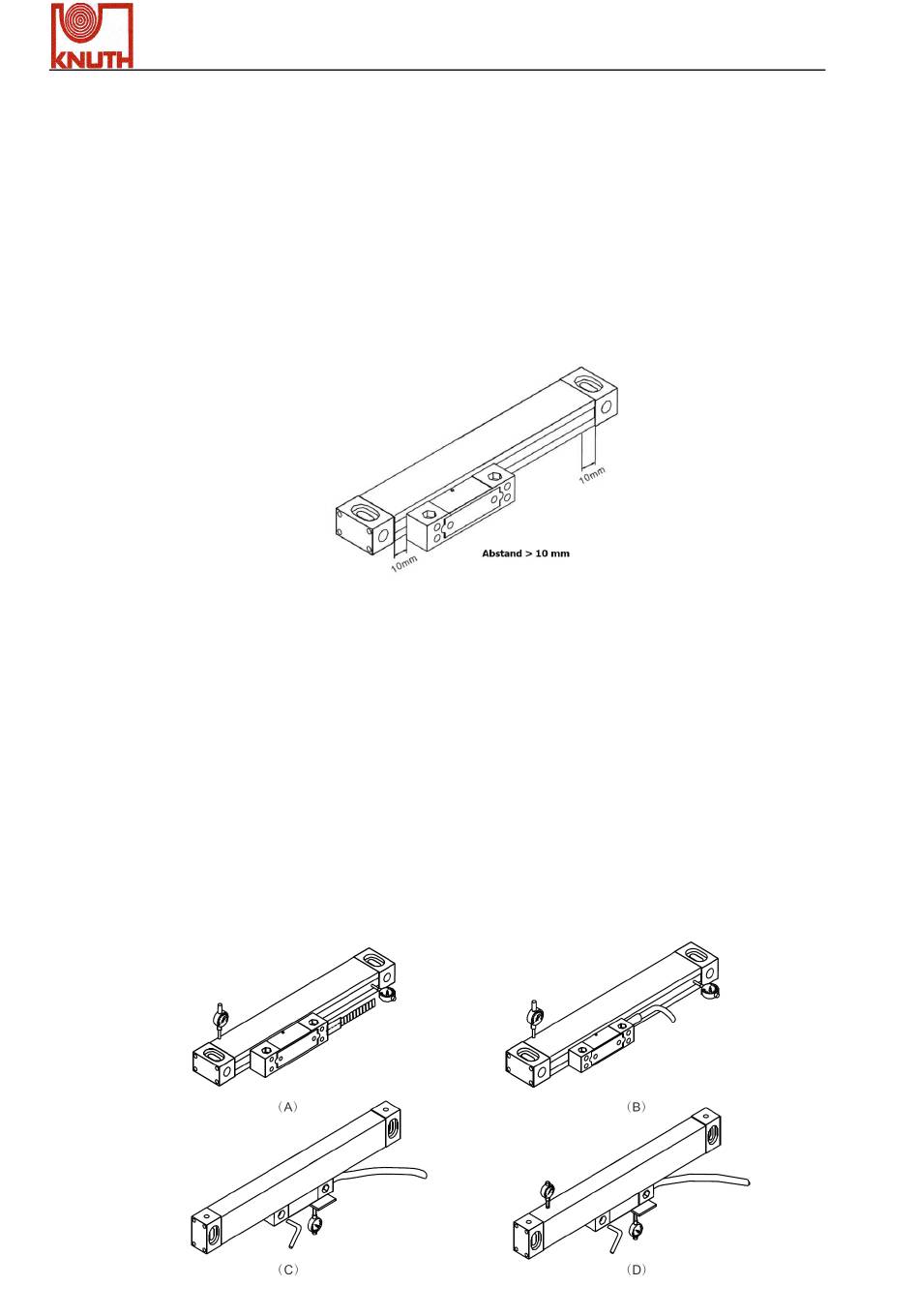

1. Der Verfahrweg des Längenmessgeräts muss nicht länger sein als der maximale Verfahrweg
der Werkzeugmaschine. Es sollte an beiden Enden ein Abstand von mindestens 10 mm
zwischen den Ende des Längenmessgeräts und dem maximalen Verfahrweg der
Werkzeugmaschine vorhanden sein (siehe folgende Abbildung).
2. Um sicherzustellen, dass das zu installierende Längenmessgerät fest und sicher sitzt und um
mögliche Ausrichtungsfehler zu vermeiden, soll das Längenmessgerät möglichst auf
bearbeiteten flachen Oberflächen der Werkzeugmaschine montiert wird. Für den Fall, dass
keine maschinell bearbeiteten flachen Oberflächen an der Werkzeugmaschine verfügbar sind,
sollen flache Abstützblöcke oder Halterungen aus rostfreiem Stahl hergestellt und verwendet
werden. Wo immer es möglich ist, sollten die Längenmessgeräte vor Schmutz und Staub
geschützt werden.
3. Wenn ein Fühlhebelmessgerät zum Ausrichten des Längenmessgeräts verwendet wird, muss
sichergestellt werden, dass der Winkel zwischen dem Fühlhebelmessgerät und der
gemessenen Oberfläche kleiner als 30° ist, um eine Kosinus-Messung zu vermeiden. Wenn
eine vertikale Messuhr, so wie in den folgenden Abbildungen gezeigt, verwendet wird, muss
sichergestellt werden, dass die Messuhr senkrecht zur gemessenen Oberfläche steht, um
auch hier einen den Kosinus-Messfehler zu vermeiden.
