Beispiel : Speicherung des Arbeits-Bezugspunkts der X-Achse
Werkstück-Bezugspunkt
( ABS Nullposition )
Betrieb : Die Positionsanzeige verfügt über eine sehr benutzerfreundliche REF-
Speicherfunktion.
Es ist nicht nötig den relativen Abstand zwischen der REF-Markierung und Ihrem
Werkstück-Bezugspunkt abzuspeichern jedes Mal wenn Sie eine Nullposition,
Voreinstellung oder Erfassung des Mittepunktes als ABS Koordinate vornehmen.
Dieser relativer Abstand wird automatisch in der Backup-Batterie oder im
permanenten Speicher mit Ferritkern gespeichert; er wird so lange abgespeichert bis
Sie ihn absichtlich ändern oder aktualisieren. Nachdem Sie die Null des
Werkstück-Bezugspunktes verloren haben, verwenden Sie einfach die Recall 0
Funktion, um Ihren Werkstück-Bezugspunkt wiederherzustellen.
Allerdings müssen Sie vor der Durchführung einer wichtigen Bearbeitung mindestens
einmal die REF FIND Funktion ausführen. Dadurch kann die Positionsanzeige
erkennen, wo sich die REF-Markierung befindet. Es wäre gut die REF FIND Funktion
mindestens einmal (wenn möglich) vor jedem Start der Positionsanzeige
durchzuführen. Denken Sie bitte daran, wenn Sie eine wichtige Bearbeitung planen,
dass die REF FIND mindestens einmal vor Inbetriebnahme ausgeführt werden soll.
Eine einmalige Ausführung von REF FIND reicht bei jedem Start der Positionsanzeige
aus.
X.Pos 3.2

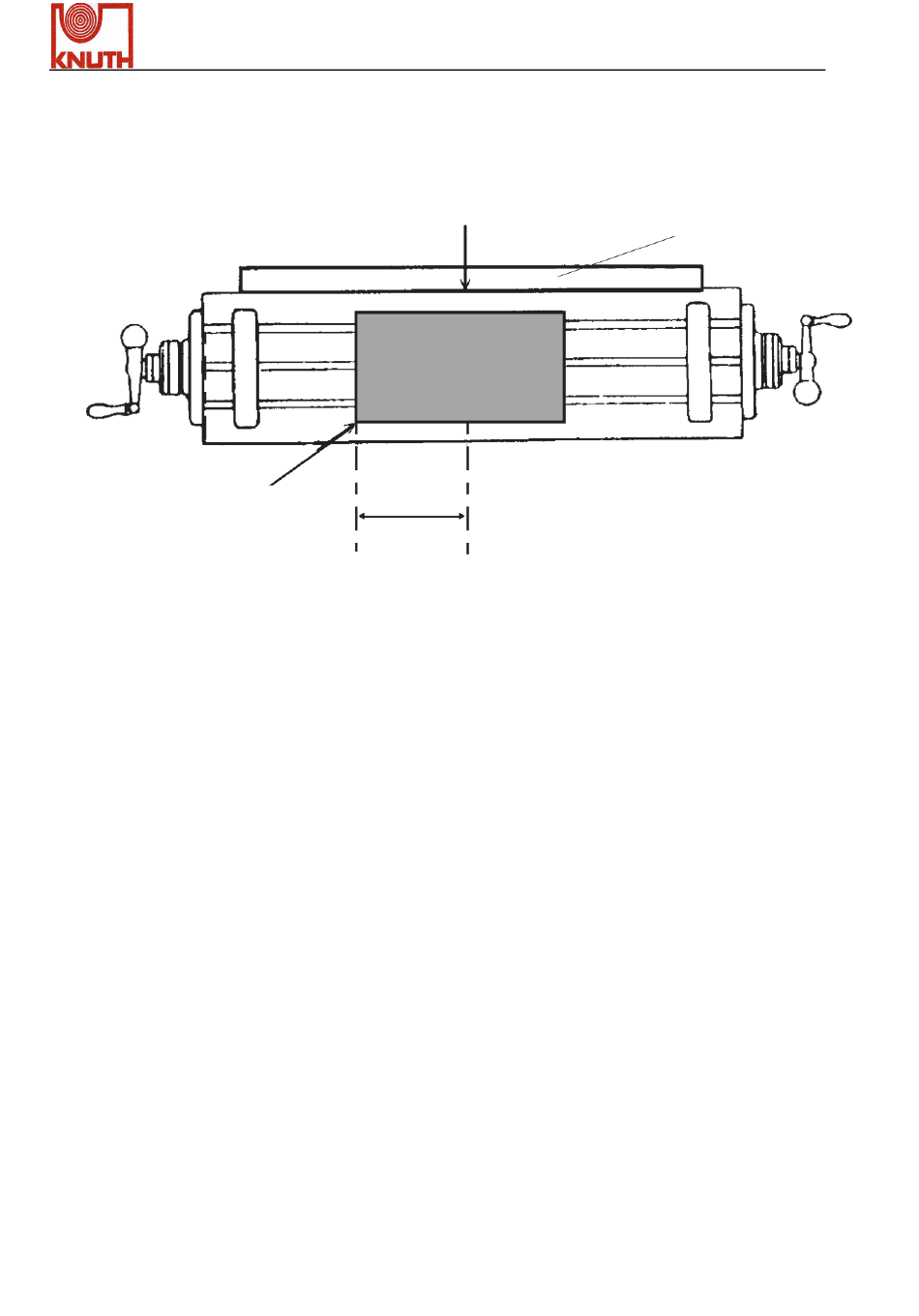

REF Markierung der X-Achse
( permanent und fix )
Relativer Abstand zwischen der
REF-Markierung und dem
Werkstück-Bezugspunkt
Nach einem Stromausfall kann der
Werkstück-Bezugspunkt ( ABS
Nullposition ) wiederhergestellt werden,
indem man den gespeicherten relativen
Abstand zur REF-Markierung aufruft
