Festlegung und übliche Vorgehensweise in Bezug auf den Achsen
Funktionsweise :
Die Struktur einer Drehmaschine sowie auch die
Bearbeitungen auf einer Drehmaschine sind
bekanntlich anders als bei üblichen vertikalen
oder horizontalen Fräs- sowie Bohrmaschinen.

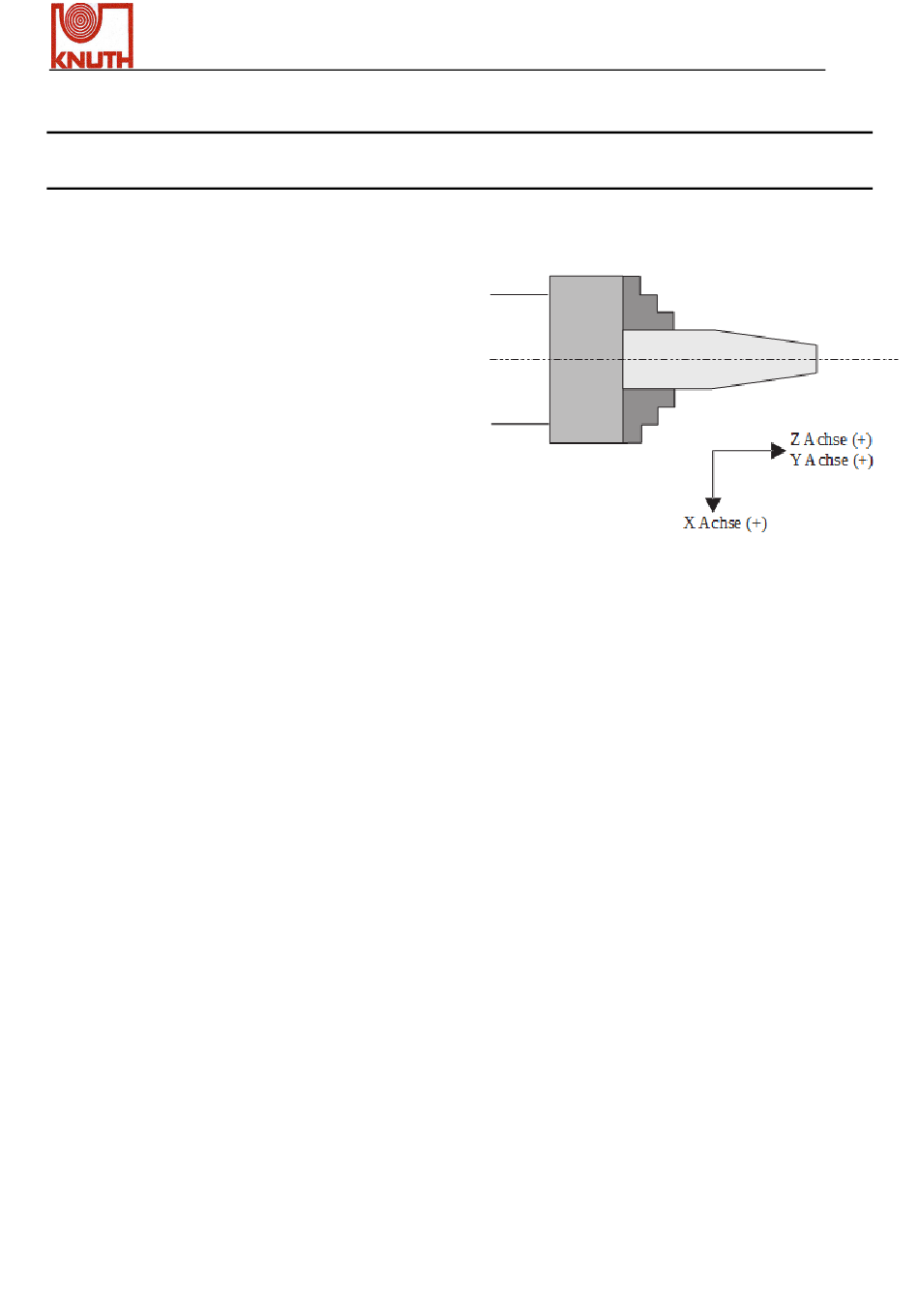

Die Abbildung nebenan zeigt die typische
Bezeichnung der
Positionsanzeige, die auf einer Drehmaschine
montiert ist.
Es ist üblich (oder besser gesagt, es ist eine
Angewohnheit), dass:
1. die Anzeige der X-Achse als Querachse auf der Drehmaschine dient
2. die Anzeige der Y- und/oder Z-Achse als Längsachse auf der Drehmaschine dienen. Im
Falle einer Positionsanzeige mit nur zwei Achsen, wird die Y-Achse normalerweise als die
Längsachsenanzeige verwendet, so wie in der Abbildung oben dargestellt.
Es ist üblich, dass zwei Messskalen in Drehmaschinen-Längsachsenrichtung installiert werden,
wie z.B. die Y und Z-Achse bei einer 3-Achsen Positionsanzeige, wobei der Maschinenbediener
dann während der Bearbeitung die Summe dieser beiden Achsen benutzen aber während der
Einstellung des Werkstück-Bezugspunkts natürlich lieber diese beiden Achsenwerte separat in
der Positionsanzeige ablesen will.
Die schwierige Aufgabe beim Entwurf einer Summier-Funktion bei einer Positionsanzeige ist,
dass unterschiedliche Maschinenbediener unterschiedliche Vorgehensweisen haben: einige von
ihnen wollen die Längsachse als X-Achsenanzeige haben, wobei andere sogar zwei Skalen in
der Querachse haben wollen, insbesondere für die Anwendung auf einer besonders großen
Drehmaschine!
Letztendlich verfügt diese Positionsanzeige über eine flexible vorläufige Summier-Anzeige;
sowohl für die YZ- als auch XZ-Achsen, so dass der Bediener die Achsen, die er in der
Summenanzeige haben will, selbst auswählen kann.
Wegen der verschiedenen Maschinenstrukturen und weil die Installation von Skalen nicht sehr
bestimmt ist, ist es bei der INCL-Funktion sinnlos, die INCL-Funktion in XZ- oder YZ-Ebene
anzubieten, zumal die Bearbeitung auf einer Drehmaschine nur ein 2D-Prozess ist. Daher reicht
die INCL-Funktion in der XY-Ebene für die Anwendung einer Drehmaschine völlig aus.
