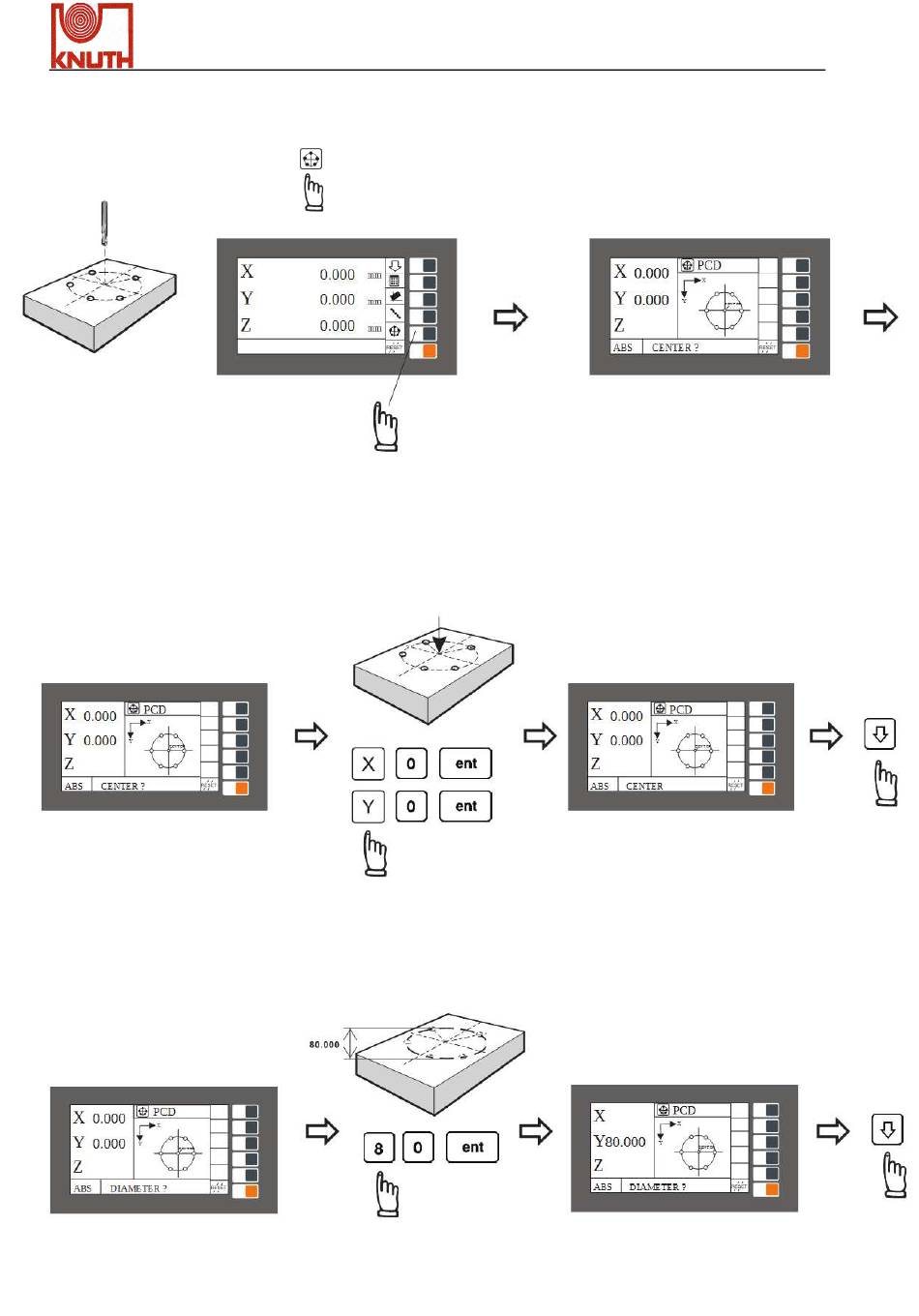

Schritt 1 : Stellen Sie den Bezugspunkt des Werkzeugs ( Nullpunkt des Werkstücks ) ein;
drücken Sie die
Stellen Sie den Bezugspunkt
des Werkstücks ein
Schritt 2 : Geben Sie die Koordinate für den Mittelpunkt ( CENTRE ) ein
Geben Sie die
Mittelpunkt-Koordinate
(CENTRE) ein
Schritt 3 : Geben Sie den Durchmesser ( DIA ) ein
Geben Sie den
Durchmesser (DIA) ein
X.Pos 3.2
-Taste, um zur PCD Funktion zu wechseln.
Koordinate der Mitte ( CENTRE ) :
X=0.000, Y=0.000
Durchmesser ( DIA ) = 80.000mm
Betriebsanleitung
Geben Sie die Mittelpunkt -
Koordinate (CENTRE) ein
Seite 51 von 130
nächster
Schritt
