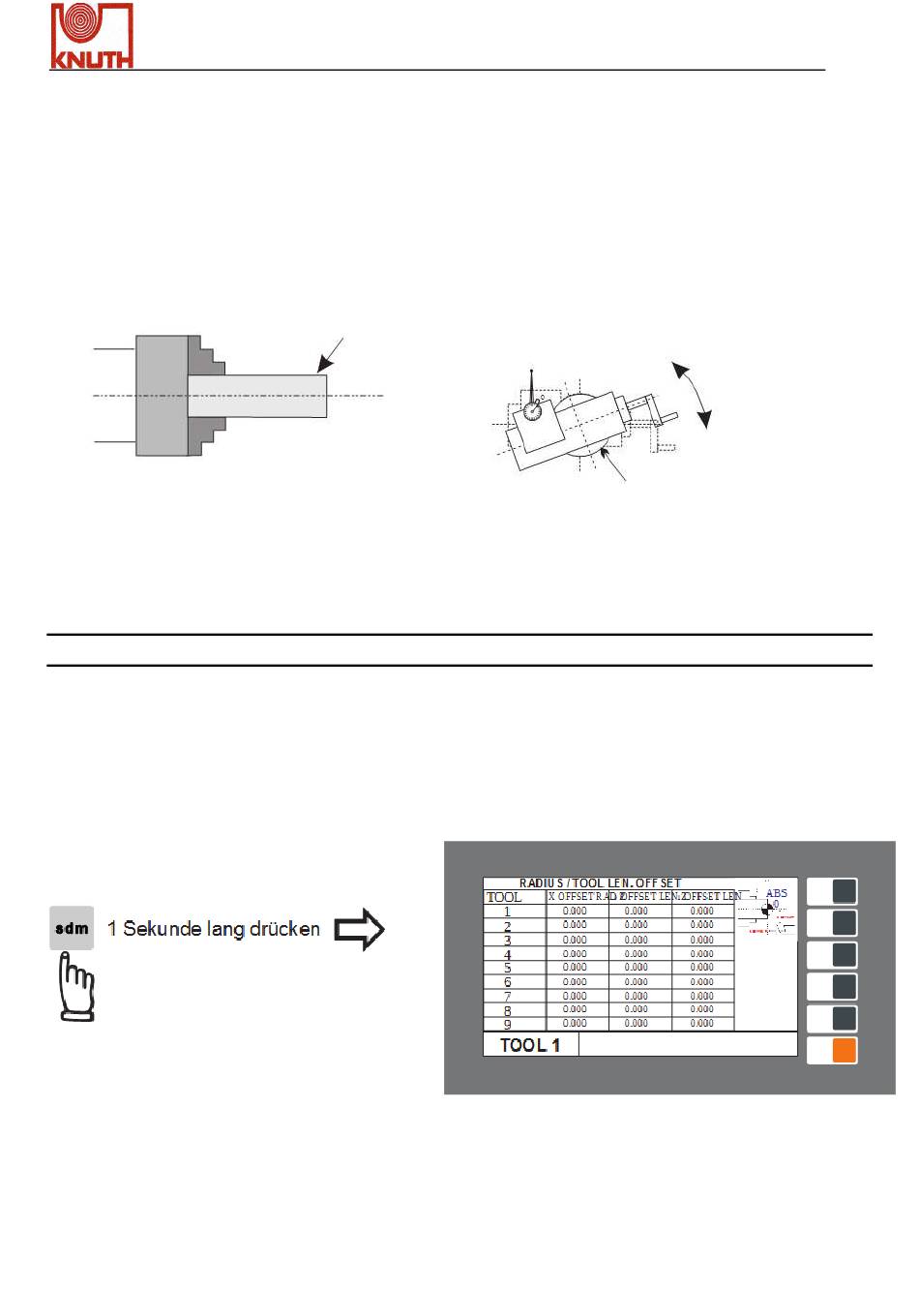

Schritt 1 : Schwingen Sie den Werkzeug-Revolver auf 20 Grad gemäß der Winkelskala des
Werkzeug-Revolvers; schwenken Sie ihr auf den Winkel von 20 Grad so präzise wie möglich;
entfernen Sie das eingespannte Werkzeug und klemmen Sie eine Messuhr in den
Werkzeug-Revolver ein; spannen Sie so wie unten gezeigt einen Stab in das Drehfutter ein.
Eine Stange in das Drehfutter einspannen
Es gibt ein RADIUS/WERKZEUGLÄNGE-Versatz -Menü der es dem Benutzer ermöglicht, die
Drehbank-Werkzeuge bequem und leistungsfähig auszutauschen.
X.Pos 3.2
Stangenmaterial
VERSATZ FÜR RADIUS/WERKZEUGLÄNGE
Klemmen Sie ein
Fühlhebelmessgerät in
den Werkzeug-
Revolver ein -
senkrecht zur Stange
Betriebsanleitung
Winkelskala; schwenken Sie
den Werkzeug-Revolver so
präzise wie möglich auf 20
Grad
